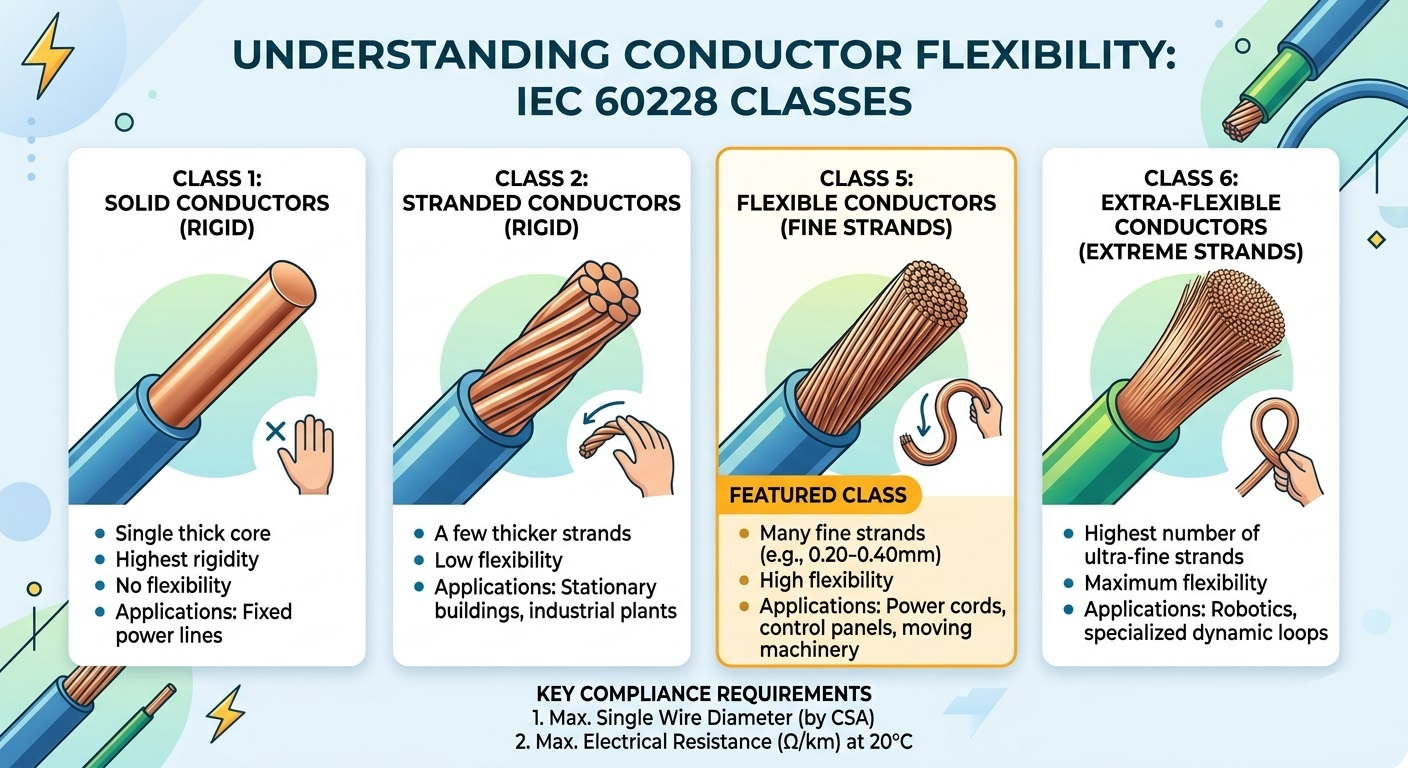

Kľúčové veci so sebou: Vodiče triedy 5 definované IEC 60228 sú ohybné vodiče s jemným lankom, ktoré sa používajú v predlžovacích vodičoch, ovládacích paneloch a priemyselných aplikáciách. Táto príručka obsahuje technické špecifikácie, porovnanie s triedou 2 a spôsob výberu správneho vodiča pre váš projekt. Vo svete elektrotechniky a výroby káblov nie je „flexibilita“ len fyzická vlastnosť – je to prísne definovaná technická kategória. Ak ste niekedy manipulovali s pevným napájacím káblom oproti pružnému, ľahko ohýbateľnému ovládaciemu káblu, na vlastnej koži ste zažili rozdiel medzi triedami vodičov. Väčšina týchto špecifikácií sa riadi medzinárodnou normou IEC 60228 . Táto príručka sa ponorí do hĺbky Vodiče triedy 5 — priemyselný štandard pre flexibilné aplikácie – pokrývajúci konštrukčné požiadavky, elektrické limity a prípady použitia v reálnom svete. Pochopenie rámca klasifikácie vodičov IEC 60228 IEC 60228 (a jej britský ekvivalent BS EN 60228) klasifikuje vodiče do štyroch hlavných tried na základe konštrukcie a flexibility. Pochopenie toho, kde sa trieda 5 nachádza v tejto hierarchii, je nevyhnutné pre správny výber produktu: triedy Typ Popis trieda 1 Pevné (pevné) Jeden pevný drôt; používa sa pre pevné, trvalé inštalácie, kde nedochádza k žiadnemu pohybu. trieda 2 Uviaznuté (tuhé) Viacnásobné hrubšie drôty; štandard pre domovú elektroinštaláciu a elektrické siete v pevných inštaláciách. Trieda 5 Flexibilné (jemné pramene) Mnoho jemných medených drôtov spojených dohromady; navrhnuté pre časté ohýbanie a pohyb. trieda 6 Extra flexibilné (najjemnejšie pramene) Ešte jemnejšie vlákna ako trieda 5; používa sa vo vysoko dynamických aplikáciách vyžadujúcich maximálnu flexibilitu. Čo robí dirigenta „triedy 5“? Technické špecifikácie Vodič triedy 5 pozostáva z viacerých jemných medených drôtov spojených dohromady, aby sa dosiahla flexibilita. Na rozdiel od bežných predpokladov, IEC 60228 áno nie prísne predpisovať celkový počet prameňov. Namiesto toho norma nariaďuje súlad s dvoma primárnymi metrikami: 1. Maximálny priemer jednotlivých drôtov Aby sa zabezpečilo, že vodič zostane skutočne flexibilný, IEC 60228 stanovuje prísny horný limit pre priemer každého jednotlivého vlákna. Tenšie pramene sa ľahšie ohýbajú, čím sa znižuje únava kovu pri opakovaných cykloch ohýbania. Reprezentatívne príklady z normy zahŕňajú: Vodič 75 mm² → maximálny jednotlivý priemer drôtu: 0,21 mm 5 mm² vodič → maximálny jednotlivý priemer drôtu: 0,26 mm 10 mm² vodič → maximálny jednotlivý priemer drôtu: 0,41 mm Vodič 35 mm² → maximálny jednotlivý priemer vodiča: 0,41 mm 2. Maximálny elektrický odpor pri 20°C Elektrický odpor je určujúcim kritériom výkonu. Celkový odpor dokončeného vodiča triedy 5 nesmie prekročiť hodnoty uvedené v tabuľkách odporu IEC 60228, merané pri 20°C. Toto pravidlo umožňuje výrobcom flexibilitu dizajnu: ak výrobca používa 0,20 mm drôty namiesto maximálneho 0,21 mm, je to prijateľné – za predpokladu, že hotový vodič stále spĺňa limit odporu. Tento dvojparametrový prístup (odpor priemeru drôtu) zaisťuje, že vodiče triedy 5 sú fyzicky flexibilné a elektricky účinné, bez prehnanej špecifikácie výrobného procesu. Dirigenti triedy 5 a triedy 2: rozdiely v jadre Elektrotechnici často čelia výberu medzi vodičmi triedy 2 a triedy 5. Rozhodnutie závisí od toho, či bude kábel v pevnej inštalácii alebo mobilnej/flexibilnej aplikácii. Tu je priame porovnanie: Funkcia triedy 2 (Stranded, Fixed) triedy 5 (Flexible) Stavebníctvo Menej, hrubšie drôty Veľa jemných drôtov Flexibilita Nízka — vhodná pre pevné vedenie Vysoká — vhodná na pohyb Typické aplikácie Domové rozvody, elektrické siete Predlžovacie káble, ovládacie panely Metóda ukončenia Jednoduché očká alebo skrutky Odporúčané objímky Odolnosť proti únave kovov Nízka (nie je určená na ohýbanie) Vysoká (určené na opakované ohýbanie) náklady Vo všeobecnosti nižšie Mierne vyššia vďaka procesu jemného splietania Kľúčové aplikácie IEC 60228 vodičov triedy 5 Pretože vodiče triedy 5 dokážu odolať miernym vibráciám a opakovanému ohýbaniu bez zlomenia, sú špecifikované v širokej škále priemyselných odvetví: Flexibilné káble a predlžovacie káble: Domáce spotrebiče, elektrické náradie a prenosné zariadenia, kde sa káble musia pravidelne navíjať, odvíjať a premiestňovať. Priemyselné ovládacie panely: Tesné vedenie okolo rohov a cez káblové kanály si vyžaduje polomer ohybu, ktorý je možné dosiahnuť len s jemne lankovými vodičmi. Automobilové káblové zväzky: Nepretržité vibrácie motora a teplotné cykly vyžadujú vodiče, ktoré odolávajú únave kovu počas životnosti vozidla. Námorné a pobrežné inštalácie: Neustály pohyb z vĺn v kombinácii s obmedzenými priestormi robí z triedy 5 preferovanú voľbu pre distribúciu energie na palube. Robotika a automatizácia: Kĺbové robotické ramená vyžadujú káble, ktoré sa ohýbajú tisíckrát denne bez zlyhania – Trieda 5 spĺňa túto výzvu pre aplikácie so strednou ohybnosťou (Trieda 6 pre vysokoflexibilné). Prečo je špecifikácia IEC 60228 triedy 5 dôležitá pre váš projekt Výber kábla predávaného ako „flexibilný“ bez odkazu na uznávanú normu, ako je IEC 60228 Trieda 5, predstavuje značné riziko. Súlad s touto normou poskytuje tri konkrétne záruky: Bezpečnosť: Limity odporu zaisťujú, že sa vodič neprehrieva pod menovitým prúdom, čím sa predchádza degradácii izolácie a potenciálnemu nebezpečenstvu požiaru. Kompatibilita: Štandardizované maximálne priemery drôtov zaisťujú, že vodič správne zapadne do štandardných očiek, objímok a svorkovníc bez potreby úprav. Dlhá životnosť: Jemné splietanie zabraňuje únave kovu pri opakovanom ohýbaní, čím sa výrazne predlžuje životnosť kábla v porovnaní s nevyhovujúcimi alternatívami. Pri medzinárodnom získavaní káblov certifikácia IEC 60228 tiež zjednodušuje schvaľovanie regulačnými orgánmi, pretože norma je prijatá alebo uznávaná v EÚ (BS EN 60228), Austrálii (AS/NZS 1125) a na mnohých ďalších trhoch. Často kladené otázky o vodičoch triedy 5 Je trieda 5 rovnaká ako flexibilný kábel? Nie presne. "Flexibilný kábel" je široký komerčný pojem. Trieda 5 je špecifická klasifikácia vodičov IEC 60228 s merateľnými technickými požiadavkami. Kábel môže byť predávaný ako flexibilný bez toho, aby spĺňal špecifikácie triedy 5. Môžu byť vodiče triedy 5 použité vonku? Trieda 5 sa týka len konštrukcie vodiča, nie celkového hodnotenia kábla. To, či je kábel vhodný na vonkajšie použitie, závisí od izolácie a materiálov plášťa (napr. PVC odolné voči UV žiareniu, XLPE). Vždy skontrolujte kompletnú špecifikáciu kábla, nielen triedu vodičov. Aký je rozdiel medzi triedou 5 a triedou 6? Obidve sú triedy flexibilných vodičov. Trieda 6 využíva ešte jemnejšie pramene, čo má za následok väčšiu flexibilitu a užší minimálny polomer ohybu. Trieda 6 je určená pre vysoko dynamické aplikácie, ako je nepretržité ohýbanie v ťahových reťaziach, zatiaľ čo trieda 5 pokrýva scenáre so strednou ohybnosťou. Potrebujete pomoc s výberom správneho vodiča pre vašu aplikáciu? Náš inžiniersky tím sa špecializuje na vodiče a káble v súlade s IEC 60228 pre priemyselné, námorné, automobilové a komerčné aplikácie. Či už váš projekt zahŕňa prostredie s vysokými vibráciami alebo štandardné pevné inštalácie, poskytujeme podrobné technické špecifikácie a konkurenčné cenové ponuky. Kontaktujte nás ešte dnes a prekonzultujte svoje požiadavky na projekt.

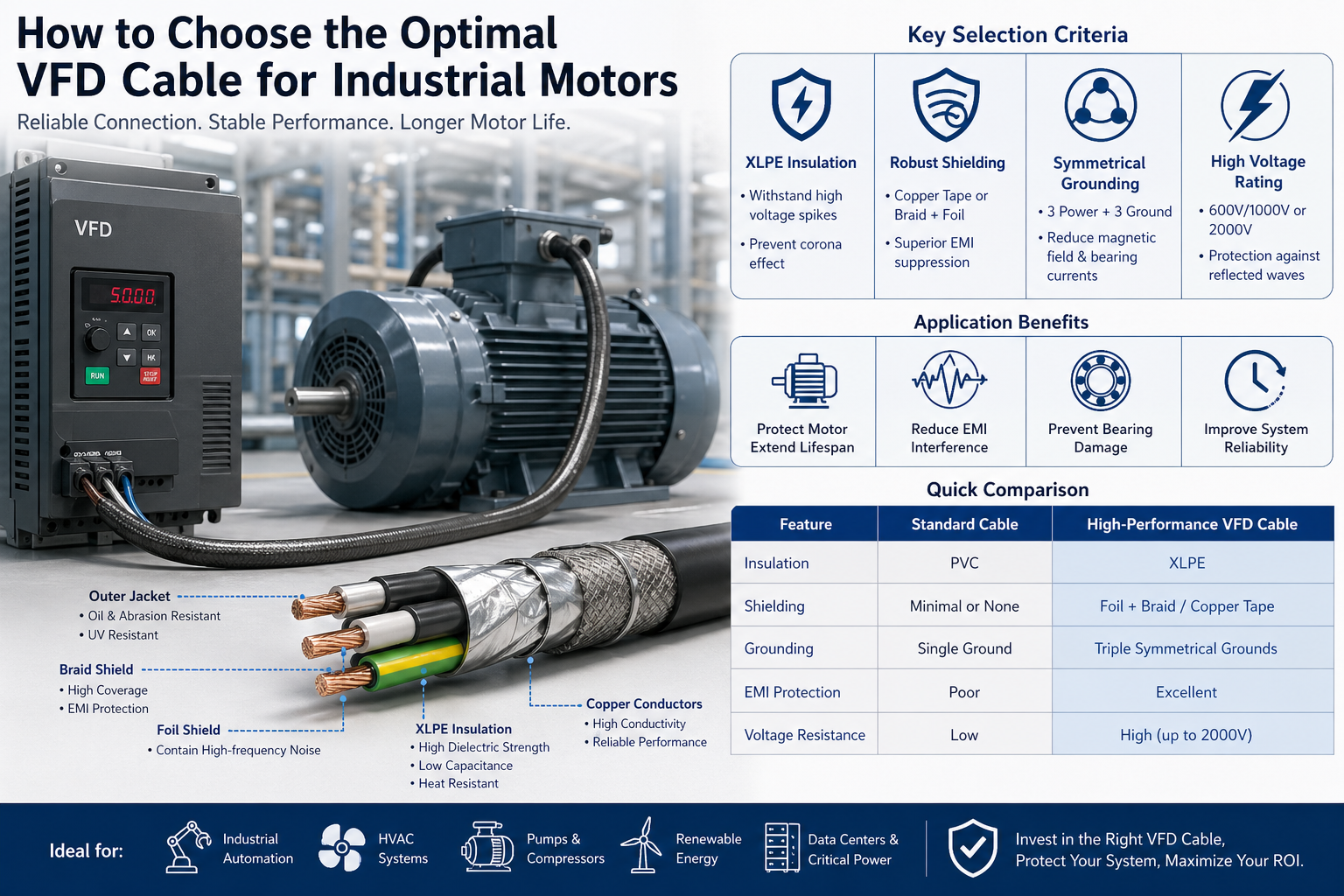

V moderných priemyselných systémoch predstavuje spojenie medzi pohonom s premenlivou frekvenciou (VFD) a elektromotorom jedno z elektricky najagresívnejších prostredí. Vysoké spínacie frekvencie, napäťové špičky a elektromagnetické rušenie (EMI) extrémne zaťažujú káble. Výber nevhodného kábla nie je len malou konštrukčnou chybou – môže mať za následok: Predčasná porucha izolácie motora Poškodenie ložísk spôsobené bludnými prúdmi Zvýšené elektromagnetické rušenie (EMI) Neplánované prestoje a náklady na údržbu Správne navrhnutý kábel VFD je preto rozhodujúci pre spoľahlivosť, bezpečnosť a dlhodobý výkon systému. 1. Pochopenie prevádzkového prostredia VFD Na rozdiel od tradičných napájacích zdrojov využívajú VFD na riadenie otáčok motora moduláciu šírky impulzu (PWM). Tým sa vytvorí nesínusový priebeh s: Vysoká dv/dt (rýchlosť zmeny napätia) Prepätie odrazenou vlnou (najmä pri dlhých káblových vedeniach) Bežné napätie a cirkulujúce prúdy Prečo štandardné káble zlyhajú Univerzálne káble ako THHN alebo základné vodiče s PVC izoláciou nie sú určené pre tieto podmienky. Postupom času môžu zažiť: Degradácia izolácie v dôsledku korónového výboja Nadmerné nahromadenie tepla Únik EMI ovplyvňujúci blízke prístroje výsledok: Znížená životnosť motora a nestabilný výkon systému. 2. Kľúčové kritériá výberu pre káble VFD A. Typ izolácie: XLPE pre vysokofrekvenčnú stabilitu Izolačný systém je prvou líniou obrany proti elektrickému namáhaniu. Odporúčané: Zosieťovaný polyetylén (XLPE) Technické výhody: Vysoká dielektrická pevnosť, aby odolala napäťovým špičkám Nízka dielektrická strata a kapacita Vynikajúca tepelná odolnosť (zvyčajne 90 °C – 125 °C) Silná odolnosť voči korónovému výboju V porovnaní s PVC XLPE výrazne zlepšuje životnosť izolácie vo vysokofrekvenčnom prostredí. B. Pokročilé tienenie pre kontrolu EMI Potlačenie EMI je jednou z najdôležitejších požiadaviek v aplikáciách VFD. Bez správneho tienenia môže elektromagnetický šum: Zasahovať do PLC, senzorov a komunikačných systémov Spôsobiť falošné signály a prevádzkové chyby Zvýšte riziká zhody v regulovaných prostrediach Odporúčané tieniace konštrukcie: Medený páskový štít Vynikajúce pre potlačenie vysokofrekvenčného šumu Poskytuje uzemňovaciu dráhu s nízkou impedanciou Fóliový vrkočový štít Pokrytie ≥ 85 % Kombinuje flexibilitu s vysokou účinnosťou tienenia Funkcia kľúča: Dobre navrhnutý štít to zaisťuje prúdy v spoločnom režime sa vracajú cez kábel namiesto poškodenia ložísk motora. C. Návrh symetrického uzemnenia Geometria kábla priamo ovplyvňuje elektrický výkon. Konfigurácia osvedčených postupov: 3 fázové vodiče 3 symetricky umiestnené uzemňovacie vodiče Výkonnostné výhody: Znižuje emisiu elektromagnetického poľa Vyrovnáva distribúciu zemného prúdu Minimalizuje napätie na hriadeli a ložiskové prúdy Tento dizajn je obzvlášť dôležitý v motory so stredným a vysokým výkonom . D. Menovité napätie a ochrana proti odrazeným vlnám V dôsledku javu odrazených vĺn môžu dosiahnuť napäťové špičky na svorkách motora 2-3 násobok menovitého napätia . Odporúčané hodnotenia: 600V / 1000V pre štandardné priemyselné systémy 2000V pre: Dlhé káble Pohony s vysokou spínacou frekvenciou Kritické aplikácie Inžiniersky prehľad: Izolačné systémy s vyšším napätím poskytujú bezpečnostnú rezervu, ktorá výrazne znižuje riziko zlyhania. 3. Úvahy o veľkosti a inštalácii kábla Ampacita a tepelný manažment Pri správnom dimenzovaní vodičov je potrebné zvážiť: Motor pri plnom zaťažení (FLA) Teplota okolia Spôsob inštalácie (podnos, vedenie, otvorený vzduch) Zoskupenie káblov a faktory zníženia výkonu Nesprávne dimenzovanie môže viesť k prehriatiu a zníženiu životnosti kábla. Flexibilita a mechanický výkon V dynamických prostrediach, ako sú: Robotika Automatizované výrobné linky Pohyblivé stroje Použite vysokoflexibilné VFD káble navrhnuté pre cykly nepretržitého pohybu a ohýbania. Odolnosť voči životnému prostrediu Priemyselné prostredie môže byť drsné a nepredvídateľné. Odporúčané materiály bundy: TPE (termoplastický elastomér): Vynikajúca odolnosť voči olejom, oderu a chemikáliám Ideálne pre priemyselné a drsné prostredie Špecializované PVC: Nákladovo efektívne Vhodné pre všeobecné priemyselné aplikácie Dodatočné ochranné faktory: Odolnosť voči UV žiareniu (vonkajšie inštalácie) Ochrana proti vniknutiu vlhkosti a vody Odolnosť voči chladiacim kvapalinám a priemyselným chemikáliám 4. Súlad a štandardy (kritické pre globálne projekty) Pri výbere VFD káblov pre medzinárodné projekty je nevyhnutná zhoda. Spoločné štandardy, ktoré treba zvážiť: UL (Severná Amerika) Normy IEC / EN (Európa) RoHS a REACH (súlad so životným prostredím) Výber vyhovujúcich káblov zaručuje: Jednoduchšie schvaľovanie projektov Znížené právne a prevádzkové riziká Kompatibilita s globálnymi trhmi 5. Rýchle porovnanie: Štandardný kábel vs kábel VFD Funkcia Štandardný kábel Vysokovýkonný VFD kábel Izolácia PVC XLPE Tienenie Minimálne / Žiadne Fóliový oplet / medená páska Uzemnenie Slobodný Symetrické Multi-Ground Kontrola EMI Chudák Výborne Odolnosť voči napätiu Nízka Vysoká (až 2000 V) 6. Aplikačné scenáre Vysokovýkonné VFD káble sú široko používané v: Systémy priemyselnej automatizácie Systémy HVAC s pohonmi s premenlivou rýchlosťou Čerpadlové a kompresorové systémy Dátové centrá a kritické energetické systémy Systémy obnoviteľnej energie (veterná, solárna) Každé z týchto prostredí vyžaduje stabilný, nízkohlučný a vysoko spoľahlivý prenos sily . 7. Záver: Strategická investícia, nie len komponent Výber správneho kábla VFD nie je len rozhodnutím o technickej špecifikácii – je to dlhodobá investícia do spoľahlivosti systému. Aj keď vysokovýkonné káble VFD môžu mať vyššie počiatočné náklady, poskytujú: Znížená údržba a prestoje Predĺžená životnosť motora a zariadenia Vylepšená elektromagnetická kompatibilita (EMC) Nižšie celkové náklady na vlastníctvo (TCO) Záverečný prehľad: Dobre vybraný kábel VFD funguje ako ochranná bariéra medzi vaším pohonom a motorom a zaisťuje efektívnu, stabilnú a bezporuchovú prevádzku počas celého životného cyklu systému.

Zoberte ovládací kábel a napájací kábel vedľa seba a vyzerajú takmer identicky. Rovnaký vonkajší plášť, podobný priemer, porovnateľná hmotnosť. Zapojte ich však nesprávne a dôsledky siahajú od neúspešných sekvencií automatizácie až po vážne elektrické riziká. Rozdiel medzi týmito dvoma typmi káblov nie je kozmetický – je zásadný. Na čo vlastne sú Napájací kábel má jednu úlohu: presunúť elektrickú energiu zo zdroja do záťaže. Či už ide o napájanie motora, napájanie transformátora alebo distribúciu prúdu cez budovu, napájací kábel je potrubím pre surovú elektrickú silu. Prenáša vysoký prúd na veľké vzdialenosti a jeho dizajn odráža túto požiadavku. Ovládací kábel robí niečo úplne iné. Prenáša signály – príkazy, spätnú väzbu, merania – medzi riadiacim systémom a zariadeniami, ktoré spravuje. Predstavte si, že PLC posiela pokyn na otvorenie/zatvorenie elektromagnetickému ventilu alebo snímač hlási teplotu späť na monitorovací panel. Prúd je minimálny; presnosť je všetko. V praxi oba káble často vedú cez rovnaký kanál alebo káblový žľab. Napájací kábel napája motor; ovládací kábel mu hovorí, kedy sa má spustiť a zastaviť. Dopĺňajú sa, nie sú zameniteľné. Ako sú inak postavené Menovité napätie je najbezprostrednejší štrukturálny rozdiel. Napájacie káble sú dimenzované na 0,6/1 kV a vyššie – typy so stredným napätím dosahujú 10 kV, 35 kV a viac, pričom sa riadia normami, ako je IEC 60502 pre káble s extrudovanou izoláciou. Ovládacie káble fungujú v oveľa nižšom rozsahu: typicky 300/450 V až 450/750 V, pretože prenos signálu nevyžaduje vysokonapäťovú infraštruktúru. Prierez vodiča a počet žíl povedz zvyšok príbehu. Napájacie káble uprednostňujú prúdovú kapacitu, takže vodiče sú veľké – bežne 16 mm², 50 mm², 120 mm² alebo väčšie, z medi alebo hliníka. Počet jadier zostáva nízky: 1 až 5 jadier na kábel je štandard. Ovládacie káble úplne invertujú túto logiku. Vodiče sú malé (0,5 mm² až 10 mm²), ale počet jadier je vysoký – kdekoľvek od 2 jadier až po 61 jadier v jednom kábli – pretože zložitý riadiaci obvod potrebuje veľa nezávislých signálových ciest, ktoré sú efektívne zviazané. Izolácia a opláštenie postupujte podľa rovnakého vzoru. Napájacie káble vyžadujú hrubé, robustné opláštenie, aby zvládli vysoké napätie, mechanické namáhanie, teplo a vlhkosť. Ovládacie káble používajú ľahšiu PVC alebo XLPE izoláciu, dostatočnú pre nízkonapäťové signály. Keď oba typy káblov zdieľajú priemyselné prostredie, plášť napájacieho kábla je výrazne ťažší. Tienenie je voliteľný na napájacích kábloch, ale často je kritický pre ovládacie káble. V prostrediach so silným elektromagnetickým rušením – v blízkosti veľkých motorov, frekvenčných meničov alebo spínacích zariadení – netienený ovládací kábel zachytí šum, ktorý kazí signály. Medená páska alebo opletené tienenie okolo ovládacieho kábla blokuje toto rušenie a zachováva integritu signálu. Farebné kódovanie sa tiež líši. Jadrá napájacích káblov používajú štandardné farby fáz (hnedá, čierna, šedá pre fázy; modrá pre nulový vodič; zelená/žltá pre uzemnenie) na podporu bezpečnej inštalácie a údržby. Jadrá riadiaceho kábla sú zvyčajne čierne s bielym číselným označením, pretože na identifikácii jednotlivých obvodov záleží viac ako na konvencii fázy. Kam patrí každý kábel Napájacie káble fungujú všade tam, kde sa elektrická energia potrebuje pohybovať v mierke. Podzemné rozvodné siete, nadzemné prenosové vedenia, napájanie priemyselných strojov a stúpačky energie v budovách sa spoliehajú na napájacie káble. Pre elektroinštaláciu a rozvody v objekte, nízkonapäťové silové káble pre stavebné a priemyselné rozvody zvládnuť veľkú väčšinu komerčných a ľahkých priemyselných nákladov. Pre sieťovú infraštruktúru, rozvodne a prípojky inžinierskych sietí, vysokonapäťové silové káble pre rozvodné siete a rozvodne prenášať energiu pri napätiach potrebných pre efektívny prenos na dlhé vzdialenosti. Ovládacie káble sú chrbticou každého automatizovaného procesu. Automobilové montážne linky, systémy DCS chemických závodov, systémy riadenia budov (HVAC, osvetlenie, kontrola prístupu), železničná signalizácia a obvody relé ochrany elektrární závisia od riadiacich káblov na prenos signálov, ktoré udržujú operácie synchronizované a bezpečné. Ovládacie káble pre priemyselnú automatizáciu a elektroinštaláciu zariadení sú navrhnuté špeciálne tak, aby spĺňali požiadavky na presnosť a flexibilitu týchto prostredí. Rýchle porovnanie referencií Kľúčové štrukturálne a funkčné rozdiely medzi napájacími a ovládacími káblami Parameter Napájací kábel Ovládací kábel Primárna funkcia Prenášať elektrickú energiu Vysielajte riadiace signály / dáta Menovité napätie 0,6/1 kV a viac (do 500 kV) 300/450V – 450/750V Prierez vodiča Veľký (16 mm² – 500 mm²) Malé (0,5 mm² – 10 mm²) Počet jadier 1 – 5 jadier 2 – 61 jadier Hrúbka izolácie Hrubé (vysokonapäťové menovité) Zapaľovač (nízkonapäťový) Tienenie Zriedkavo požadované Často sa vyžaduje (prostredia EMI) Farebné kódovanie jadra Fázové farby (hnedá / čierna / šedá) Čierna s bielym číslovaním Materiál vodiča Meď alebo hliník meď (štandardná) Ako si vybrať ten správny Tri otázky riešia väčšinu rozhodnutí o výbere. po prvé: čo nesie kábel? Ak dodáva prúd na napájanie záťaže – motora, okruhu osvetlenia, jednotky HVAC – ide o aplikáciu napájacieho kábla. Ak prenáša príkaz, meranie alebo signál spätnej väzby, je to aplikácia ovládacieho kábla. Po druhé: pri akom napätí systém pracuje? Systémy bežiace nad 1 kV vyžadujú napájacie káble s príslušnou hodnotou. Signálne a riadiace obvody s napätím 24 V DC, 120 V AC alebo 230 V AC spadajú do oblasti riadiaceho kábla. Po tretie: aké je elektromagnetické prostredie? Ak kábel vedie v blízkosti vysokovýkonných spínacích zariadení, frekvenčných meničov alebo veľkých motorov, je potrebný tienený ovládací kábel, aby sa zabránilo degradácii signálu. V drsnom prostredí alebo prostredí s vysokou teplotou, drôty spomaľujúce horenie a odolné voči vysokým teplotám poskytujú dodatočnú ochranu pre napájacie aj riadiace aplikácie. Nahradenie jedného typu kábla druhým nie je nikdy riešením. Použitie ovládacieho kábla v napájacej aplikácii riskuje poruchu izolácie a požiar. Vedenie napájacieho kábla tam, kde patrí ovládací kábel, plytvá nákladmi a priestorom a stále môže spôsobovať rušenie. Správny kábel, správne dimenzovaný a špecifikovaný, je to, čo udrží systémy v prevádzke bezpečne a spoľahlivo počas celej ich životnosti. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section ul { list-style-type: disc; list-style-position: inside; } .article-section ol { list-style-type: decimal; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

Výber správneho hliníkového kábla je zásadným rozhodnutím pre inžinierov, projektových manažérov a obstarávacie tímy pracujúce na nadzemných prenosových a distribučných systémoch. Nesprávna voľba môže ohroziť spoľahlivosť siete, zvýšiť náklady na údržbu alebo vytvoriť bezpečnostné riziká v teréne. Táto príručka obsahuje kľúčové technické a environmentálne faktory, ktoré by mali riadiť každý výber holých hliníkových káblov. Prečo je holý hliníkový kábel preferovanou voľbou pre horný prenos Holým hliníkovým káblom sa pri vonkajšom hornom prenose energie dôverovalo už viac ako storočie, a to z dobrého dôvodu. V porovnaní s meďou vedie hliník elektrinu pri približne 61% vodivosti medi merané podľa medzinárodného štandardu žíhanej medi (IACS). Aj keď to znamená, že na prenos rovnakého prúdu je potrebná väčšia plocha prierezu, vďaka iným vlastnostiam hliníka sa tento kompromis v mnohých aplikáciách oplatí. Hliník váži zhruba jednu tretinu ako meď, čím sa dramaticky znižuje konštrukčné zaťaženie veží a stožiarov a znižujú sa náklady na inštaláciu pri dlhých rozpätiach. Na strane nákladov hliníkový kábel zvyčajne ponúka značné úspory materiálu v porovnaní s ekvivalentnými medenými vodičmi – rozhodujúca výhoda v projektoch sieťovej infraštruktúry, kde môžu byť potrebné stovky alebo tisíce kilometrov vodičov. Podrobné porovnanie oboch materiálov z hľadiska vodivosti, hmotnosti, nákladov a bezpečnosti nájdete v časti medené vs hliníkové rozvody . Keď je aplikáciou vonkajší horný prenos a záleží na efektívnosti rozpočtu, holé hliníkové káble neustále prinášať silnú hodnotu. Pochopenie hlavných typov holých hliníkových vodičov Nie všetky holé hliníkové káble sú rovnaké. K dispozícii sú tri primárne konfigurácie, z ktorých každá je navrhnutá pre iné priority výkonu. AAC (celohliníkový vodič) je vyrobený výhradne z elektrických hliníkových prameňov. Ponúka dobrú vodivosť a je ekonomický, vďaka čomu je vhodný pre všeobecné vonkajšie aplikácie a kratšie rozpätia, kde nie je hlavným problémom vysoká pevnosť v ťahu. AAAC (vodič z celej hliníkovej zliatiny) sa vyrába skôr z hliníkových zliatin ako z čistého hliníka. To poskytuje vynikajúcu odolnosť proti korózii, čo z neho robí preferovanú možnosť pre vlhké, pobrežné alebo chemicky agresívne prostredie. Zliatinová konštrukcia tiež zlepšuje pevnosť v ťahu v porovnaní s AAC. ACSR (hliníkový vodič vystužený oceľou) kombinuje hliníkovú vonkajšiu vrstvu s oceľovým jadrom. Oceľové jadro poskytuje vysokú pevnosť v ťahu, zatiaľ čo hliníkové pramene prenášajú elektrický prúd. Táto konfigurácia je štandardnou voľbou pre inštalácie s dlhým rozpätím a vysokonapäťové nadzemné vedenia, kde je náročné mechanické zaťaženie. Spája vysokú pevnosť s dobrou vodivosťou – rovnováhu, ktorú čisté hliníkové vodiče nedokážu dosiahnuť samostatne. Výber správneho typu závisí od dĺžky rozpätia, požadovanej mechanickej pevnosti, miestnych podmienok prostredia a rozpočtu. Pre väčšinu vysokonapäťových diaľkových vedení je ACSR štandardným priemyslom. Pre pobrežné alebo korozívne prostredie je zvyčajne lepšou voľbou AAAC. Pre vrchný kábel stredného a nízkeho napätia aplikácie s kratšími rozpätiami, AAC alebo AAAC často poskytujú správnu rovnováhu medzi cenou a výkonom. Prúdová kapacita a výber prierezu Ampacita - prúdová kapacita vodiča - je prvým číslom, ktoré sa určuje pri špecifikácii akéhokoľvek holého hliníkového kábla. Výber poddimenzovaného vodiča vytvára nebezpečné nahromadenie tepla; predimenzovanie zbytočne zvyšuje náklady. Intenzita závisí od viacerých premenných: plocha prierezu vodiča, teplota okolia, slnečné žiarenie, rýchlosť vetra a konfigurácia inštalácie. Pri návrhu nadzemného vedenia inžinieri zohľadňujú aj maximálnu povolenú prevádzkovú teplotu vodiča, ktorá ovplyvňuje životnosť vodiča aj správanie sa priehybu. Pre vonkajšie nadzemné holé vodiče sa odporúča konzervatívny prístup. Mierne predimenzovanie vodiča vzhľadom na vypočítané maximálne zaťaženie poskytuje bezpečnostnú rezervu proti špičkovému dopytu, extrémnym teplotám okolia a budúcemu rastu zaťaženia. Plocha prierezu by sa mala zvoliť na základe najhoršej kombinácie zaťaženia a podmienok prostredia očakávaných počas projektovanej životnosti kábla. Vždy overte hodnoty prúdového odporu podľa príslušnej národnej alebo medzinárodnej normy pre konkrétny typ vodiča a použitú metódu inštalácie. Požiadavky na mechanickú pevnosť a rozpätie Pri návrhu nadzemného vedenia nestačí elektrický výkon sám o sebe – vodič musí zvládnuť aj mechanické namáhanie dlhých rozpätí, zaťaženie vetrom, zaťaženie ľadom a tepelnú rozťažnosť a kontrakciu počas rokov prevádzky vonku. Pevnosť v ťahu holého hliníkového vodiča určuje, ako dlho môže byť rozpätie bezpečne navlečené medzi nosnými konštrukciami. Vodiče ACSR sú špeciálne navrhnuté pre túto výzvu: oceľové jadro nesie väčšinu mechanického zaťaženia, zatiaľ čo hliníkové pramene zvládajú prenos prúdu. Pre veľmi dlhé rozpätia alebo oblasti vystavené vysokému zaťaženiu vetrom alebo ľadom je ACSR zvyčajne jedinou vhodnou voľbou. Výpočty priehybu a napätia sa musia vykonať pre každé rozpätie v návrhu linky. Vodič musí mať dostatok priehybu, aby zostal v rámci bezpečných limitov svetlej výšky pri maximálnej teplote (keď sa vodič najviac rozťahuje a prehýba), pri zachovaní primeraného napätia pri minimálnej teplote (keď kontrakcia zvyšuje mechanické namáhanie). V oblastiach náchylných na vibrácie spôsobené vetrom pomáhajú antivibračné tlmiče a vhodný výber vodičov časom predchádzať poškodeniu únavou v bodoch zavesenia. Podmienky prostredia a odolnosť proti korózii Inštalačné prostredie výrazne ovplyvňuje, ktorý typ holého hliníkového vodiča je vhodný. Hliník prirodzene vytvára na svojom povrchu tenkú vrstvu oxidu, ktorá poskytuje určitú základnú ochranu proti ďalšej oxidácii. Táto ochrana však nie je jednotná vo všetkých podmienkach prostredia. Odporúčania typu vodiča podľa prostredia Životné prostredie Odporúčaný typ vodiča Kľúčový dôvod Všeobecné vidiecke / vnútrozemské vonkajšie AAC alebo ACSR Nákladovo efektívne; mierna expozícia korózii Pobrežné / vysoká vlhkosť AAAC Vynikajúca odolnosť proti korózii vďaka zloženiu zliatiny Priemyselné zóny (chemická expozícia) AAAC Zliatina odoláva chemickým a soľným atmosférám Prevodovka s dlhým rozpätím / vysoká záťaž ACSR Oceľové jadro poskytuje potrebnú mechanickú pevnosť Vnútorné pripojenia rozvodne AAC alebo AAAC Kratšie rozpätia; priorita hmotnosti a nákladov V pobrežnom a priemyselnom prostredí kombinácia vlhkosti a nečistôt vo vzduchu urýchľuje elektrochemickú koróziu. Vodiče AAAC, ktoré obsahujú hliníkovú zliatinu namiesto čistých hliníkových prameňov, poskytujú zmysluplne lepšiu dlhodobú odolnosť proti korózii v týchto podmienkach a znižujú riziko degradácie vodiča, ktorá by mohla nakoniec ohroziť bezpečnosť vedenia. Súlad s priemyselnými štandardmi Holé hliníkové káble určené na prenos energie musia spĺňať uznávané medzinárodné alebo národné normy. Tieto normy definujú minimálne požiadavky na čistotu vodiča, konfiguráciu prameňov, mechanické vlastnosti, elektrický odpor a skúšobné postupy. Špecifikácia a obstaranie vodičov, ktoré spĺňajú tieto normy, je základom pre bezpečnú a spoľahlivú prevádzku siete. Medzi najčastejšie uvádzané normy patria IEC 61089 (lankové vodiče s okrúhlym drôtom pre vonkajšie vedenia), ASTM B230 a B231 (vodiče z hliníka a zliatin hliníka pre nadzemné použitie) a regionálne normy, ako napríklad GB/T 1179 používané v Číne. Pri medzinárodnom obstarávaní by nákupcovia mali špecifikovať, ktorá norma platí v cieľovej krajine, a požadovať od výrobcu dokumentáciu o zhode. Certifikácia uznávanými systémami manažérstva kvality – ako je ISO 9001 pre kvalitu výroby a ISO 14001 pre environmentálny manažment – ​​poskytuje dodatočnú dôveru v konzistentnosť výrobných procesov. Renomovaní výrobcovia budú tiež držiteľmi certifikátov špecifických pre daný produkt a budú schopní poskytnúť správy o skúškach preukazujúcich zhodu s príslušnou normou vodičov. Bezpečnosť ukončenia a pripojenia Jedným z najdôležitejších – a často prehliadaných – aspektov výberu holého hliníkového kábla je koncový systém. Samotný kábel môže byť správne špecifikovaný, ale zlé spojenia sú hlavnou príčinou prehriatia, iskrenia a predčasného zlyhania v inštaláciách hliníkových vodičov. Hliník sa v reakcii na zmeny teploty rozťahuje a zmršťuje viac ako meď. Toto tepelné cyklovanie môže postupne uvoľniť spojenia, ktoré neboli správne utiahnuté alebo ktoré používali nekompatibilný hardvér. V priebehu času uvoľnené spojenia zvyšujú kontaktný odpor, vytvárajú nadmerné teplo a vytvárajú riziko požiaru. Riešením je použitie konektorov, svoriek a hardvéru, ktoré sú špecificky dimenzované pre hliníkové vodiče, a použitie správnych hodnôt krútiaceho momentu pri inštalácii podľa špecifikácie výrobcu hardvéru. Pre prepojovacie spojenia a spoje v nadzemných vedeniach sú všeobecne preferované konektory kompresného typu, pretože poskytujú konzistentný mechanický kontakt v celom priereze vodiča. Všetky koncovky by sa mali kontrolovať počas inštalácie a opätovne kontrolovať počas plánovaných cyklov údržby, najmä v oblastiach vystavených vibráciám alebo veľkým denným teplotným výkyvom. Moderná inštalácia hliníkových káblov, ak sa vykonáva pomocou správnych komponentov a postupov, môže poskytnúť rovnakú dlhodobú spoľahlivosť ako meď. Kľúčom je zabezpečiť, aby každý prvok inštalácie – vodič, hardvér a spracovanie – bol zladený a v súlade s kódom. Záver Výber správneho hliníkového kábla si vyžaduje viac než len porovnávanie cien za meter. Rozhodnutie musí zohľadňovať typ vodiča (AAC, AAAC alebo ACSR), požadovanú prúdovú zaťažiteľnosť, požiadavky na mechanické rozpätie, vystavenie životnému prostrediu, príslušné normy a kompatibilitu systému ukončenia. Každý z týchto faktorov priamo ovplyvňuje bezpečnosť, spoľahlivosť a celkové náklady na celý životný cyklus inštalácie. Pre väčšinu aplikácií nadzemných prevodov zostáva ACSR preferovanou voľbou pre dlhé rozpätia a vysoko zaťažené vedenia, zatiaľ čo AAAC ponúka vynikajúcu odolnosť proti korózii v pobrežných alebo chemicky agresívnych prostrediach. AAC poskytuje ekonomické riešenie pre kratšie rozpätia v benígnych podmienkach. Súlad s medzinárodnými normami a správnymi inštalačnými postupmi sú v každom prípade nevyhnutné na dosiahnutie výkonu a bezpečnosti, ktoré aplikácia vyžaduje. .article-section { margin-bottom: 40px; } .article-section h2 { font-size: 22px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section h3 { font-size: 16px; font-weight: bold; text-align: left; margin-bottom: 12px; } .article-section p { font-size: 16px; margin-bottom: 12px; } .article-section ul, .article-section ol { margin-bottom: 12px; } .article-section li { font-size: 16px; margin-bottom: 5px; } .article-table { display: table; text-align: center; border-collapse: collapse; width: 100%; font-size: 16px; margin-bottom: 15px; } .article-table thead { display: table-header-group; } .article-table tbody { display: table-row-group; } .article-table tr { display: table-row; } .article-table th { display: table-cell; font-weight: bold; border: 1px solid #cccccc; padding: 8px; } .article-table td { display: table-cell; border: 1px solid #cccccc; padding: 8px; } .article-table caption { caption-side: bottom; font-size: 16px; margin-bottom: 12px; font-style: italic; color: #808080; }

V elektrotechnike a praktických elektroinštaláciách, plný drôt a lankový drôt sú dva najpoužívanejšie typy vodičov. Aj keď sú obe zvyčajne vyrobené z vysoko vodivých materiálov, ako je meď alebo hliník, a sú dimenzované pomocou AWG (americký vodič drôtu) alebo metrickým prierezom (mm²), ich štrukturálne rozdiely vedú k odlišným mechanickým a elektrickým charakteristikám. Pochopenie týchto rozdielov je nevyhnutné na zabezpečenie bezpečnosť, spoľahlivosť a dodržiavanie elektrických noriem . 1. Konštrukcia a výroba Pevný drôt Pevný drôt pozostáva z a jediný súvislý kovový vodič , zvyčajne izolované materiálmi ako PVC, XLPE alebo guma. Jednoduchá štruktúra a výrobný proces Nižšie výrobné náklady Konzistentné fyzikálne vlastnosti Tento typ drôtu je široko používaný v trvalé a pevné inštalácie . Splietaný drôt Lankový drôt sa skladá z viacero menších vodičov skrútených dohromady aby vytvorili jeden ekvivalentný vodič. Počet prameňov sa pohybuje od niekoľkých do niekoľkých tisíc Zvýšená flexibilita vďaka pohybu prameňov Mierne dlhšia dráha vodiča v dôsledku skrútenej geometrie Z praktického inžinierskeho hľadiska je rozdiel v hmotnosti v porovnaní s plným drôtom zanedbateľný. 2. Mechanické a elektrické rozdiely Flexibilita a polomer ohybu Lankový drôt ponúka výrazne väčšiu flexibilitu: Vhodné pre opakované ohýbanie a pohyb Odolné proti únave Pevný drôt je pevnejší: Vyžaduje väčší minimálny polomer ohybu (zvyčajne 8–10× priemer vodiča) Náchylné na zlomenie pri opakovanom mechanickom namáhaní Elektrický odpor Pre jednosmerné a štandardné výkonové frekvencie (50/60 Hz): Pevný drôt má o niečo nižší odpor vďaka súvislej dráhe Splietaný drôt má mierne vyšší odpor v dôsledku kontaktu medzi prameňmi Rozdiel je zvyčajne menší ako 1–2 % a vo väčšine aplikácií je zanedbateľný. Vysokofrekvenčný výkon (efekt na pokožku) Pri vyšších frekvenciách má prúd tendenciu tiecť blízko povrchu vodiča, čo je jav známy ako kožný efekt . Štandardný lankový drôt poskytuje len obmedzené zlepšenie Špecializované stavby ako napr Litz drôt sú potrebné na výrazné zníženie strát spôsobených kožným účinkom Lankový drôt sa preto bežne používa v audio, signál a elektronické aplikácie , a to predovšetkým kvôli flexibilite, nie kvôli elektrickej výhode. Trvanlivosť a odolnosť proti únave Splietaný drôt funguje dobre v prostrediach s vibráciami a pohybom Plný drôt je náchylnejší na únavu a zlomenie v namáhaných miestach Vďaka tomu je lankový drôt preferovanou voľbou v: Automobilové systémy Priemyselné zariadenia Robotika a pohyblivé zostavy Ukončenie a inštalácia Pevný drôt: Jednoduché vloženie do skrutkových svoriek a zasúvacích konektorov Počas inštalácie zachováva tvar Vhodné pre dlhé vedenia Splietaný drôt: Vyžaduje objímky, krimpovacie koncovky alebo konektory Riziko uvoľnenia prameňov, ak sú nesprávne ukončené Ťažšie pretlačiť cez dlhé potrubia Správne ukončenie je dôležité, aby sa zabránilo prehriatie, iskrenie alebo porucha spojenia . Úvahy o nákladoch Pevný drôt má zvyčajne o 10–20 % nižšiu cenu Splietaný drôt má vyššiu výrobnú náročnosť Mali by sa však zvážiť celkové náklady na systém požiadavky na aplikáciu a nie samotná cena materiálu . 3. Typické aplikácie Aplikácie pre Solid Wire Elektroinštalácia bytových a komerčných budov Rozvodné panely a rozvádzače Inštalácie pevných rúrok alebo káblových žľabov Aplikácie pre lankový drôt Napájacie káble a predlžovacie káble Automobilové a námorné rozvody Priemyselné stroje Robotické a automatizačné systémy Zvukové a signálové káble 4. Súlad s normami a kódexom Oba typy drôtov musia spĺňať príslušné normy vrátane: UL 83 National Electrical Code (NEC) IEC 60228 Všeobecná prax: Pevné inštalácie používajú pevné vodiče Flexibilné aplikácie vyžadujú lankové vodiče Použitie nesprávneho typu môže viesť k porušenie kódexu alebo bezpečnostné riziká . 5. Najlepšie postupy Pevný drôt používajte iba v stabilnom, nepohybujúcom sa prostredí Použite lanko na akúkoľvek aplikáciu zahŕňajúcu pohyb alebo vibrácie Vždy dodržiavajte správne spôsoby ukončenia Dodržiavajte miestne elektrické predpisy a špecifikácie výrobcu Záver Rozdiel medzi lankovým a plným drôtom spočíva v ich mechanické správanie a vhodnosť použitia , skôr ako schopnosť prenášať prúd. Pevný drôt poskytuje jednoduchosť, nižšie náklady a jednoduchú inštaláciu Splietaný drôt ponúka flexibilitu, odolnosť a spoľahlivosť pri pohybe Výber vhodného typu vodiča zaisťuje dlhodobý výkon, bezpečnosť a súlad v akomkoľvek elektrickom systéme.
