Úvod

Keďže globálny fotovoltaický (PV) priemysel neustále expauje, výkon solárnych káblov zohráva rozhodujúcu úlohu pri zabezpečovaní bezpečnosti, spoľahlivosti a dlhodobého výkonu solárnych systémov.

Očakáva sa, že moderné FV káble budú fungovať viac ako 25 rokov, pričom budú neustále vystavené:

• UV žiarenie
• Silný dážď
• Kolísanie teploty
• Mechanické namáhanie
• Vonkajšie poveternostné podmienky

V posledných rokoch AD7 and AD8 sa stali bežnými pojmami na európskom solárnom trhu, najmä pre plávajúce fotovoltaické (FPV), poľnohospodárske fotovoltické projekty a pobrežné solárne projekty.

Čo však tieto hodnotenia vlastne znamenajú? Sú to káblové normy alebo jednoducho klasifikácie inštalácie?

Táto príručka vysvetľuje rozdiely medzi AD7 a AD8 z hľadiska materiálov, konštrukcie káblov, vodotesnosti a typických aplikácií.

---

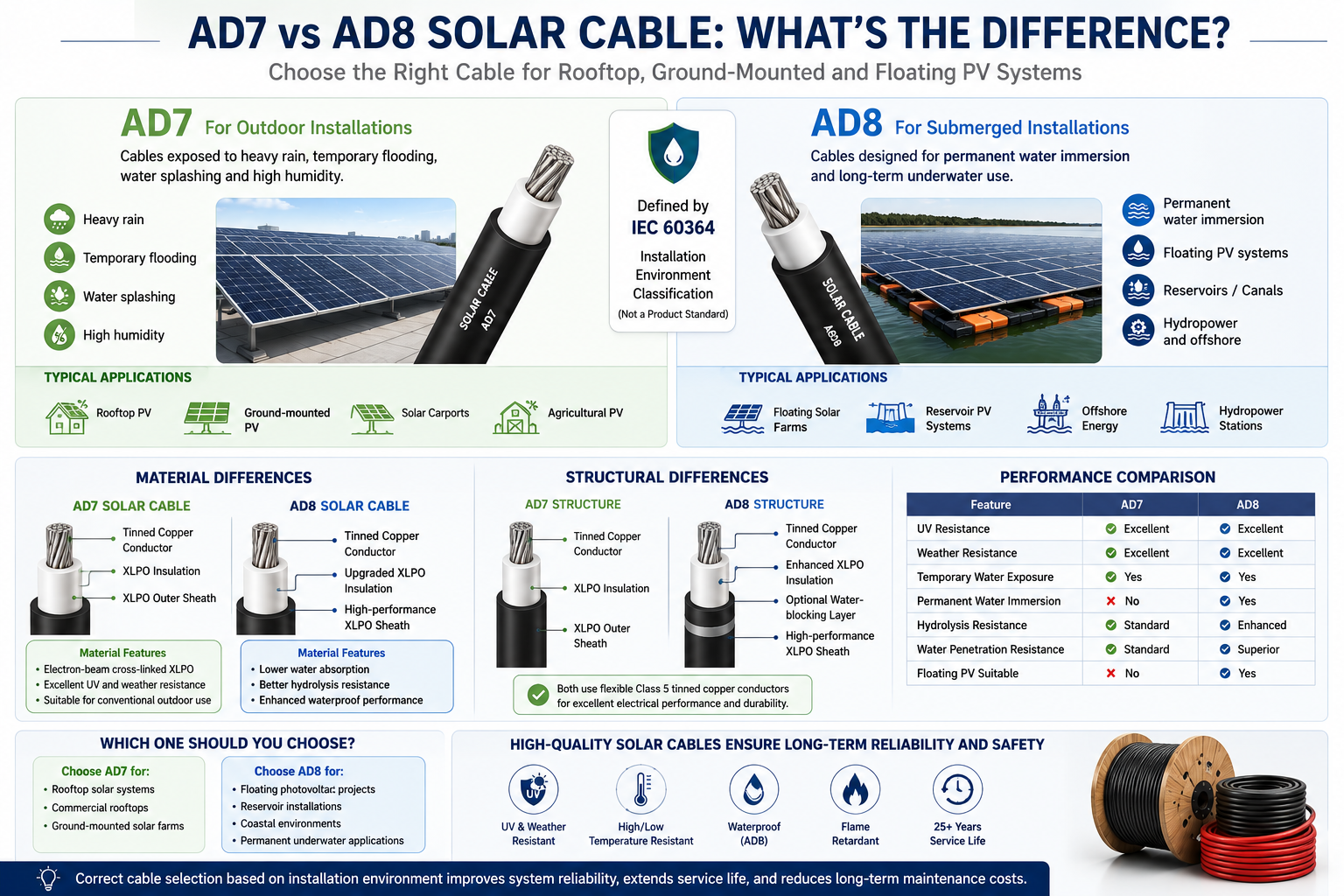

AD7 vs AD8 v skratke

AD7 a AD8 sú klasifikácie prostredia inštalácie definované IEC 60364 , nie normy certifikácie produktov.

Kľúčovým rozdielom je úroveň vystavenia vode.

---

Čo je AD7?

AD7 je určený pre vonkajšie prostredie, kde sú káble často vystavené vlhkosti, ale sú nie sú trvalo ponorené .

Typické aplikácie

• Strešné solárne systémy
• Pozemné FVE
• Solárne prístrešky pre autá
• Poľnohospodárske FV projekty

Podmienky prostredia

• Silný dážď
• Dočasné záplavy
• Striekajúca voda
• Vysoká vlhkosť

Správne navrhnutá inštalácia AD7 môže vydržať dlhodobé vonkajšie vystavenie, ale nie je určená na nepretržitú prevádzku pod vodou.

---

Čo je AD8?

AD8 je navrhnutý pre oveľa drsnejšie prostredia, kde môžu káble zostať v kontakte s vodou po dlhšiu dobu.

Typické aplikácie

• Plávajúce fotovoltaické (FPV) systémy
• Zásobníkové solárne farmy
• Projekty obnoviteľnej energie na mori
• Zavlažovacie kanály
• Vodné elektrárne

Na rozdiel od AD7, inštalácie AD8 vyžadujú káble, ktoré zachovávajú elektrický výkon aj po dlhodobom vystavení vode.

---

Prečo štandardné solárne káble nemôžu vždy spĺňať požiadavky AD8

Mnohé štandardné FV káble sú v súlade s medzinárodne uznávanými normami, ako napríklad:

• EN 50618
• IEC 62930
• Certifikácia TÜV PV

Tieto káble už poskytujú vynikajúce:

• UV odolnosť
• Odolnosť voči poveternostným vplyvom
• Odolnosť voči ozónu
• Spomalenie horenia
• Výkon pri vysokej teplote

Dodržiavanie týchto noriem však áno nezaručuje automaticky dlhodobý výkon pod vodou .

Nepretržité ponorenie prináša ďalšie výzvy vrátane:

• Prenikanie vody do polymérnych materiálov
• Zrýchlené starnutie izolácie
• Znížená dielektrická pevnosť
• Korózia kovových komponentov
• Mechanická degradácia

Z tohto dôvodu aplikácie AD8 vyžadujú dodatočné inžinierstvo nad rámec konvenčných návrhov PV káblov.

---

Materiálové rozdiely

Solárny kábel AD7

Väčšina solárnych káblov AD7 používa XLPO izoláciu zosieťovanú elektrónovým lúčom.

Medzi kľúčové vlastnosti patrí:

• Vynikajúca UV odolnosť
• Odolnosť voči vysokej teplote
• Dobrá flexibilita
• Dlhá životnosť v exteriéri

Tieto materiály dobre fungujú v konvenčných vonkajších solárnych inštaláciách.

Solárny kábel AD8

V porovnaní s AD7 káble AD8 zvyčajne obsahujú vylepšené zloženie materiálov vrátane:

• Nižšia absorpcia vody
• Zvýšená odolnosť proti hydrolýze
• Vylepšený výkon blokovania vody
• Zosieťované zlúčeniny XLPO s vyššou hustotou

Tieto vylepšenia pomáhajú predchádzať dlhodobému prenikaniu vlhkosti a zachovávajú elektrickú spoľahlivosť.

---

Porovnanie materiálu plášťa

Vonkajší plášť kábla slúži ako primárna vrstva ochrany životného prostredia.

Vylepšené zloženie plášťa je jedným z hlavných dôvodov, prečo káble AD8 fungujú lepšie v ponorených prostrediach.

---

Štrukturálne rozdiely

Hoci sa káble AD7 a AD8 navonok často javia ako podobné, ich vnútorná konštrukcia sa môže výrazne líšiť.

Typická konštrukcia AD7

• Medený pocínovaný vodič triedy 5
• XLPO izolácia
• Vonkajší plášť XLPO

Táto štruktúra ponúka vynikajúcu flexibilitu a odolnosť voči poveternostným vplyvom.

Typická konštrukcia AD8

• Medený pocínovaný vodič triedy 5
• Vylepšená izolácia XLPO
• Voliteľná vrstva blokujúca vodu
• Vysoko výkonný vonkajší plášť XLPO
• Vylepšená tesniaca štruktúra

Tieto konštrukčné vylepšenia znižujú prenikanie vody a zlepšujú dlhodobú životnosť.

---

Testovanie vodotesnosti

Štandardné fotovoltaické káble zvyčajne podliehajú:

• Testovanie izolačného odporu
• Vysokonapäťové testovanie
• UV starnutie
• Odolnosť voči poveternostným vplyvom testing
• Tepelné cyklovanie

Aplikácie AD8 často vyžadujú dodatočné testovanie, ako napríklad:

• Dlhodobé ponorenie do vody
• Testovanie prieniku vody
• Testovanie tlakovou vodou
• Zrýchlené starnutie po ponorení
• Overenie elektrického výkonu po ponorení

V závislosti od požiadaviek projektu môžu tieto hodnotenia trvať niekoľko mesiacov.

---

Porovnanie výkonu

---

Ktorý kábel by ste si mali vybrať?

AD7 sa odporúča pre:

• Rezidenčné strešné fotovoltaické systémy
• Komerčné strešné projekty
• Pozemné solárne farmy
• Priemyselné fotovoltaické inštalácie

AD8 sa odporúča pre:

• Plávajúce solárne farmy
• Zásobníkové FV projekty
• Pobrežné prostredia
• Trvalé podvodné inštalácie

Výber AD8 pre štandardné strešné systémy vo všeobecnosti zvyšuje náklady na projekt bez poskytnutia významnej pridanej hodnoty.

---

Výhľad do budúcnosti

Očakáva sa, že plávajúce fotovoltaické elektrárne budú v nasledujúcom desaťročí rýchlo rásť v dôsledku:

• Efektívnejšie využívanie pôdy
• Znížené odparovanie vody
• Zlepšená účinnosť solárnych modulov vďaka prirodzenému chladeniu
• Lepšia integrácia s infraštruktúrou vodnej energie

S pokračujúcim rozširovaním plávajúcej fotovoltaiky sa bude zvyšovať aj dopyt po vysokovýkonných vodotesných solárnych kábloch a pokročilých izolačných materiáloch.

---

Záver

Rozdiel medzi AD7 a AD8 ďaleko presahuje vodotesnosť.

Zatiaľ čo oba sú vhodné pre vonkajšie fotovoltaické inštalácie, káblové systémy AD8 sú špeciálne navrhnuté pre trvalé ponorenie do vody pomocou vylepšených materiálov, optimalizovanej konštrukcie káblov a náročnejšieho testovania vodotesnosti.

Pre konvenčné strešné a pozemné fotovoltaické systémy zostávajú preferovaným riešením certifikované solárne káble EN 50618 alebo IEC 62930. Avšak pre plávajúce fotovoltaické projekty a iné ponorené prostredia poskytujú káblové riešenia s hodnotením AD8 dlhodobú spoľahlivosť potrebnú na desaťročia bezpečnej prevádzky.

Výber vhodného kábla na základe inštalačného prostredia je nevyhnutný pre maximalizáciu spoľahlivosti systému, predĺženie životnosti a zníženie nákladov na údržbu.
