Štrukturálne parametre
| Dirigent | Cu / TC / Holá Cu / Flexibilná Stranded Cu |
| Izolácia | PVC / XLPE / PE / LSZH |
| Filler | PP lano / LSZH výplň / bavlnená priadza |
| Tejpovanie | CPP páska / PET páska / netkaná textília |
| Plášť | PVC / PE / LSZH / FR-PVC / PUR |
| Maximálna teplota vodiča | 70–125 °C (prevádzka), do 250 °C (S/C) |
| Polomer ohybu | 6-12D |
| Konfigurácia jadra | Viacjadrový (2–61C) |
| Rozsah prierezu | 0,5–10 mm² (AWG 22–8) |
| Dirigent Flexibility | Trieda 2/5/6 |
Charakteristika:
1. Vynikajúci izolačný výkon, ktorý zabezpečuje stabilný prenos signálu;
2. Viacnásobné možnosti počtu jadier na prispôsobenie sa zložitým riadiacim systémom;
3. Silná schopnosť proti rušeniu, zníženie útlmu signálu;
4. Odolné voči olejom a chemikáliám, vhodné pre priemyselné prostredie.
Aplikácia:
Tento produkt je špeciálne navrhnutý pre riadiace systémy a meracie obvody s menovitým napätím 450/750 V a nižším. Je vhodný pre stabilné pripojenie a prenos signálu v rôznych riadiacich, signálnych, ochranných a meracích systémoch.
1. Riadiace systémy priemyselnej automatizácie;
2. riadiace obvody elektrárne a rozvodne;
3. Elektrické ovládanie obrábacích strojov;
4. Prenos signálu prístroja
Popis:
Ovládacie káble s plastovou izoláciou sú prenosové vedenia špeciálne navrhnuté pre automatické riadenie, monitorovacie systémy a pripojenie prístrojov s menovitým striedavým napätím 450/750 V a nižším. Ako „neurónová sieť“ priemyselnej automatizácie, energetických systémov a inteligentných budov zabezpečujú presný a spoľahlivý prenos riadiacich signálov. Táto séria produktov prísne dodržiava národnú normu GB/T 9330-2020 s použitím vysokokvalitných bezkyslíkových medených vodičov a ekologických plastových materiálov. Ponúka rôzne kombinácie izolačných plášťov, vrátane izolácie z polyvinylchloridu (PVC), izolácie zo zosieťovaného polyetylénu (XLPE) a izolácie bez obsahu halogénov (WDZ) s nízkym dymom, ktoré spĺňajú komplexné potreby od všeobecných aplikácií až po tie so špeciálnymi environmentálnymi a bezpečnostnými požiadavkami.
Menovité napätie Uo/U: 450/750V
Maximálna povolená prevádzková teplota: PVC izolácia: 70℃
XLPE izolácia: 90℃
Maximálna teplota vodiča pri skrate (≤5s): Izolácia PVC: 160℃
Izolácia XLPE: 250 ℃
Teplota okolia počas kladenia: Nemala by byť nižšia ako 0 °C
Minimálne požiadavky na polomer ohybu počas inštalácie:
Neobrnené káble:
PVC izolácia: Nie menej ako 6-násobok vonkajšieho priemeru kábla
XLPE izolácia: Nie menej ako 8-násobok vonkajšieho priemeru kábla
Pancierové káble alebo káble tienené medenou páskou: Nie menej ako 12-násobok vonkajšieho priemeru kábla
Tienené flexibilné káble: Nie menej ako 6-násobok vonkajšieho priemeru kábla

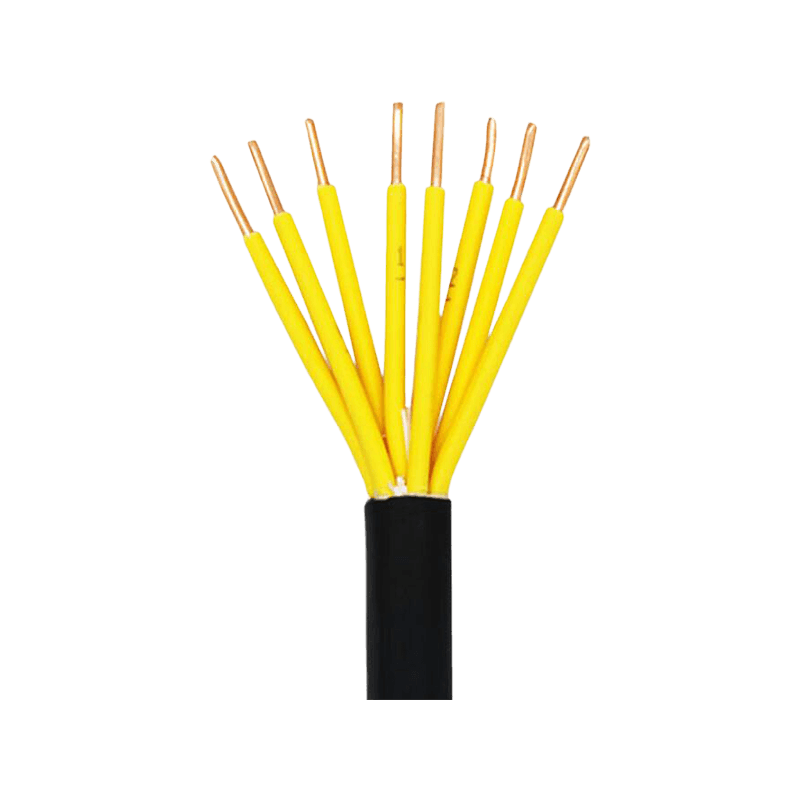

KVV
Získajte ponuky
Ovládací kábel s plastovou izoláciou
| Dirigent | Meď |
| Izolácia | PVC |
| Plnenie | Lano plnené polypropylénom |
| Popruh tašky | CPP páska |
| Plášť | PVC |
| Najvyššia teplota vodiča | 70 |
| Polomer ohybu | 6-12 D |
O nás
Zhejiang Huapu Cable Co., Ltd.
Zhejiang Huapu Cable Co., Ltd. je profesionálny výrobca drôtov a káblov, ktorý integruje výrobu, predaj, výskum a vývoj a servis. Spoločnosť sa špecializuje na výrobu a vývoj širokého sortimentu produktov vrátane zosieťovaného polyetylénu a PVC izolovaných silových káblov, riadiacich káblov, nadzemných káblov, hliníkových laniek, oceľových laniek s hliníkovým jadrom, stavebných drôtov, všeobecných flexibilných káblov s gumovou izoláciou, napájacích šnúr, rádiových frekvenčných káblov, komunikačných káblov, počítačových káblov, ako aj špeciálnych elektrických zariadení, ako sú káble s nízkym obsahom dymu, bez halogénov, spomaľujúce horenie, odolné voči ohňu a ohňovzdorné káble.
Ako Ovládacie káble Výrobcovia a Ovládacie káble Dodávatelia v Číne, vybavená pokročilou technológiou, silnými technickými znalosťami, komplexnými testovacími schopnosťami a dobre vybavenými laboratórnymi zariadeniami, spoločnosť prevádzkuje moderné výrobné linky a využíva najmodernejšie kontrolné a testovacie zariadenia. Získala certifikácie vrátane uznania národného high-tech podniku, systému manažérstva kvality ISO 9001, systému environmentálneho manažérstva ISO 14001, systému manažérstva bezpečnosti a ochrany zdravia pri práci OHSAS 18001, noriem „Zhejiang Manufacturing“ a certifikácie China Compulsory Product (CCC). Spoločnosť tiež vlastní národnú licenciu na výrobu priemyselných produktov.
Ako Ovládacie káble Továreň a Výrobcovia plastových izolovaných riadiacich káblov, spoločnosť vytvorila komplexný systém riadenia, pevne verí, že vynikajúca kvalita je kľúčom k spokojnosti zákazníkov a úspechu na trhu, čo pomáha budovať imidž špičkovej značky. Na základe potrieb zákazníkov sa spoločnosť neustále snaží o inovácie, aby maximalizovala prínosy pre svojich klientov.
Riadená princípmi dôslednosti, efektívnosti, integrity, pragmatizmu, skromnosti a jednoty, spoločnosť sa snaží stať globálnym zástancom zelených a ekologických produktov. Pri poskytovaní špičkových drôtov a káblov, dodávka Vlastný riadiaci kábel, je odhodlaná spolupracovať s partnermi zo všetkých sektorov prostredníctvom vedeckého riadenia, štandardizovanej výroby, prémiovej kvality, uspokojivého servisu a vynikajúcej povesti, aby dosiahla vzájomný úspech.
-
0 01
Registrovaná spoločnosť
-
0hektárov 02
Plocha továrne
-
003
Zamestnanci
-
0%04
Zamestnanci s viac ako 3 rokmi praxe tvoria
VYSOKÝ ŠTANDARDNÝ CERTIFIKÁT
Certifikácia a normy ochrany životného prostredia
Novinky a blog
Odborné znalosti z odvetvia
Ako napätie ovplyvňuje výber káblov v riadiacich systémoch
Napätie 450/750 V zapnuté ovládací kábel s plastovou izoláciou s nie je jednoducho maximálny prah – definuje triedu izolácie kábla a určuje kompatibilitu s ochrannými zariadeniami, svorkovnicami a krytmi. Nezodpovedajúce hodnoty napätia sú jednou z najčastejších príčin skorej degradácie izolácie v ovládacích paneloch.
V praxi riadiace obvody zriedka pracujú v blízkosti ich menovitého napäťového stropu. Rating namiesto toho riadi dielektrická pevnosť a povrchová vzdialenosť vyžaduje izolačný materiál. Pre nízkonapäťové riadiace systémy poskytujú káble s menovitým napätím 450/750 V zmysluplnú bezpečnostnú rezervu, najmä v prostrediach s prechodnými špičkami alebo zemnými poruchami.
Kľúčové faktory na zosúladenie s triedou napätia:
- Menovité napätie svorkovnice musí byť rovnaké alebo väčšie ako menovité napätie izolácie kábla
- Káblové priechodky a armatúry by mali byť určené pre rovnakú kategóriu inštalácie
- Spájanie káblov rôznych napäťových tried spolu vyžaduje izoláciu kábla s najvyšším hodnotením, ktorý sa aplikuje cez zväzok
- IEC 60227 a GB/T 9330 poskytujú formálny referenčný rámec pre tento rad káblov
Zhejiang Huapu Cable Co., Ltd. vyrába tieto káble v prísnom súlade s normami IEC a GB, čo dáva obstarávacím tímom istotu dokumentácie potrebnú na audity a systémové certifikácie.

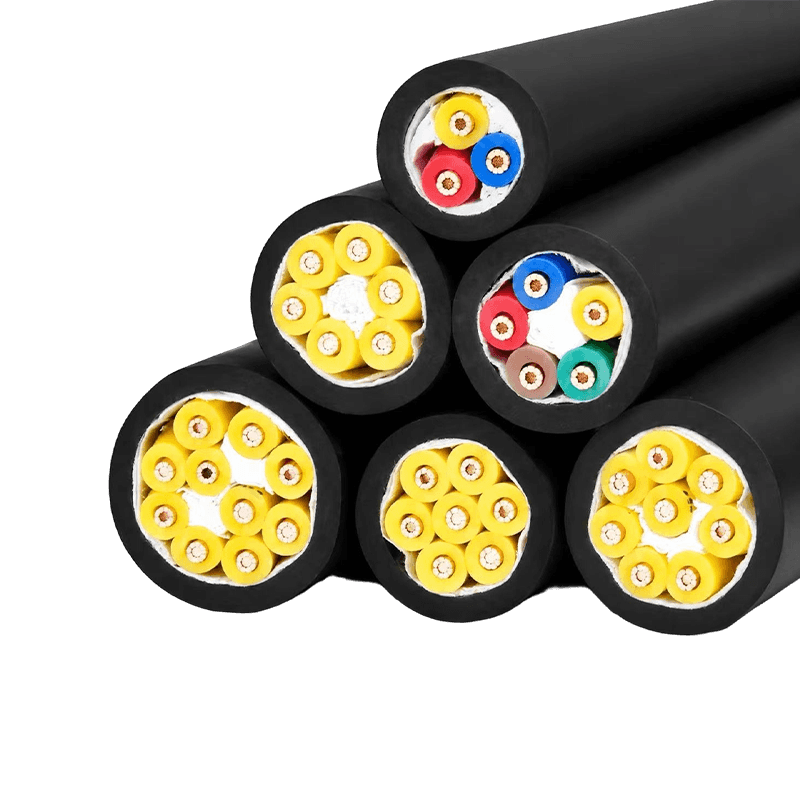

Počet jadier a prierez: Prispôsobenie viacžilového riadiaceho kábla k dizajnu vášho obvodu
Viacžilové ovládacie káble sú špecifikované dvoma primárnymi parametrami: počtom žíl a prierezom vodiča (mm²). Toto nie sú zameniteľné rozhodnutia – jedno riadi kapacitu signálu, druhé riadi schopnosť prenosu prúdu a pokles napätia na vzdialenosť.
| Aplikácia | Typický prierez | Dôvod |
|---|---|---|
| Prenos signálu prístroja | 0,5 – 0,75 mm² | Nízky prúd, priorita flexibility |
| PLC / reléové riadiace obvody | 1,0 – 1,5 mm² | Rovnováha aktuálnej kapacity a hustoty smerovania |
| Zapojenie ovládania motora / stýkača | 2,5 mm² | Vyššie prúdy cievky a dlhší chod |
| Ochranné obvody rozvodne | 2,5 – 4,0 mm² | Požiadavky na poruchový prúd a súlad s predpismi |
Výber počtu jadier by mal predvídať náhradné jadrá — priemyselná prax odporúča vyčleniť 10 – 20 % dodatočných jadier nad rámec súčasných potrieb obvodu, aby bolo možné prispôsobiť budúce úpravy bez opätovného ťahania káblov. To je obzvlášť dôležité pri elektrickom ovládaní obrábacích strojov a pri výrobe panelov, kde je dodatočná montáž nákladná.

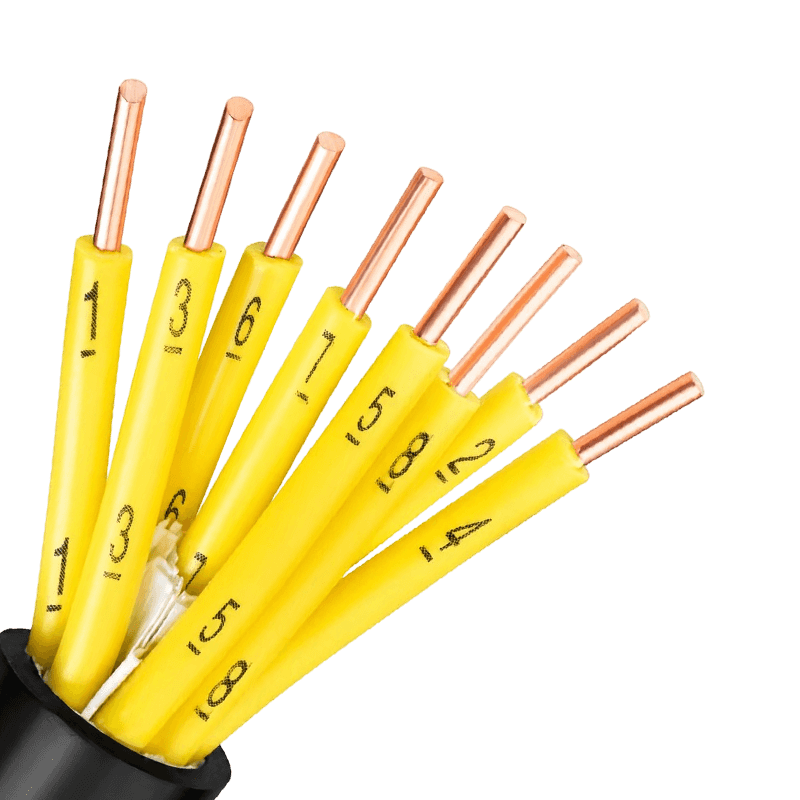

Pre husté viacžilové rozmiestnenia je dôležitá aj identifikácia vodičov: sekvenčné číslovanie, farebné kódovanie podľa IEC 60445 alebo ich kombinácia znižuje chyby pri uvádzaní do prevádzky a zjednodušuje sledovanie údržby.
PVC izolácia v riadiacich kábloch: Kde funguje a kde má svoje limity
PVC (polyvinylchlorid) zostáva dominantným izolačným materiálom pre ovládacie káble s plastovou izoláciou vďaka svojej nízkej cene, ľahkému spracovaniu a širokej chemickej odolnosti. Výber materiálu by sa však mal riadiť prostredím inštalácie, nielen cenou.
Kde štandardná PVC izolácia funguje dobre:
- Vnútorné inštalácie so stabilnou teplotou okolia (zvyčajne –15 °C až 70 °C)
- Ovládacie skrine, káblové žľaby a inštalačné systémy s obmedzenou expozíciou UV žiareniu
- Prostredie bez trvalého kontaktu s olejmi, rozpúšťadlami alebo koncentrovanými kyselinami
Kedy zvážiť alternatívy:
- Nízka dymivosť bez halogénov (LSHF/LSZH) varianty sú potrebné v uzavretých verejných priestoroch, tuneloch a železničných prostrediach, kde je regulovaná tvorba toxických výparov počas požiarov
- Nehorľavý alebo ohňovzdorný triedy sú špecifikované pre riadiace obvody elektrárne a systémy kritické z hľadiska bezpečnosti, kde je nevyhnutná nepretržitá integrita obvodu počas požiaru
- Izolácia zo zosieťovaného polyetylénu (XLPE) ponúka vynikajúcu tepelnú odolnosť pre aplikácie presahujúce 70 °C nepretržitej prevádzkovej teploty
Náš výrobný sortiment pokrýva všetky tieto kategórie izolácie, čo znamená, že špecifikátori môžu štandardizovať vzťahy s dodávateľmi, pričom stále spĺňajú požiadavky špecifické pre aplikáciu v rámci celého zariadenia.
Tienenie v riadiacich kábloch: Kedy je to potrebné a aký typ špecifikovať
Nie všetky viacžilový ovládací kábel chody vyžadujú tienenie, ale nesprávna identifikácia tých, ktoré tak robia, je častým zdrojom rušenia signálu v priemyselných inštaláciách. Rozhodnutie závisí od typu signálu, vedenia káblov a elektromagnetického prostredia zariadenia.
vo všeobecnosti Najzraniteľnejšie sú analógové signály (4–20 mA, 0–10 V) a nízkoúrovňové výstupy senzorov na elektromagnetické rušenie (EMI). Digitálne riadiace signály sú odolnejšie voči šumu, hoci tienenie sa stále odporúča, keď káble vedú paralelne s napájacími káblami na veľké vzdialenosti.
| Typ štítu | Pokrytie | Najlepšie pre | Kompromis |
|---|---|---|---|
| Hliníková fólia (celková) | ~100 % | Vysokofrekvenčné rušenie, kompaktné smerovanie | Menej pružný, náchylný na praskanie fólie pri opakovanom ohýbaní |

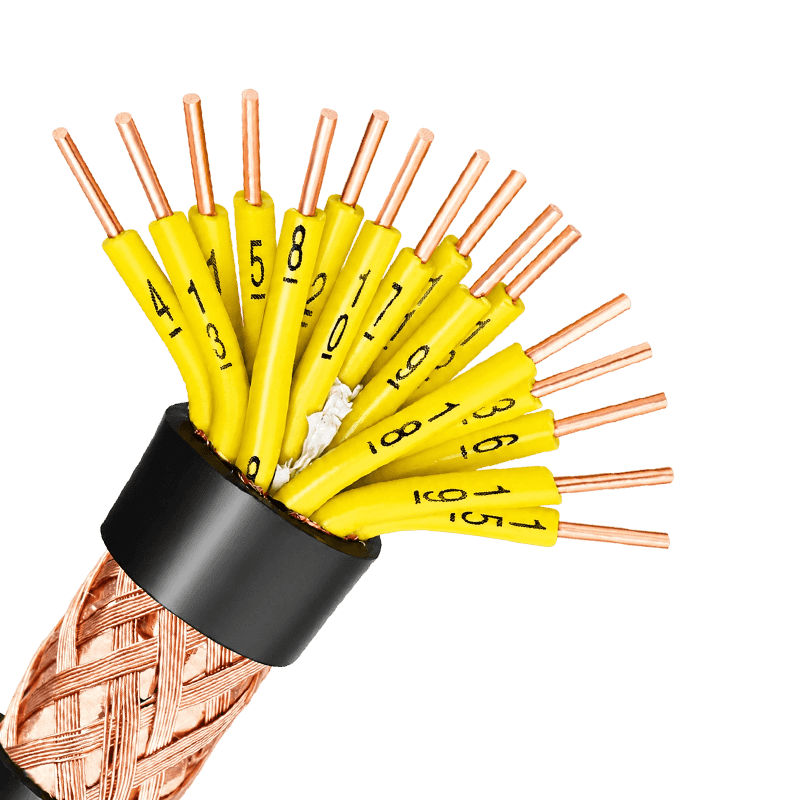

| Medený cop (celkový) | 85 – 95 % | Nízkofrekvenčné EMI, vlečné reťaze / pohyblivé aplikácie | Väčší priemer, vyššia cena |
| Jednotlivé párové tienenie | Za pár | Zabránenie presluchu medzi signálovými pármi | Zložitejšie ukončenie na oboch koncoch |
Bežne prehliadané pravidlo: uzemnenie štítu musí byť realizované len na jednom konci vo väčšine signálových obvodov prístroja, aby sa zabránilo prúdom v zemnej slučke, ktoré zavádzajú ten šum, ktorý má štít blokovať. V riadiacich obvodoch elektrárne a rozvodne sa môže prax uzemnenia líšiť — vždy postupujte podľa schémy uzemnenia systémového integrátora.
Rovnako dôležitá je disciplína smerovania: zachovanie fyzického oddelenia medzi zväzkami ovládacích káblov a silnoprúdovými napájacími káblami – v ideálnom prípade 200 mm alebo viac tam, kde sú paralelné chody nevyhnutné – znižuje rušenie pri zdroji a znižuje závislosť od samotného tienenia.
