Dodávatelia solárnych PV káblov
Domov / Séria káblov / Špeciálne káble / Fotovoltaické káble

Fotovoltaické káble Výrobcovia

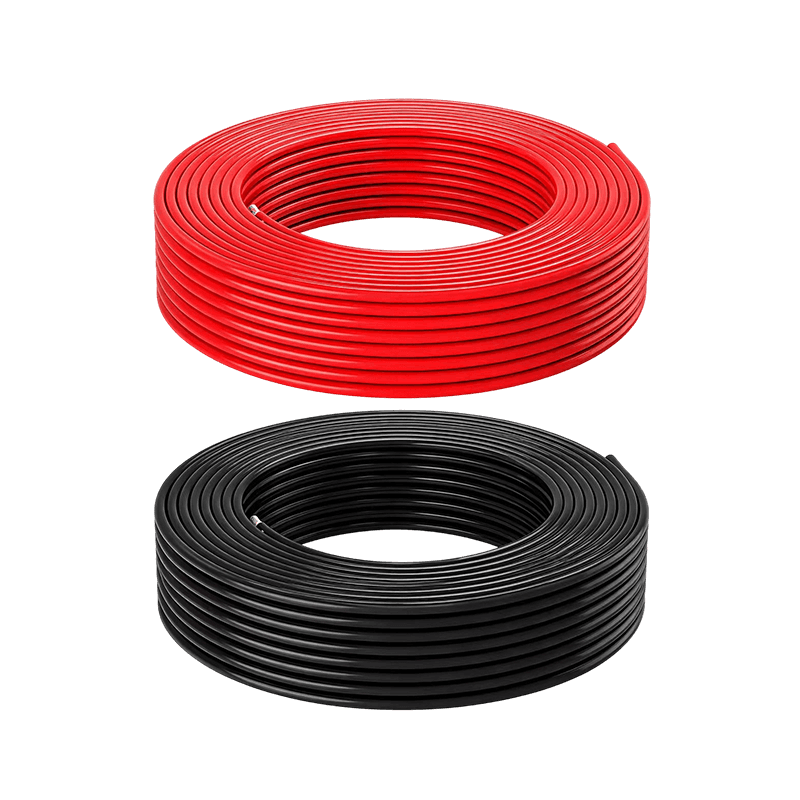

Solárne FV káble

Štrukturálne parametre

Dirigent TC / Holá Cu / Flexibilná Stranded Cu
Izolácia XLPO / XLPE / LSZH
Plášť XLPO / TPE / LSZH / UV odolný XLPO
Maximálna teplota vodiča 90–150 °C (prevádzka), do 250 °C (S/C)
Polomer ohybu 4-8D
Konfigurácia jadra 1C / Twin-Core
Rozsah prierezu 1,5 – 240 mm² (16 AWG – 500 kcmil)
Dirigent Flexibility Trieda 5/6

Charakteristika:

1. Odolné voči UV žiareniu, vhodné pre vonkajšie použitie;

2. Odolné voči vysokým a nízkym teplotám, so silnou prispôsobivosťou k životnému prostrediu;

3. Anti-aging, dlhá životnosť (viac ako 25 rokov);

4. Stabilný izolačný výkon zaisťujúci vysokú účinnosť výroby energie.

Aplikácia:

1. Systém solárnej fotovoltaickej elektrárne;

2. výroba elektriny pomocou strešnej fotovoltaickej siete;

3. Zapojenie fotovoltaického systému skladovania energie;

4. Projekt výroby distribuovanej fotovoltaickej energie

Popis:

V súlade s normami 2PIC 1169/08.2007 a EN50618:2014, vhodné pre scenáre jednosmerného napätia do 1,8 kV (jadro-jadro, neuzemnený systém), prispôsobiteľné na jednosmernú stranu fotovoltaických systémov (medzi fotovoltaickými článkami a jednosmernými svorkami meniča). Produkt je jednožilový flexibilný kábel, použiteľný podľa bezpečnostných noriem triedy II, podporujúci viacero káblov paralelne, aby spĺňal požiadavky na jednosmerný prenos fotovoltaických systémov.

Špecifikácie menovitého napätia: AC 0,6/1 kV, DC 1,8 kV a AC 1,0/1,0 kV, DC 1,5 kV; prevádzková teplota -40~90℃, maximálna teplota vodiča 120℃, krátkodobá skratová teplota 200℃; životnosť najmenej 25 rokov, odolnosť voči ozónu, odolnosť voči kyselinám a zásadám, vynikajúca izolačná odolnosť, dobrý ohyb pri nízkych teplotách a nízke dymové vlastnosti, v súlade s environmentálnymi požiadavkami EÚ RoHS. Teplota pokládky nie nižšia ako -20 ℃, polomer ohybu 4D (D je vonkajší priemer kábla).

Zabezpečenie stabilnej prevádzky systému: Vynikajúci izolačný odpor zaručuje účinnosť prenosu a znižuje riziko úniku; nízkoteplotný výkon sa prispôsobuje vonkajším nízkoteplotným inštaláciám; odolnosť voči ozónu a kyselinám/zásadám odoláva drsnej environmentálnej korózii a dlhá životnosť znižuje náklady na údržbu; nízka dymivosť a súlad so smernicou RoHS zaisťujú bezpečnosť aj ochranu životného prostredia a spĺňajú potreby novej fotovoltaickej energie.

So zameraním na požiadavky na jednosmernú stranu fotovoltaických systémov poskytuje adaptačné riešenia vo forme jednožilových flexibilných káblov. S viacerými špecifikáciami napätia, vynikajúcou prispôsobivosťou k životnému prostrediu a dlhou životnosťou vyhovuje potrebám fotovoltaických inštalácií rôznych mier.

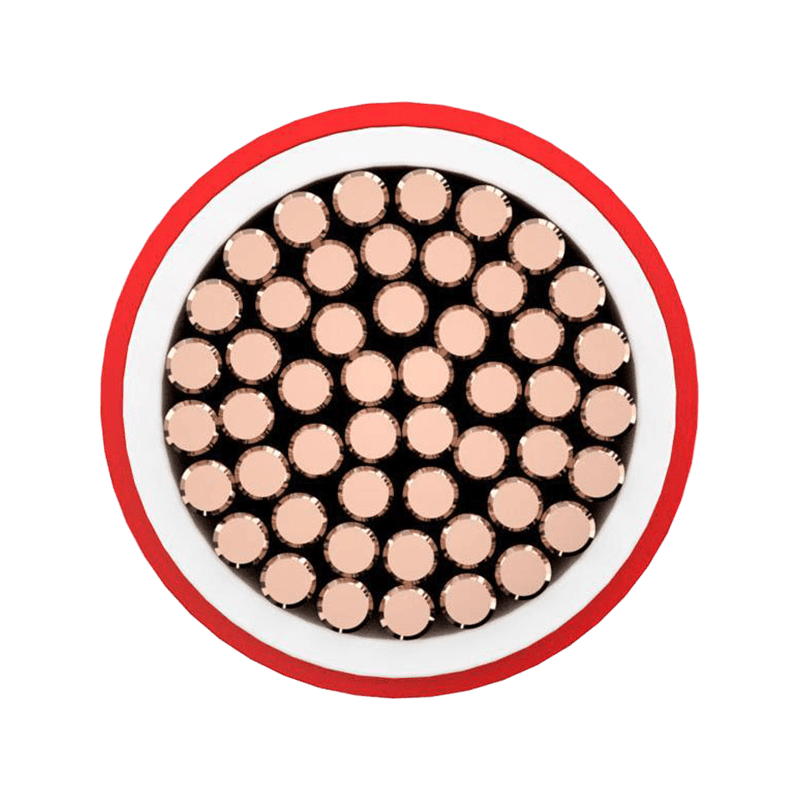

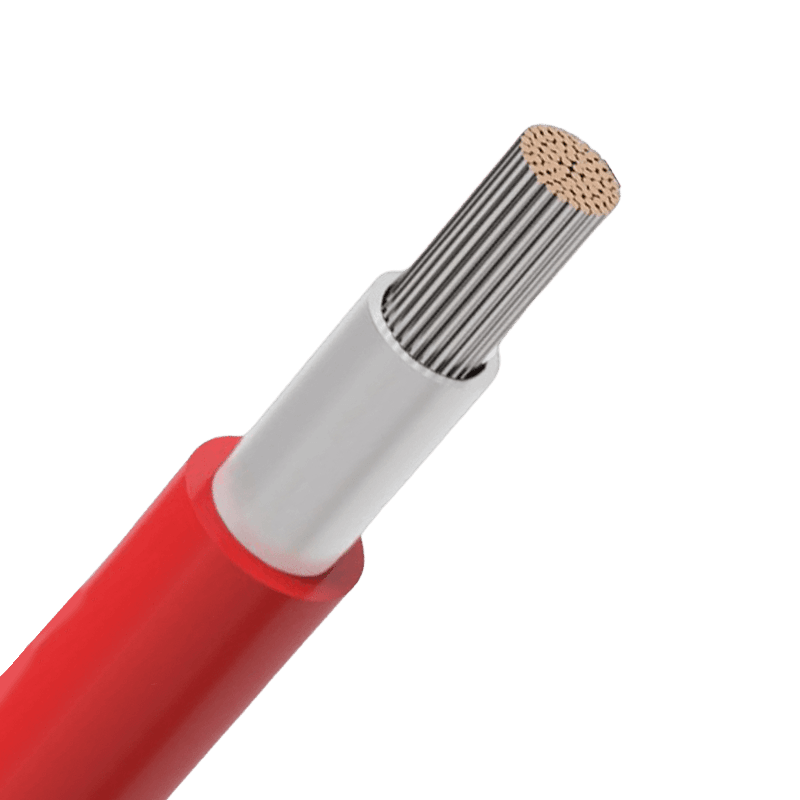

PV-F

Fotovoltaický kábel

Dirigent Pocínovaná meď
Izolácia Bezhalogénový polyolefín s nízkou dymivosťou, spomaľujúci horenie
Plášť Bezhalogénový polyolefín s nízkou dymivosťou, spomaľujúci horenie
Najvyššia teplota vodiča 90
Polomer ohybu 4D
Získajte ponuky
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.

O nás

Zhejiang Huapu Cable Co., Ltd.

Zhejiang Huapu Cable Co., Ltd. je profesionálny výrobca drôtov a káblov, ktorý integruje výrobu, predaj, výskum a vývoj a servis. Spoločnosť sa špecializuje na výrobu a vývoj širokého sortimentu produktov vrátane zosieťovaného polyetylénu a PVC izolovaných silových káblov, riadiacich káblov, nadzemných káblov, hliníkových laniek, oceľových laniek s hliníkovým jadrom, stavebných drôtov, všeobecných flexibilných káblov s gumovou izoláciou, napájacích šnúr, rádiových frekvenčných káblov, komunikačných káblov, počítačových káblov, ako aj špeciálnych elektrických zariadení, ako sú káble s nízkym obsahom dymu, bez halogénov, spomaľujúce horenie, odolné voči ohňu a ohňovzdorné káble.

Ako Fotovoltaické káble Výrobcovia a Fotovoltaické káble Dodávatelia v Číne, vybavená pokročilou technológiou, silnými technickými znalosťami, komplexnými testovacími schopnosťami a dobre vybavenými laboratórnymi zariadeniami, spoločnosť prevádzkuje moderné výrobné linky a využíva najmodernejšie kontrolné a testovacie zariadenia. Získala certifikácie vrátane uznania národného high-tech podniku, systému manažérstva kvality ISO 9001, systému environmentálneho manažérstva ISO 14001, systému manažérstva bezpečnosti a ochrany zdravia pri práci OHSAS 18001, noriem „Zhejiang Manufacturing“ a certifikácie China Compulsory Product (CCC). Spoločnosť tiež vlastní národnú licenciu na výrobu priemyselných produktov.

Ako Fotovoltaické káble Továreň a Dodávatelia solárnych PV káblov, spoločnosť vytvorila komplexný systém riadenia, pevne verí, že vynikajúca kvalita je kľúčom k spokojnosti zákazníkov a úspechu na trhu, čo pomáha budovať imidž špičkovej značky. Na základe potrieb zákazníkov sa spoločnosť neustále snaží o inovácie, aby maximalizovala prínosy pre svojich klientov.

Riadená princípmi dôslednosti, efektívnosti, integrity, pragmatizmu, skromnosti a jednoty, spoločnosť sa snaží stať globálnym zástancom zelených a ekologických produktov. Pri poskytovaní špičkových drôtov a káblov, dodávka Vlastný solárny PV kábel 4mm², je odhodlaná spolupracovať s partnermi zo všetkých sektorov prostredníctvom vedeckého riadenia, štandardizovanej výroby, prémiovej kvality, uspokojivého servisu a vynikajúcej povesti, aby dosiahla vzájomný úspech.

  • Zhejiang Huapu Cable Co., Ltd.

    0 01

    Registrovaná spoločnosť

  • Zhejiang Huapu Cable Co., Ltd.

    0hektárov 02

    Plocha továrne

  • Zhejiang Huapu Cable Co., Ltd.

    003

    Zamestnanci

  • Zhejiang Huapu Cable Co., Ltd.

    0%04

    Zamestnanci s viac ako 3 rokmi praxe tvoria

VYSOKÝ ŠTANDARDNÝ CERTIFIKÁT

Certifikácia a normy ochrany životného prostredia

Zobraziť viac
Novinky a blog
  • Solárne káble AD7 vs AD8: Aký je rozdiel a ktorý z nich by ste si mali vybrať? Solárne káble AD7 vs AD8: Aký je rozdiel a ktorý z nich by ste si mali vybrať?
    21 Jul 26- Úvod Keďže globálny fotovoltaický (PV) priemysel neustále expauje, výkon solárnych káblov zohráva rozhodujúcu úlohu pri zabezpečovaní bezpečnosti, spoľahlivosti a dlhodobého výkonu solárnych systémov. Očakáva sa, že moderné FV káble budú fungovať viac ako 25 rokov, pričom budú neustále vystavené: ...
  • Vysokonapäťové napájacie káble: Sprievodca návrhom, výberom a aplikáciami Vysokonapäťové napájacie káble: Sprievodca návrhom, výberom a aplikáciami
    17 Jul 26- Čo definuje a Vysokonapäťový napájací kábel ? Jedna trasa vysokonapäťového kábla dokáže preniesť viac ako 1 000 MW elektriny, čo je dosť na napájanie stredne veľkého mesta. Podľa technickej klasifikácie pracujú vysokonapäťové káble pri menovitých napätiach nad 33 kV (IEC 60183) alebo 69 kV (IEEE)...
  • Viacžilové ovládacie káble s plastovou izoláciou: priemyselný výber Viacžilové ovládacie káble s plastovou izoláciou: priemyselný výber
    10 Jul 26- Základ spoľahlivého prenosu signálu V moderných automatizovaných zariadeniach nie je spoľahlivý ovládací kábel komoditou, ale kritickým komponentom, ktorý zabezpečuje integritu každého signálu medzi ovládačmi, snímačmi a ovládačmi. Viacžilové plastové izolované ovládacie káble sa etablovali ako c...
Odborné znalosti z odvetvia

Stratégie vedenia káblov pre fotovoltaické káble vo veľkých solárnych elektrárňach

Vo veľkých fotovoltaických inštaláciách zohráva vedenie káblov rozhodujúcu úlohu pri udržiavaní účinnosti systému a dlhodobej spoľahlivosti. Fotovoltaické káble často fungujú vonku po celé desaťročia, sú vystavené ultrafialovému žiareniu, teplotným výkyvom, prachu a mechanickému namáhaniu. Výrobcovia ako Zhejiang Huapu Cable Co., Ltd., profesionálna káblová a káblová spoločnosť integrujúca výrobu, predaj, výskum a servis, vyvíjajú káblové riešenia, ktoré dokážu podporiť tieto náročné podmienky. Spoločnosť sídli na ulici Zhiyuan č. 39 v zóne hospodárskeho rozvoja Deqing neďaleko Hangzhou, s pohodlným prístupom k národnej diaľnici 104 a blízkym rýchlostným cestám, čo umožňuje efektívnu distribúciu špecializovaných fotovoltaických káblov do projektov obnoviteľnej energie.

Jedným z praktických aspektov dizajnu solárnych fariem je minimalizácia elektrických strát spôsobených nadmernou dĺžkou kábla alebo zlým usporiadaním trasy. V inštaláciách v technickom meradle sú fotovoltaické káble zvyčajne vedené medzi solárnymi modulmi, zlučovačmi a invertormi. Inžinieri často navrhujú káblové trasy, ktoré znižujú ohybové napätie a vyhýbajú sa oblastiam, kde sa môže po daždi hromadiť voda.

  • Vyvýšené káblové žľaby alebo rúrky odolné voči UV žiareniu pomáhajú predchádzať dlhodobému kontaktu s horúcimi povrchmi zeme.
  • Správna vzdialenosť medzi káblami zlepšuje odvod tepla a znižuje straty energie počas špičkových výrobných období.
  • Flexibilné solárne FV káble umožňujú jednoduché vedenie okolo modulových štruktúr a nosných rámov.
  • Ochranné svorky a káblové spony znižujú poškodenie vibráciami spôsobené vetrom.

Starostlivé vedenie káblov nielen zlepšuje elektrickú účinnosť, ale tiež zjednodušuje postupy údržby, čo technikom umožňuje kontrolovať alebo vymieňať časti kábla bez narušenia prevádzky celého solárneho poľa.

Výkonové charakteristiky solárneho AC napájacieho kábla vo fotovoltaických systémoch pripojených k sieti

Solárny AC napájací kábel sú zodpovedné za prenos elektriny z meničov do transformátorov a prípadne do elektrickej siete. Na rozdiel od jednosmerných fotovoltaických káblov používaných medzi solárnymi modulmi, AC káble musia zvládnuť záťaž striedavým prúdom, vyššie úrovne napätia a niekedy aj dlhšie prenosové vzdialenosti v rámci solárneho zariadenia. Výrobcovia vrátane Zhejiang Huapu Cable Co., Ltd. navrhujú solárne AC napájacie káble s izolačnými materiálmi a štruktúrami vodičov, ktoré sú schopné udržiavať stabilný výkon pri nepretržitých cykloch zaťaženia.

Výkon solárnych AC káblov ovplyvňuje niekoľko konštrukčných parametrov. Prierez vodiča, hrúbka izolácie a teplotný rozsah musia byť starostlivo vyvážené, aby sa predišlo nadmerným stratám energie a prehriatiu. Okrem toho musia materiály plášťa káblov odolávať UV žiareniu a poveternostným vplyvom, pretože mnohé káble sú inštalované vonku bez dodatočných ochranných konštrukcií.

Parametre kábla Typická požiadavka Vplyv na výkon systému
Materiál vodiča Pocínovaná meď alebo meď s vysokou vodivosťou Zlepšuje odolnosť proti korózii a elektrickú vodivosť
Hodnotenie teploty izolácie 90 až 120 °C Umožňuje stabilnú prevádzku pri nepretržitom zaťažení
Vonkajší plášť Odolný voči UV žiareniu a poveternostným vplyvom Chráni káble pred slnečným žiarením a vplyvom prostredia

Optimalizáciou týchto konštrukčných parametrov dokážu solárne AC napájacie káble spoľahlivo zvládnuť kolísavý energetický výstup typický pre fotovoltické systémy pri zachovaní bezpečných prevádzkových teplôt.

Materiál a certifikácia pre Solárny kábel TUV 2 PfG 1169

Certifikačné normy zohrávajú kľúčovú úlohu pri zabezpečovaní spoľahlivosti solárny FV kábel produkty používané v globálnych fotovoltaických projektoch. Jednou zo všeobecne uznávaných certifikácií pre solárne káble je TUV 2 PfG 1169, ktorá definuje výkonnostné požiadavky týkajúce sa odolnosti izolácie, teplotnej odolnosti a dlhodobého vystavenia životnému prostrediu. Výrobcovia káblov, ako napríklad Zhejiang Huapu Cable Co., Ltd., ktorí sa nachádzajú v zóne hospodárskeho rozvoja Deqing neďaleko Hangzhou, vyvíjajú fotovoltaické káble, ktoré spĺňajú medzinárodné testovacie štandardy, aby podporili nasadenie globálnej solárnej infraštruktúry.

Káble vyhovujúce norme TUV 2 PfG 1169 zvyčajne používajú zosieťované izolačné materiály navrhnuté tak, aby odolávali ultrafialovému žiareniu, vystaveniu ozónu a tepelnému starnutiu. Tieto materiály zabezpečujú, že fotovoltaické káble si zachovávajú elektrickú integritu po celé desaťročia napriek nepretržitému vystaveniu slnečnému žiareniu a poveternostným podmienkam.

Typické požiadavky na výkon

  • Odolnosť voči ultrafialovému žiareniu a vonkajším poveternostným vplyvom.
  • Vysoká tepelná odolnosť vhodná pre dlhodobú prevádzku pri zvýšených teplotách.
  • Vylepšená mechanická flexibilita na podporu inštalácie na pohyblivé solárne sledovacie systémy.
  • Odolnosť voči vlhkosti, ozónu a chemikáliám vo vonkajšom prostredí.

Tieto certifikačné požiadavky zaisťujú, že fotovoltaické káble zostanú bezpečné a spoľahlivé počas prevádzkovej životnosti solárnych systémov.

Praktické úvahy o použití solárneho fotovoltického kábla 4 mm² v distribuovaných solárnych inštaláciách

Solárny FV kábel 4mm² je široko používaný v rezidenčných a malých komerčných fotovoltaických inštaláciách, pretože poskytuje efektívnu rovnováhu medzi prúdovou kapacitou, flexibilitou a pohodlnosťou inštalácie. V distribuovaných solárnych systémoch inštalovaných na strechách alebo malých pozemných poliach sa táto veľkosť kábla bežne používa na pripojenie solárnych modulov k zlučovacím boxom alebo invertorom.

Výkon solárneho kábla 4 mm² závisí od dĺžky inštalácie, okolitej teploty a podmienok zoskupenia káblov. V husto uložených strešných inštaláciách môže nahromadenie tepla znížiť povolenú prúdovú kapacitu káblov. Inžinieri preto často vypočítavajú faktory zníženia výkonu, aby zabezpečili, že kábel bude fungovať v rámci bezpečných tepelných limitov.

  • Ak je to možné, obmedzte dĺžku kábla, aby ste znížili pokles napätia v malých solárnych systémoch.
  • Pri inštalácii káblov na odkryté strechy používajte káblové zväzky a podpery odolné voči UV žiareniu.
  • Uistite sa, že konektory sú kompatibilné s veľkosťou vodiča 4 mm², aby sa zabránilo prehriatiu v miestach pripojenia.
  • Umožnite dostatočné prúdenie vzduchu okolo káblových zväzkov, aby ste znížili akumuláciu tepla.

Pri správnej inštalácii poskytujú fotovoltaické káble 4 mm² stabilný a efektívny elektrický prenos pre distribuované solárne energetické systémy, čím pomáhajú maximalizovať energetický výstup strešných solárnych inštalácií.
