Vysokonapäťové napájacie káble: Sprievodca návrhom, výberom a aplikáciami

Čo definuje a Vysokonapäťový napájací kábel ?

Jedna trasa vysokonapäťového kábla dokáže preniesť viac ako 1 000 MW elektriny, čo je dosť na napájanie stredne veľkého mesta. Podľa technickej klasifikácie pracujú vysokonapäťové káble pri menovitých napätiach nad 33 kV (IEC 60183) alebo 69 kV (IEEE). Tieto káble spájajú výrobné závody s rozvodňami, mestskými distribučnými uzlami a veľkými priemyselnými areálmi, kde alternatívy s nižším napätím nedokážu zvládnuť záťaž.

Nad 150 kV sa označenie posúva na extra vysoké napätie (EHV) a nad 345 kV platí ultravysoké napätie (UHV). Bez ohľadu na triedu, všetky vysokonapäťové napájacie káble majú spoločnú požiadavku: musia zvládať extrémne elektrické namáhanie, tepelnú rozťažnosť a environmentálne riziká po celé desaťročia bez zlyhania.

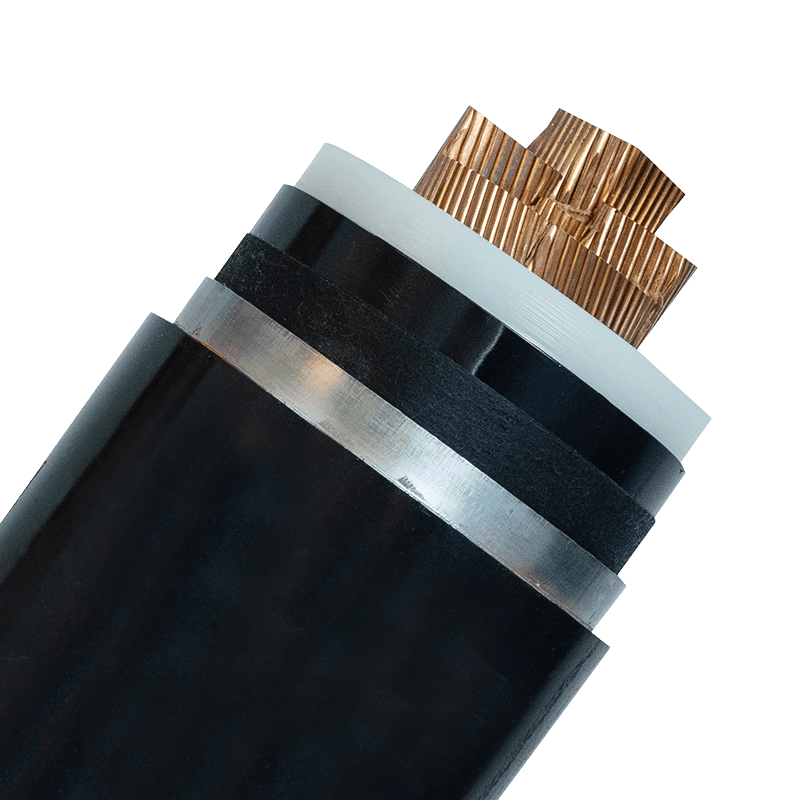

Vysokonapäťový napájací kábels Manufacturers, Suppliers, Factory

Ako čínski výrobcovia vysokonapäťových napájacích káblov, dodávatelia vysokonapäťových napájacích káblov a továreň spoločnosť Huapu ponúka na predaj vlastné izolované napájacie káble 38/66 kV-290/500 kV XLPE.

Zobraziť produkt →

Hlavné komponenty a veda o materiáloch

Moderná konštrukcia káblov VN sleduje štruktúru usporiadaných vrstiev. Vodič je typicky lankový hliník alebo meď, zvolený pre dostatočnú kapacitu a mechanickú flexibilitu. Veľkosť vodičov sa pohybuje od 300 mm² do viac ako 2 500 mm² pre prenosové obvody. Bezprostredne nad vodičom leží polovodivá clona, ​​ktorá rovnomerne rozdeľuje elektrické pole a zabraňuje čiastočnému výboju.

Izolačná vrstva je najdôležitejším prvkom. Zosieťovaný polyetylén (XLPE) do značnej miery nahradil tradičný olejom impregnovaný papier vďaka vyššej prevádzkovej teplote (90 °C nepretržite, preťaženie 130 °C) a nižším dielektrickým stratám. Pre špeciálne podmienky, ako sú podmorské káble, etylén-propylénová guma (EPR) ponúka zvýšenú flexibilitu a odolnosť voči vode. Polovodivé izolačné tienenie a kovové tienenie (medené drôty alebo páska) tvoria uzemnené tienenie, ktoré obsahuje elektrické pole v kábli.

Vonkajšie vrstvy poskytujú mechanickú ochranu: vrstva podstielky, kovové pancierovanie (oceľový drôt alebo páska pre zakopané aplikácie) a plášť z extrudovaného polyméru – často PVC, polyetylén alebo zlúčeniny spomaľujúce horenie. Pri požiarne kritických inštaláciách dodávajú minerálne izolované konštrukcie alebo špeciálne plášte pasívnu požiarnu odolnosť.

XLPE predstavuje viac ako 80 % nových inštalácií HV káblov na celom svete , poháňané nižšou údržbou a lepším tepelným výkonom.

Ako vybrať správny HV kábel

Špecifikácia začína napätím systému a úrovňami porúch, ale skutočný výkon závisí od prispôsobenia kábla inštalačnému prostrediu. Začnite určením požadovaného menovitého napätia (U0/U) – pre systém 132 kV je typické U0/U 76/132 kV. Ďalej vypočítajte nepretržitú ampacity na základe tepelného odporu pôdy (pre podzemné káble) alebo okolitej teploty a slnečného žiarenia (pre strop). Normy ako IEC 60287 poskytujú rámec výpočtu.

Faktory, ktoré priamo ovplyvňujú výber kábla:

• Hodnotenie skratu: Kábel musí odolať maximálnemu poruchovému prúdu 1–3 sekundy bez toho, aby prekročil svoj tepelný limit.
• Spôsob inštalácie: Priamo zakopané, v potrubí, vo vzduchu alebo ponorené – každé ovplyvňuje rozptyl tepla a potreby mechanickej ochrany.
• Nebezpečenstvo pre životné prostredie: Chemikálie, vystavenie UV žiareniu, napadnutie hlodavcami a vibrácie v priemyselných závodoch vyžadujú špeciálne opláštenie. Pre oblasti bohaté na uhľovodíky, nehorľavé vysokoteplotné káble môže byť potrebné popri VN okruhu.

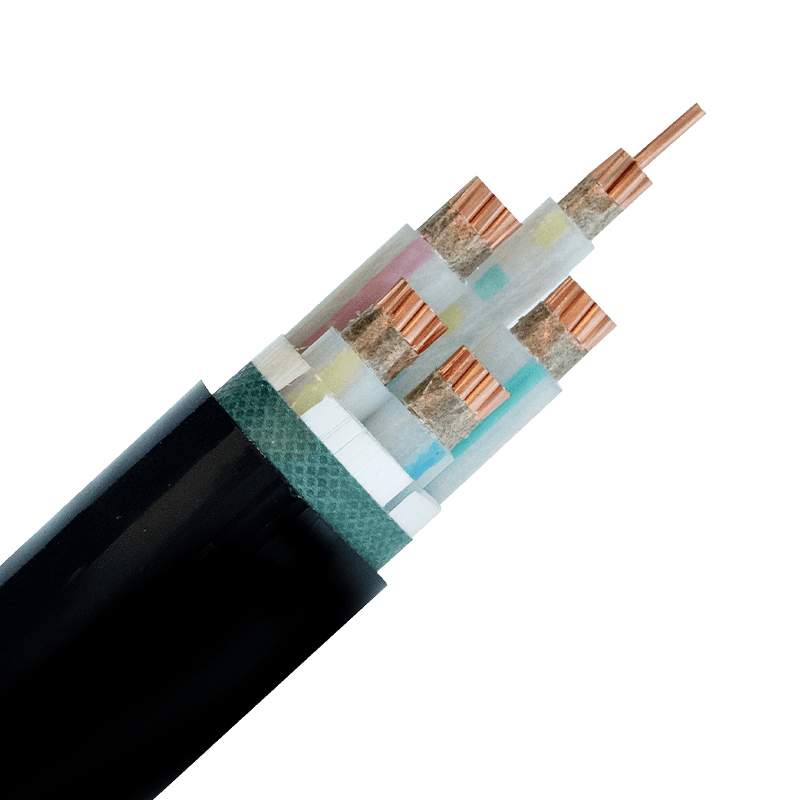

IEC 60331 Výrobcovia káblov odolných voči ohňu a vysokej teplote

Huapu je výrobcom nehorľavých káblov IEC 60331, Čína Továreň na vysokoteplotné káble ponúka veľkoobchodné dátové centrum ohňovzdorných káblov.

Zobraziť produkt →

• Polomer ohybu: Počas inštalácie je potrebné dodržať minimálny polomer ohybu (zvyčajne 15–20-násobok priemeru kábla), aby sa zabránilo poškodeniu izolácie.

Porovnanie VN káblov s strednonapäťové silové káble , prvé z nich vyžadujú hrubšiu izoláciu, robustnejšie sitá a prísne testovanie čiastočného vybitia podľa IEC 60840 (do 150 kV) alebo IEC 62067 (nad 150 kV).

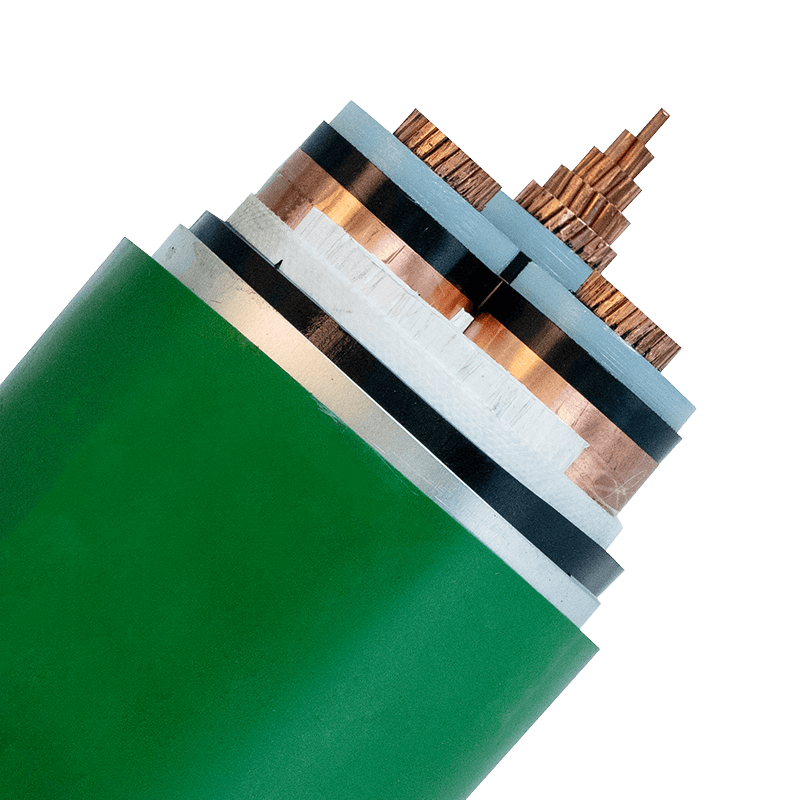

Výrobcovia strednonapäťových napájacích káblov, dodávatelia, továreň

Ako čínski výrobcovia strednonapäťových napájacích káblov, dodávatelia strednonapäťových napájacích káblov a továreň ponúka Huapu na predaj vlastný 3,6/6kV-26/35kV krížený polyetylénový XLPE izolovaný napájací kábel.

Zobraziť produkt →

Najlepšie postupy inštalácie

Kladenie vysokonapäťových káblov je presná operácia. Hĺbka výkopu, materiál podstielky a ťahové napätie musia byť kontrolované, aby sa zabránilo mechanickému namáhaniu. Typický 132 kV jednožilový kábel s hmotnosťou 15 kg/m môže vyvinúť ťažnú silu viac ako 20 kN – prekročenie bezpečných limitov, ak nie je monitorované. Použitie káblových valčekov, správnych ťažných ôk a otočných čapov je nemenné.

Hlavné pravidlá inštalácie:

• Ťahové napätie: Pre medené vodiče obmedzte ťažnú silu na 50 N/mm² prierezu vodiča; pre hliník, 30 N/mm².
• Bočný tlak: V ohyboch musí pri väčšine konštrukcií zostať prítlak bočnej steny pod 5 000 N/m.
• Polomer ohybu: Dodržiavajte polomer aspoň 15D pre jednožilové káble a 20D pre trojžilové káble (kde D je vonkajší priemer kábla).
• Vzdialenosť spojov a zakončení: Umiestnite spoje mimo dopravných oblastí a v intervaloch typicky presahujúcich 500 m, aby sa minimalizovalo riziko poruchy.

Po inštalácii testy integrity plášťa a vysokonapäťové jednosmerné alebo VLF testovanie overia stav izolácie pred napájaním. Preskočenie meraní čiastočného výboja po inštalácii je hlavnou príčinou skorého zlyhania kábla.

Protokoly testovania a uvedenia do prevádzky

Každý káblový systém VN prechádza sekvenciou testov na potvrdenie zhody s IEC 60840, 62067 alebo regionálnymi ekvivalentmi ako IEEE 48. Rutinné výrobné testy pre každú cievku zahŕňajú odpor vodiča, úroveň čiastočného vybitia (PD) pri 1,25 U0 a hrúbku izolácie. Prahová hodnota akceptácie PD pre nový kábel XLPE je zriedka nad 5 pC pri 1,25-násobku menovitého napätia.

Metódy testovania na mieste:

• Testovanie pri veľmi nízkej frekvencii (VLF): Aplikuje sínusové napätie 0,1 Hz, zvyčajne 3 U0 na 15 – 60 minút, na zistenie defektov izolácie bez poškodenia kábla.
• Mapovanie čiastočného vypúšťania: Reflektometria v časovej oblasti identifikuje miesta porúch s presnosťou na úrovni metra.
• Testovanie integrity plášťa: Jednosmerné napätie 5–10 kV zabezpečuje kontinuitu vonkajšieho plášťa a kovového tienenia.

Dobre zdokumentovaná správa o uvedení do prevádzky urýchľuje spracovanie záruky a schvaľovanie poistenia.

Cesta vpred: Trendy v HV prenose

Vysokonapäťový jednosmerný prúd (HVDC) pretvára prenos energie na veľké vzdialenosti, pričom extrudované káble XLPE teraz pracujú pri ±525 kV. Dátové centrá a veterné farmy na mori zvyšujú dopyt po kompaktných kábloch s vysokou kapacitou a integrovaným monitorovaním z optických vlákien. Ďalšou rozvíjajúcou sa praxou je prijatie ekologických plášťov bez halogénov bez ohrozenia požiarnej účinnosti.

Medzitým požiadavky na inteligentnú sieť tlačia na distribuované snímanie teploty (DTS) a hodnotenie dynamických liniek v reálnom čase, čo operátorom umožňuje maximalizovať využitie aktív a zároveň predchádzať tepelnému preťaženiu. Bez ohľadu na technológiu zostáva výber správneho vysokonapäťového napájacieho kábla a dodržiavanie prísnych noriem inštalácie a testovania základom odolnej siete.
