Vysokonapäťové napájacie káble Dodávatelia
Domov / Séria káblov / Napájacie káble / Vysokonapäťové napájacie káble

Vysokonapäťové napájacie káble Výrobcovia

38/66kV-290/500kV XLPE izolované napájacie káble

Štrukturálne parametre

Dirigent Cu / Al / TC / Žíhaná Cu / Compact Stranded Cu
Dirigent Shielding Layer XLPE SC / SC PE / Lepená alebo odstrániteľná SC zmes
Izolácia XLPE / TR-XLPE / EPR / HEPR / LSZH
Izolácia Shielding Layer XLPE SC / Lepená SC vrstva / Stripovateľná SC vrstva
Kovová vrstva Al páska / Cu drôt / Cu páska / Pb plášť / vlnitý Al plášť
Plášť PVC / PE / LSZH / HDPE / MDPE / FR-PVC / UV odolný PE / olej odolný plášť
Maximálna teplota vodiča 70–130 °C (prevádzka), do 250 °C (S/C)
Konfigurácia jadra 1C / 2C / 3C / 4C / 5C / Viacjadrá
Rozsah prierezu 16 – 4 000 mm² (250 – 8 000 kcmil)
Dirigent Flexibility Trieda 1/2/5/6

Charakteristika:

1. Vynikajúca tepelná odolnosť a odolnosť proti starnutiu; dlhodobá prevádzková teplota až do 90 ℃

2. Dobrý výkon elektrickej izolácie; nízka úroveň čiastočného výboja a nízka dielektrická strata

3. Vysoká mechanická pevnosť, odolnosť proti korózii a odolnosť voči praskaniu vplyvom prostredia

4. Flexibilná inštalácia, vhodná pre rôzne scenáre inštalácie, ako je podzemie a tunely

Aplikácia:

1. Chrbtica energetického systému: mestské energetické siete, priemyselné parky a projekty ultravysokého napätia

2. Prenos energie na veľké vzdialenosti: vysokoprúdové, vysokokapacitné prenosové vedenia

3. Kritické zariadenia: jadrové elektrárne, rozvodne, železničná doprava, dátové centrá atď.

4. Mestské podzemné káblové inžinierstvo: môže nahradiť tradičné olejom impregnované káble s papierovou izoláciou, čím sa zvýši bezpečnosť

Popis:

Ako hlavný produkt na prenos energie je vhodný pre scenáre vysokého napätia v rozsahu od 38 kV do 500 kV. Využitím izolácie zo zosieťovaného polyetylénu má vynikajúci elektrický výkon a mechanickú stabilitu, čo umožňuje dlhodobú spoľahlivú prevádzku v zložitých prostrediach. Podporuje požiadavky na prenos energie s veľkým rozpätím a vysokým zaťažením a je kľúčovým zariadením pre modernú výstavbu a modernizáciu elektrickej siete.

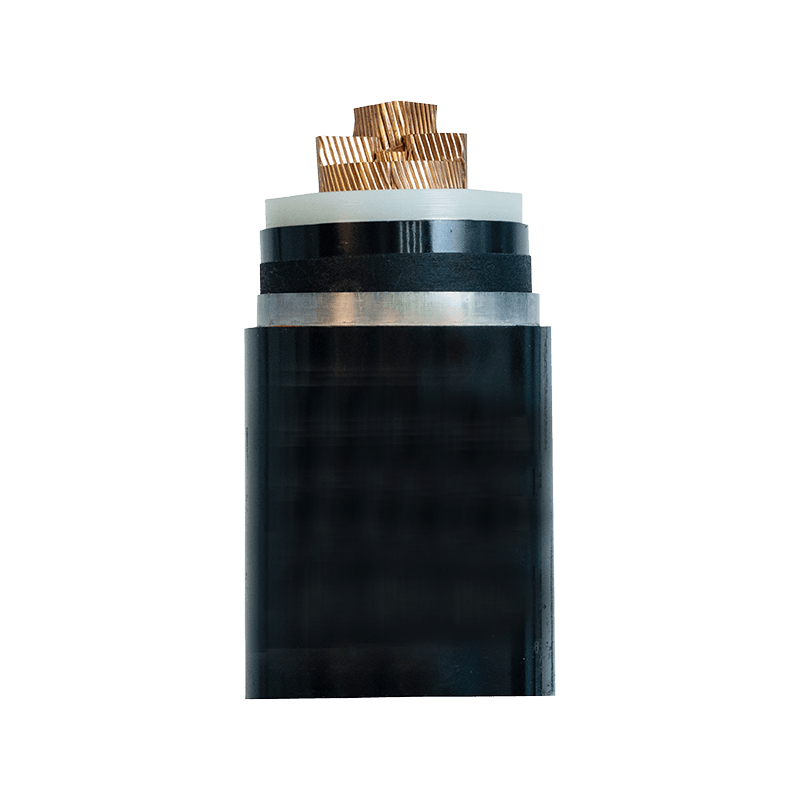

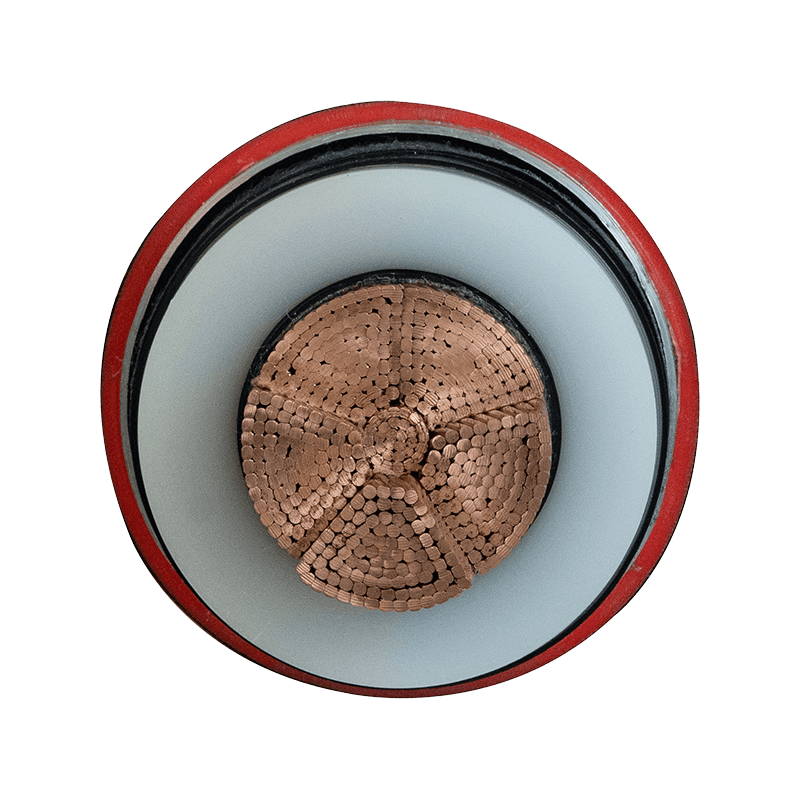

ZC-YJPL03 127/220KV 1*3500

127/220 kV XLPE izolovaný kábel

Dirigent Meď
Dirigent shielding layer Zosieťovaný polyetylén
Izolácia Zosieťovaný polyetylén
Izolačná tieniaca vrstva Zosieťovaný polyetylén
Kovová vrstva (proti rušeniu) Hliníková páska
Plášť PVC
Najvyššia teplota vodiča 90
Získajte ponuky
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.
  • Zhejiang Huapu Cable Co., Ltd.

O nás

Zhejiang Huapu Cable Co., Ltd.

Zhejiang Huapu Cable Co., Ltd. je profesionálny výrobca drôtov a káblov, ktorý integruje výrobu, predaj, výskum a vývoj a servis. Spoločnosť sa špecializuje na výrobu a vývoj širokého sortimentu produktov vrátane zosieťovaného polyetylénu a PVC izolovaných silových káblov, riadiacich káblov, nadzemných káblov, hliníkových laniek, oceľových laniek s hliníkovým jadrom, stavebných drôtov, všeobecných flexibilných káblov s gumovou izoláciou, napájacích šnúr, rádiových frekvenčných káblov, komunikačných káblov, počítačových káblov, ako aj špeciálnych elektrických zariadení, ako sú káble s nízkym obsahom dymu, bez halogénov, spomaľujúce horenie, odolné voči ohňu a ohňovzdorné káble.

Ako Vysokonapäťové napájacie káble Výrobcovia a Vysokonapäťové napájacie káble Dodávatelia v Číne, vybavená pokročilou technológiou, silnými technickými znalosťami, komplexnými testovacími schopnosťami a dobre vybavenými laboratórnymi zariadeniami, spoločnosť prevádzkuje moderné výrobné linky a využíva najmodernejšie kontrolné a testovacie zariadenia. Získala certifikácie vrátane uznania národného high-tech podniku, systému manažérstva kvality ISO 9001, systému environmentálneho manažérstva ISO 14001, systému manažérstva bezpečnosti a ochrany zdravia pri práci OHSAS 18001, noriem „Zhejiang Manufacturing“ a certifikácie China Compulsory Product (CCC). Spoločnosť tiež vlastní národnú licenciu na výrobu priemyselných produktov.

Ako Vysokonapäťové napájacie káble Továreň a 38/66kV-290/500kV XLPE izolované napájacie káble Dodávatelia, spoločnosť vytvorila komplexný systém riadenia, pevne verí, že vynikajúca kvalita je kľúčom k spokojnosti zákazníkov a úspechu na trhu, čo pomáha budovať imidž špičkovej značky. Na základe potrieb zákazníkov sa spoločnosť neustále snaží o inovácie, aby maximalizovala prínosy pre svojich klientov.

Riadená princípmi dôslednosti, efektívnosti, integrity, pragmatizmu, skromnosti a jednoty, spoločnosť sa snaží stať globálnym zástancom zelených a ekologických produktov. Pri poskytovaní špičkových drôtov a káblov, dodávka Vlastný 38/66kV-290/500kV XLPE izolované napájacie káble, je odhodlaná spolupracovať s partnermi zo všetkých sektorov prostredníctvom vedeckého riadenia, štandardizovanej výroby, prémiovej kvality, uspokojivého servisu a vynikajúcej povesti, aby dosiahla vzájomný úspech.

  • Zhejiang Huapu Cable Co., Ltd.

    0 01

    Registrovaná spoločnosť

  • Zhejiang Huapu Cable Co., Ltd.

    0hektárov 02

    Plocha továrne

  • Zhejiang Huapu Cable Co., Ltd.

    003

    Zamestnanci

  • Zhejiang Huapu Cable Co., Ltd.

    0%04

    Zamestnanci s viac ako 3 rokmi praxe tvoria

VYSOKÝ ŠTANDARDNÝ CERTIFIKÁT

Certifikácia a normy ochrany životného prostredia

Zobraziť viac
Novinky a blog
  • Solárne káble AD7 vs AD8: Aký je rozdiel a ktorý z nich by ste si mali vybrať? Solárne káble AD7 vs AD8: Aký je rozdiel a ktorý z nich by ste si mali vybrať?
    21 Jul 26- Úvod Keďže globálny fotovoltaický (PV) priemysel neustále expauje, výkon solárnych káblov zohráva rozhodujúcu úlohu pri zabezpečovaní bezpečnosti, spoľahlivosti a dlhodobého výkonu solárnych systémov. Očakáva sa, že moderné FV káble budú fungovať viac ako 25 rokov, pričom budú neustále vystavené: ...
  • Vysokonapäťové napájacie káble: Sprievodca návrhom, výberom a aplikáciami Vysokonapäťové napájacie káble: Sprievodca návrhom, výberom a aplikáciami
    17 Jul 26- Čo definuje a Vysokonapäťový napájací kábel ? Jedna trasa vysokonapäťového kábla dokáže preniesť viac ako 1 000 MW elektriny, čo je dosť na napájanie stredne veľkého mesta. Podľa technickej klasifikácie pracujú vysokonapäťové káble pri menovitých napätiach nad 33 kV (IEC 60183) alebo 69 kV (IEEE)...
  • Viacžilové ovládacie káble s plastovou izoláciou: priemyselný výber Viacžilové ovládacie káble s plastovou izoláciou: priemyselný výber
    10 Jul 26- Základ spoľahlivého prenosu signálu V moderných automatizovaných zariadeniach nie je spoľahlivý ovládací kábel komoditou, ale kritickým komponentom, ktorý zabezpečuje integritu každého signálu medzi ovládačmi, snímačmi a ovládačmi. Viacžilové plastové izolované ovládacie káble sa etablovali ako c...
Odborné znalosti z odvetvia

Výber tried napätia vysokonapäťových káblov pre sieťovú infraštruktúru

Projekty vysokonapäťového prenosu sa spoliehajú na starostlivo vybrané triedy napätia káblov na vyváženie prenosovej kapacity, spoľahlivosti izolácie a nákladov na infraštruktúru. V modernom plánovaní siete, 38/66 kV, 64/110 kV, 127/220 kV a 290/500 kV káblové systémy sa bežne používajú na obsluhu rôznych vrstiev siete na prenos energie, od regionálnej distribúcie až po mimoriadne vysokokapacitný diaľkový prenos.

V praktických inžinierskych projektoch trieda napätia určuje veľkosť vodiča, hrúbku izolácie, dizajn tienenia a spôsob inštalácie. Výber vhodnej úrovne môže výrazne zlepšiť stabilitu siete a zároveň minimalizovať dlhodobé náklady na údržbu.

Trieda napätia Typický scenár aplikácie Prenosové charakteristiky
38 / 66 kV Mestské rozvodné siete, priemyselné zóny Stredná kapacita, flexibilná inštalácia
64 / 110 kV Regionálne rozvodne a mestské rozvodné siete Vysoká spoľahlivosť distribučnej chrbtice
127 / 220 kV Prenos sily na diaľku Veľká schopnosť prenosu energie
290 / 500 kV Chrbticové siete ultravysokého napätia Extrémne vysoká prenosová kapacita
Typické aplikácie a prenosové úlohy bežných tried vysokonapäťových káblov

Podľa našich skúseností s prácou na globálnych infraštruktúrnych projektoch je výber správnej úrovne napätia často prvým krokom k vybudovaniu a stabilný, vysokokapacitný a na budúcnosť pripravený prenosový systém .

Prečo izolácia XLPE dominuje modernému dizajnu vysokonapäťových káblov

Izolácia zo zosieťovaného polyetylénu (XLPE) v modernej veľkej miere nahradila tradičné olejom impregnované papierové izolácie vysokonapäťové napájacie káble . Jeho štruktúra molekulárneho zosieťovania poskytuje vynikajúce tepelné, elektrické a mechanické vlastnosti, čo umožňuje káblom bezpečne fungovať pri vysokom elektrickom namáhaní po celé desaťročia.

Kľúčové technické výhody

  • Vyššia tepelná odolnosť, podpora nepretržité prevádzkové teploty do 90 ℃
  • Nižšie dielektrické straty v porovnaní s konvenčnými izolačnými materiálmi
  • Vynikajúca odolnosť voči elektrickému stromovaniu a čiastočnému výboju
  • Vylepšená environmentálna bezpečnosť bez rizika úniku oleja
  • Väčšia mechanická flexibilita pre podzemnú inštaláciu

Tieto vlastnosti umožňujú káblom XLPE podporovať rastúci dopyt po vysokokapacitnom prenose v moderných mestách, projektoch obnoviteľnej energie a priemyselných energetických sieťach.

Prostredníctvom neustálej optimalizácie výroby a prísnych testovacích postupov zaisťujeme, že izolácia XLPE používaná v našich vysokonapäťových kábloch si zachováva stabilný dielektrický výkon a dlhá životnosť aj v náročných prevádzkových prostrediach.

Technické aspekty inštalácie vysokonapäťových káblov pod zemou

Podzemné káblové systémy sú široko používané v hustých mestských prostrediach, kde sú nadzemné vedenia nepraktické alebo vizuálne nežiaduce. Vysokonapäťové káble XLPE poskytujú mechanickú robustnosť a spoľahlivosť izolácie, ktoré sú potrebné pre podzemné inštalácie na veľké vzdialenosti.

Bežné inštalačné prostredia

  • Priame zakopanie do pripravených káblových žľabov
  • Inštalácia do betónových káblových kanálov
  • Tunelové koridory na prenos energie
  • Káblové galérie rozvodne alebo priemyselného zariadenia

Pred inštaláciou je potrebné starostlivo posúdiť niekoľko technických faktorov. Podmienky rozptylu tepla, odpor pôdy, vzdialenosť medzi káblami a opatrenia na mechanickú ochranu ovplyvňujú dlhodobý výkon káblového systému.

Z nášho pohľadu ako výrobcu káblov zapojeného do viacerých projektov dodávok infraštruktúry, správny návrh inštalácie často určuje, či káblový systém môže dosiahnuť svoju plnú životnosť .

Normy kvality výroby a testovania vysokonapäťových káblov

Vysokonapäťové napájacie káble spoľahlivosť vo veľkej miere závisí od presnosti výroby a prísnej kontroly kvality. Od splietania vodičov až po vytláčanie izolácie a tieniace vrstvy, každý krok musí udržiavať prísnu stabilitu procesu, aby sa predišlo mikroskopickým defektom, ktoré by mohli neskôr spôsobiť elektrické zlyhanie.

Typické výrobné postupy testovania

Typ testu Účel Dôležitosť
Test čiastočného vybitia Zistite chyby izolácie Zabraňuje skorému zlyhaniu izolácie
Test výdržového napätia striedavého prúdu Skontrolujte pevnosť izolácie Zabezpečuje bezpečnostnú rezervu
Test odporu vodiča Zmerajte elektrickú účinnosť Kontroluje straty energie
Test mechanického výkonu Vyhodnoťte pevnosť konštrukcie Zlepšuje odolnosť
Kľúčové testovacie postupy používané pri výrobe vysokonapäťových káblov

V Zhejiang Huapu Cable Co., Ltd. integrujeme výrobu, výskum a overovanie kvality do komplexného systému riadenia podporovaného modernými laboratóriami a pokročilými kontrolnými zariadeniami. Naše zariadenia fungujú v rámci medzinárodne uznávaných systémov riadenia vrátane ISO 9001, ISO 14001 a OHSAS 18001 , ktorá zabezpečuje, že každý vysokonapäťový kábel dodaný zákazníkom spĺňa náročné štandardy výkonu na úrovni siete.

Spojením štandardizovaných výrobných procesov s neustálymi technickými inováciami sa snažíme poskytovať vysokonapäťové káblové riešenia, ktoré pomáhajú zákazníkom stavať spoľahlivá, efektívna a na budúcnosť orientovaná energetická infraštruktúra .
