Ako zosúladiť opláštený drôt s požiadavkami na zaťaženie

Výber správneho opláštený drôt začína pochopením vašej skutočnej záťaže – nielen menovitého výkonu vo wattoch. Bežnou chybou je výber prierezov vodičov na základe samotného menovitého prúdu bez zohľadnenia okolitej teploty, zníženia výkonu zväzku a pracovného cyklu. Tu je návod, ako sa ovplyvňujú kľúčové faktaleboy:

Keď sú káble zviazané alebo vedené cez potrubie, kapacita môže klesnúť o 20-40% v závislosti od počtu vodičov. Pre rozvody riadiacej skrine výrobnej linky – oblasť, kde spoločnosť Zhejiang Huapu Cable Co., Ltd. vynaložila značné úsilie na vývoj – je toto zníženie zaťaženia jedným z najčastejšie prehliadaných faktorov pri poruchách poddimenzovaných káblov.

PVC vs. plášť zo zosieťovaného polyetylénu (XLPE): Aký je rozdiel v praxi

PVC aj XLPE sú štandardné izolačné a plášťové materiály pre opláštené drôty, ale ich výkonnostné profily sa pri zaťažení výrazne líšia. Pochopenie tohto pomáha vyhnúť sa nedostatočnej špecifikácii v náročných prostrediach.

Teplotný výkon

Štandardné drôty s PVC plášťom sú zvyčajne dimenzované na Teplota vodiča 70°C , pričom káble s XLPE izoláciou zvládnu až 90°C nepretržite a 250°C skratové špičky. V prostredí s vysokou záťažou, ako sú kryty strojov alebo blízko zdrojov tepla, sa to priamo premieta do vyššej využiteľnej kapacity – čo znamená, že XLPE môže prenášať väčší prúd cez rovnaký prierez vodiča.

Flexibilita a starnutie

PVC sa časom stáva krehkým, najmä v prostredí s nízkou teplotou alebo pri opakovanom ohýbaní – čo je skutočný problém pre prenosné elektrické náradie a logistické dopravné zariadenia, kde sú káble v neustálom pohybe. XLPE si zachováva svoje mechanické vlastnosti lepšie počas dlhšej životnosti, aj keď je zvyčajne tuhší a ťažšie sa používa v stiesnených priestoroch.

Odolnosť voči oleju a vlhkosti

• Štandardné ponuky PVC stredná odolnosť voči olejom — vhodné pre ľahký priemysel, ale nie dlhodobé ponorenie do rezných olejov alebo hydraulických kvapalín.
• Zmesi PVC odolné voči olejom (napr. zmesi PVC/NBR) sú špeciálne formulované pre prostredia, ako sú podlahy výrobných liniek, kde je bežný kontakt s tekutinou.
• Oba materiály poskytujú dobrú odolnosť proti vlhkosti pre neextrémne vnútorné a vonkajšie použitie; ani jeden by sa nemal považovať za náhradu za vodotesný kábel v scenároch ponorenia.

Čítanie značiek káblov: Čo vám skutočne hovorí kód na obalenom kábli

Označenie káblov podľa noriem GB a IEC obsahuje štruktúrované informácie, ktoré sa dajú ľahko dekódovať, keď poznáte vzor. Pre kupujúcich, ktorí získavajú opláštené vodiče pre špecifické aplikácie, je to užitočnejšie ako spoliehanie sa len na popisy produktov.

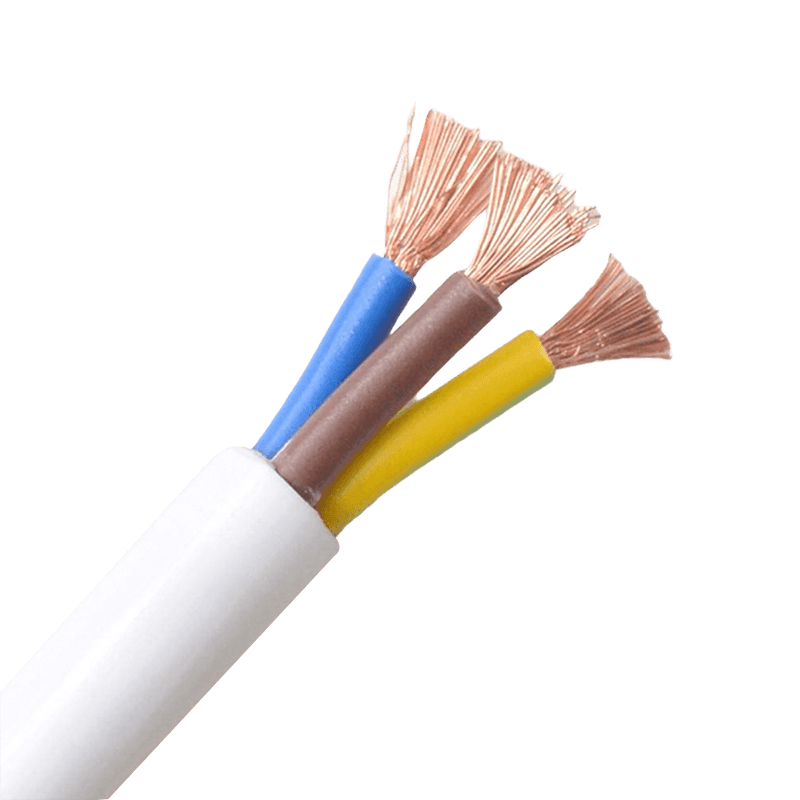

Vezmite si bežné označenie GB ako RVV 3×1,5 ako príklad:

• R — Pružný vodič (splietaný, nie pevný)
• V - PVC izolácia
• V — vonkajší plášť z PVC
• 3 × 1,5 — 3 vodiče, každý s prierezom 1,5 mm²

Predpona ako YZ or YC označuje ohybný kábel s gumovým plášťom — YZ pre stredné zaťaženie a YC pre vysoké zaťaženie — bežne používaný tam, kde je potrebná väčšia mechanická odolnosť. Označenia H05VV-F a H07RN-F podľa IEC sledujú podobnú logiku, kódujú napäťovú triedu, typ izolácie a konštrukciu v poradí.

Jeden detail, ktorý stojí za kontrolu: menovité napätie vytlačené na plášti (napr. 300/500V or 450/750V ) sa vzťahuje na menovité hodnoty medzi vodičom a vodičom – nie je to maximálne napätie systému, do ktorého môže byť kábel inštalovaný bez dodatočných opatrení.

Inštalačné postupy, ktoré ovplyvňujú životnosť oplášteného drôtu

Dokonca dobre špecifikované opláštený drôts predčasne zlyhá, keď sa ignorujú podrobnosti o inštalácii. Toto sú faktory, ktoré sú najčastejšie zodpovedné za skorú degradáciu v nasadení v reálnom svete:

Minimálny polomer ohybu

Opakované ohýbanie kábla tesnejšie, než je jeho minimálny polomer ohybu, unavuje pramene vodiča a popraská izoláciu zvnútra von – neviditeľné až do zlyhania. Pre flexibilné káble s plášťom je minimálny polomer ohybu zvyčajne 6-násobok vonkajšieho priemeru kábla pre pevné inštalácie a až 10× pre káble v nepretržitom pohybe (napr. vlečné reťaze na dopravnom zariadení).

Uvoľnenie napätia v koncových bodoch

Mechanické namáhanie v miestach pripojenia – zástrčky, upchávky alebo spojovacie skrinky – je hlavnou príčinou skorého zlyhania káblov prenosného elektrického náradia a predlžovacích káblov. Správne svorky na odľahčenie ťahu prenášajú ťahové sily na plášť, a nie na zakončenia vodičov, a preto káble navrhnuté pre domáce a komerčné napájacie káble obsahujú zosilnené vstupné zóny.

Odkryté vnútorné vedenie: povrch vs. vedenie

• V prípade exponovaných káblov v obývacích izbách a spálňach by mali byť káblové príchytky namontované na povrchu dimenzované na vonkajší priemer kábla – príliš utiahnuté príchytky stláčajú plášť a môžu časom zdeformovať izoláciu.
• Tam, kde káble prechádzajú cez steny alebo podlahu, objímky chránia pred oderom na vstupnom bode – bežné miesto zlyhania, ktorému sa dá ľahko zabrániť.
• V miestach dočasného napájania sa vyhýbajte navíjaniu prebytočného kábla tesne pod záťažou – cievky s prúdom generujú teplo, ktoré sa akumuluje, čím efektívne zvyšuje miestnu teplotu okolia a znižuje bezpečnú priepustnosť. Pred použitím úplne roztiahnite káble pri prevádzke blízko menovitého prúdu.
