Kľúčové veci so sebou: Vodiče triedy 5 definované IEC 60228 sú ohybné vodiče s jemným lankom, ktoré sa používajú v predlžovacích vodičoch, ovládacích paneloch a priemyselných aplikáciách. Táto príručka obsahuje technické špecifikácie, porovnanie s triedou 2 a spôsob výberu správneho vodiča pre váš projekt.

Vo svete elektrotechniky a výroby káblov nie je „flexibilita“ len fyzická vlastnosť – je to prísne definovaná technická kategória. Ak ste niekedy manipulovali s pevným napájacím káblom oproti pružnému, ľahko ohýbateľnému ovládaciemu káblu, na vlastnej koži ste zažili rozdiel medzi triedami vodičov.

Väčšina týchto špecifikácií sa riadi medzinárodnou normou IEC 60228 . Táto príručka sa ponorí do hĺbky Vodiče triedy 5 — priemyselný štandard pre flexibilné aplikácie – pokrývajúci konštrukčné požiadavky, elektrické limity a prípady použitia v reálnom svete.

Pochopenie rámca klasifikácie vodičov IEC 60228

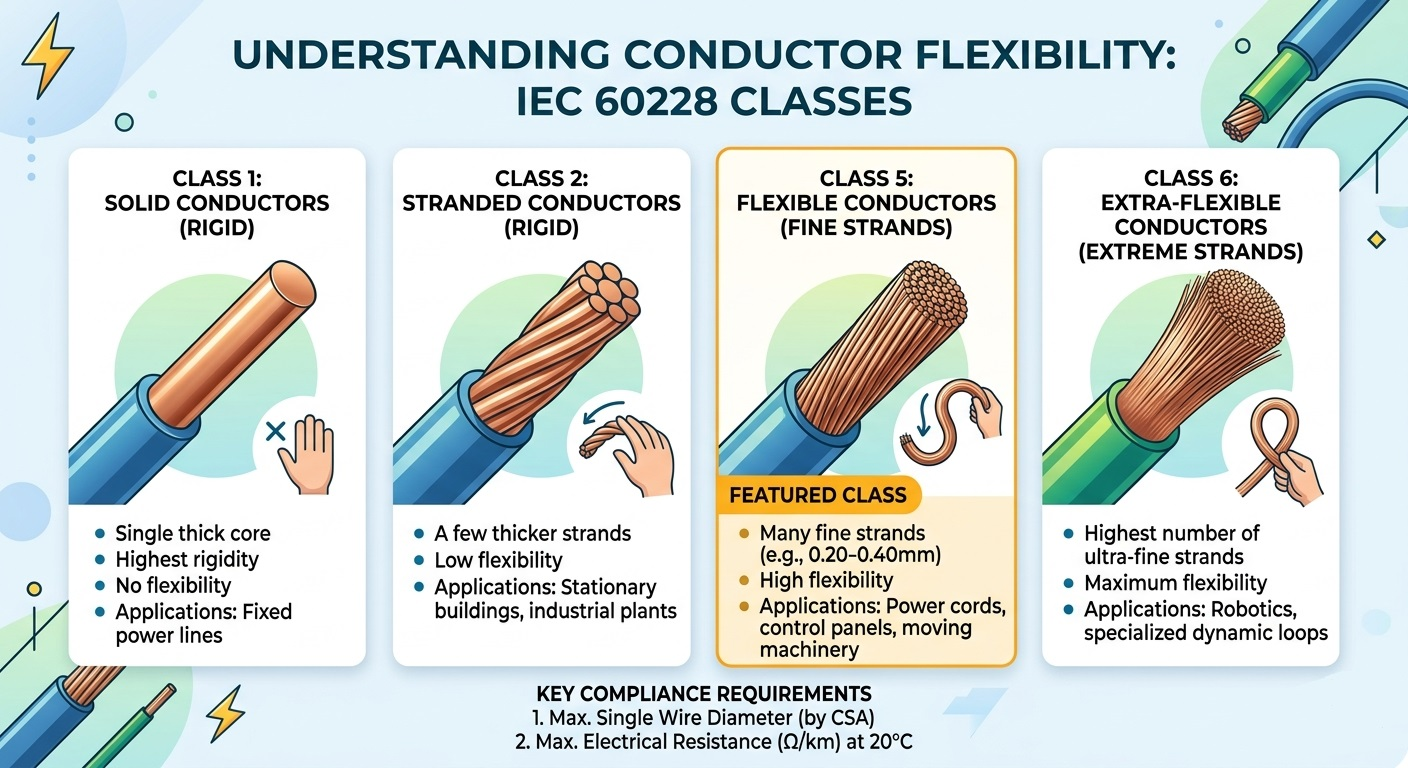

IEC 60228 (a jej britský ekvivalent BS EN 60228) klasifikuje vodiče do štyroch hlavných tried na základe konštrukcie a flexibility. Pochopenie toho, kde sa trieda 5 nachádza v tejto hierarchii, je nevyhnutné pre správny výber produktu:

Čo robí dirigenta „triedy 5“? Technické špecifikácie

Vodič triedy 5 pozostáva z viacerých jemných medených drôtov spojených dohromady, aby sa dosiahla flexibilita. Na rozdiel od bežných predpokladov, IEC 60228 áno nie prísne predpisovať celkový počet prameňov. Namiesto toho norma nariaďuje súlad s dvoma primárnymi metrikami:

1. Maximálny priemer jednotlivých drôtov

Aby sa zabezpečilo, že vodič zostane skutočne flexibilný, IEC 60228 stanovuje prísny horný limit pre priemer každého jednotlivého vlákna. Tenšie pramene sa ľahšie ohýbajú, čím sa znižuje únava kovu pri opakovaných cykloch ohýbania. Reprezentatívne príklady z normy zahŕňajú:

• Vodič 75 mm² → maximálny jednotlivý priemer drôtu: 0,21 mm
• 5 mm² vodič → maximálny jednotlivý priemer drôtu: 0,26 mm
• 10 mm² vodič → maximálny jednotlivý priemer drôtu: 0,41 mm
• Vodič 35 mm² → maximálny jednotlivý priemer vodiča: 0,41 mm

2. Maximálny elektrický odpor pri 20°C

Elektrický odpor je určujúcim kritériom výkonu. Celkový odpor dokončeného vodiča triedy 5 nesmie prekročiť hodnoty uvedené v tabuľkách odporu IEC 60228, merané pri 20°C. Toto pravidlo umožňuje výrobcom flexibilitu dizajnu: ak výrobca používa 0,20 mm drôty namiesto maximálneho 0,21 mm, je to prijateľné – za predpokladu, že hotový vodič stále spĺňa limit odporu.

Tento dvojparametrový prístup (odpor priemeru drôtu) zaisťuje, že vodiče triedy 5 sú fyzicky flexibilné a elektricky účinné, bez prehnanej špecifikácie výrobného procesu.

Dirigenti triedy 5 a triedy 2: rozdiely v jadre

Elektrotechnici často čelia výberu medzi vodičmi triedy 2 a triedy 5. Rozhodnutie závisí od toho, či bude kábel v pevnej inštalácii alebo mobilnej/flexibilnej aplikácii. Tu je priame porovnanie:

Kľúčové aplikácie IEC 60228 vodičov triedy 5

Pretože vodiče triedy 5 dokážu odolať miernym vibráciám a opakovanému ohýbaniu bez zlomenia, sú špecifikované v širokej škále priemyselných odvetví:

• Flexibilné káble a predlžovacie káble: Domáce spotrebiče, elektrické náradie a prenosné zariadenia, kde sa káble musia pravidelne navíjať, odvíjať a premiestňovať.
• Priemyselné ovládacie panely: Tesné vedenie okolo rohov a cez káblové kanály si vyžaduje polomer ohybu, ktorý je možné dosiahnuť len s jemne lankovými vodičmi.
• Automobilové káblové zväzky: Nepretržité vibrácie motora a teplotné cykly vyžadujú vodiče, ktoré odolávajú únave kovu počas životnosti vozidla.
• Námorné a pobrežné inštalácie: Neustály pohyb z vĺn v kombinácii s obmedzenými priestormi robí z triedy 5 preferovanú voľbu pre distribúciu energie na palube.
• Robotika a automatizácia: Kĺbové robotické ramená vyžadujú káble, ktoré sa ohýbajú tisíckrát denne bez zlyhania – Trieda 5 spĺňa túto výzvu pre aplikácie so strednou ohybnosťou (Trieda 6 pre vysokoflexibilné).

Prečo je špecifikácia IEC 60228 triedy 5 dôležitá pre váš projekt

Výber kábla predávaného ako „flexibilný“ bez odkazu na uznávanú normu, ako je IEC 60228 Trieda 5, predstavuje značné riziko. Súlad s touto normou poskytuje tri konkrétne záruky:

• Bezpečnosť: Limity odporu zaisťujú, že sa vodič neprehrieva pod menovitým prúdom, čím sa predchádza degradácii izolácie a potenciálnemu nebezpečenstvu požiaru.
• Kompatibilita: Štandardizované maximálne priemery drôtov zaisťujú, že vodič správne zapadne do štandardných očiek, objímok a svorkovníc bez potreby úprav.
• Dlhá životnosť: Jemné splietanie zabraňuje únave kovu pri opakovanom ohýbaní, čím sa výrazne predlžuje životnosť kábla v porovnaní s nevyhovujúcimi alternatívami.

Pri medzinárodnom získavaní káblov certifikácia IEC 60228 tiež zjednodušuje schvaľovanie regulačnými orgánmi, pretože norma je prijatá alebo uznávaná v EÚ (BS EN 60228), Austrálii (AS/NZS 1125) a na mnohých ďalších trhoch.

Často kladené otázky o vodičoch triedy 5

Je trieda 5 rovnaká ako flexibilný kábel?

Nie presne. "Flexibilný kábel" je široký komerčný pojem. Trieda 5 je špecifická klasifikácia vodičov IEC 60228 s merateľnými technickými požiadavkami. Kábel môže byť predávaný ako flexibilný bez toho, aby spĺňal špecifikácie triedy 5.

Môžu byť vodiče triedy 5 použité vonku?

Trieda 5 sa týka len konštrukcie vodiča, nie celkového hodnotenia kábla. To, či je kábel vhodný na vonkajšie použitie, závisí od izolácie a materiálov plášťa (napr. PVC odolné voči UV žiareniu, XLPE). Vždy skontrolujte kompletnú špecifikáciu kábla, nielen triedu vodičov.

Aký je rozdiel medzi triedou 5 a triedou 6?

Obidve sú triedy flexibilných vodičov. Trieda 6 využíva ešte jemnejšie pramene, čo má za následok väčšiu flexibilitu a užší minimálny polomer ohybu. Trieda 6 je určená pre vysoko dynamické aplikácie, ako je nepretržité ohýbanie v ťahových reťaziach, zatiaľ čo trieda 5 pokrýva scenáre so strednou ohybnosťou.
