Ako si vybrať optimálny VFD kábel pre priemyselné motory

V moderných priemyselných systémoch predstavuje spojenie medzi pohonom s premenlivou frekvenciou (VFD) a elektromotorom jedno z elektricky najagresívnejších prostredí. Vysoké spínacie frekvencie, napäťové špičky a elektromagnetické rušenie (EMI) extrémne zaťažujú káble.

Výber nevhodného kábla nie je len malou konštrukčnou chybou – môže mať za následok:

• Predčasná porucha izolácie motora
• Poškodenie ložísk spôsobené bludnými prúdmi
• Zvýšené elektromagnetické rušenie (EMI)
• Neplánované prestoje a náklady na údržbu

Správne navrhnutý kábel VFD je preto rozhodujúci pre spoľahlivosť, bezpečnosť a dlhodobý výkon systému.

1. Pochopenie prevádzkového prostredia VFD

Na rozdiel od tradičných napájacích zdrojov využívajú VFD na riadenie otáčok motora moduláciu šírky impulzu (PWM). Tým sa vytvorí nesínusový priebeh s:

• Vysoká dv/dt (rýchlosť zmeny napätia)
• Prepätie odrazenou vlnou (najmä pri dlhých káblových vedeniach)
• Bežné napätie a cirkulujúce prúdy

Prečo štandardné káble zlyhajú

Univerzálne káble ako THHN alebo základné vodiče s PVC izoláciou nie sú určené pre tieto podmienky. Postupom času môžu zažiť:

• Degradácia izolácie v dôsledku korónového výboja
• Nadmerné nahromadenie tepla
• Únik EMI ovplyvňujúci blízke prístroje

výsledok: Znížená životnosť motora a nestabilný výkon systému.

2. Kľúčové kritériá výberu pre káble VFD

A. Typ izolácie: XLPE pre vysokofrekvenčnú stabilitu

Izolačný systém je prvou líniou obrany proti elektrickému namáhaniu.

Odporúčané: Zosieťovaný polyetylén (XLPE)

Technické výhody:

• Vysoká dielektrická pevnosť, aby odolala napäťovým špičkám
• Nízka dielektrická strata a kapacita
• Vynikajúca tepelná odolnosť (zvyčajne 90 °C – 125 °C)
• Silná odolnosť voči korónovému výboju

V porovnaní s PVC XLPE výrazne zlepšuje životnosť izolácie vo vysokofrekvenčnom prostredí.

B. Pokročilé tienenie pre kontrolu EMI

Potlačenie EMI je jednou z najdôležitejších požiadaviek v aplikáciách VFD.

Bez správneho tienenia môže elektromagnetický šum:

• Zasahovať do PLC, senzorov a komunikačných systémov
• Spôsobiť falošné signály a prevádzkové chyby
• Zvýšte riziká zhody v regulovaných prostrediach

Odporúčané tieniace konštrukcie:

• Medený páskový štít

• Vynikajúce pre potlačenie vysokofrekvenčného šumu
• Poskytuje uzemňovaciu dráhu s nízkou impedanciou
  • Fóliový vrkočový štít
• Pokrytie ≥ 85 %
• Kombinuje flexibilitu s vysokou účinnosťou tienenia

Funkcia kľúča:

Dobre navrhnutý štít to zaisťuje prúdy v spoločnom režime sa vracajú cez kábel namiesto poškodenia ložísk motora.

C. Návrh symetrického uzemnenia

Geometria kábla priamo ovplyvňuje elektrický výkon.

Konfigurácia osvedčených postupov:

• 3 fázové vodiče
• 3 symetricky umiestnené uzemňovacie vodiče

Výkonnostné výhody:

• Znižuje emisiu elektromagnetického poľa
• Vyrovnáva distribúciu zemného prúdu
• Minimalizuje napätie na hriadeli a ložiskové prúdy

Tento dizajn je obzvlášť dôležitý v motory so stredným a vysokým výkonom .

D. Menovité napätie a ochrana proti odrazeným vlnám

V dôsledku javu odrazených vĺn môžu dosiahnuť napäťové špičky na svorkách motora 2-3 násobok menovitého napätia .

Odporúčané hodnotenia:

• 600V / 1000V pre štandardné priemyselné systémy
• 2000V pre:

• Dlhé káble
• Pohony s vysokou spínacou frekvenciou
• Kritické aplikácie

Inžiniersky prehľad:
Izolačné systémy s vyšším napätím poskytujú bezpečnostnú rezervu, ktorá výrazne znižuje riziko zlyhania.

3. Úvahy o veľkosti a inštalácii kábla

Ampacita a tepelný manažment

Pri správnom dimenzovaní vodičov je potrebné zvážiť:

• Motor pri plnom zaťažení (FLA)
• Teplota okolia
• Spôsob inštalácie (podnos, vedenie, otvorený vzduch)
• Zoskupenie káblov a faktory zníženia výkonu

Nesprávne dimenzovanie môže viesť k prehriatiu a zníženiu životnosti kábla.

Flexibilita a mechanický výkon

V dynamických prostrediach, ako sú:

• Robotika
• Automatizované výrobné linky
• Pohyblivé stroje

Použite vysokoflexibilné VFD káble navrhnuté pre cykly nepretržitého pohybu a ohýbania.

Odolnosť voči životnému prostrediu

Priemyselné prostredie môže byť drsné a nepredvídateľné.

Odporúčané materiály bundy:

• TPE (termoplastický elastomér):

• Vynikajúca odolnosť voči olejom, oderu a chemikáliám
• Ideálne pre priemyselné a drsné prostredie
  • Špecializované PVC:
• Nákladovo efektívne
• Vhodné pre všeobecné priemyselné aplikácie

Dodatočné ochranné faktory:

• Odolnosť voči UV žiareniu (vonkajšie inštalácie)
• Ochrana proti vniknutiu vlhkosti a vody
• Odolnosť voči chladiacim kvapalinám a priemyselným chemikáliám

4. Súlad a štandardy (kritické pre globálne projekty)

Pri výbere VFD káblov pre medzinárodné projekty je nevyhnutná zhoda.

Spoločné štandardy, ktoré treba zvážiť:

• UL (Severná Amerika)
• Normy IEC / EN (Európa)
• RoHS a REACH (súlad so životným prostredím)

Výber vyhovujúcich káblov zaručuje:

• Jednoduchšie schvaľovanie projektov
• Znížené právne a prevádzkové riziká
• Kompatibilita s globálnymi trhmi

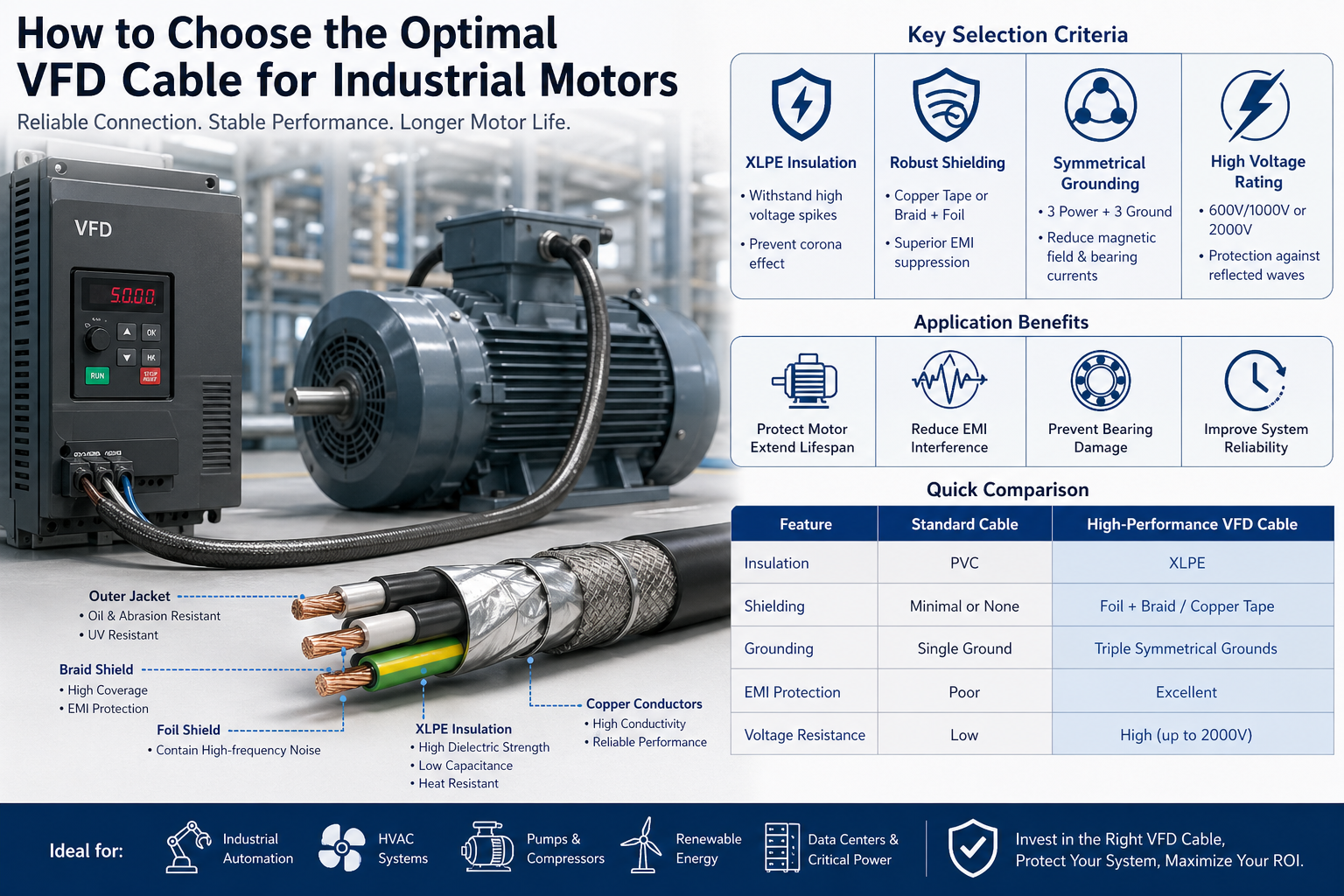

5. Rýchle porovnanie: Štandardný kábel vs kábel VFD

Funkcia	Štandardný kábel	Vysokovýkonný VFD kábel
Izolácia	PVC	XLPE
Tienenie	Minimálne / Žiadne	Fóliový oplet / medená páska
Uzemnenie	Slobodný	Symetrické Multi-Ground
Kontrola EMI	Chudák	Výborne
Odolnosť voči napätiu	Nízka	Vysoká (až 2000 V)

6. Aplikačné scenáre

Vysokovýkonné VFD káble sú široko používané v:

• Systémy priemyselnej automatizácie
• Systémy HVAC s pohonmi s premenlivou rýchlosťou
• Čerpadlové a kompresorové systémy
• Dátové centrá a kritické energetické systémy
• Systémy obnoviteľnej energie (veterná, solárna)

Každé z týchto prostredí vyžaduje stabilný, nízkohlučný a vysoko spoľahlivý prenos sily .

7. Záver: Strategická investícia, nie len komponent

Výber správneho kábla VFD nie je len rozhodnutím o technickej špecifikácii – je to dlhodobá investícia do spoľahlivosti systému.

Aj keď vysokovýkonné káble VFD môžu mať vyššie počiatočné náklady, poskytujú:

• Znížená údržba a prestoje
• Predĺžená životnosť motora a zariadenia
• Vylepšená elektromagnetická kompatibilita (EMC)
• Nižšie celkové náklady na vlastníctvo (TCO)

Záverečný prehľad:
Dobre vybraný kábel VFD funguje ako ochranná bariéra medzi vaším pohonom a motorom a zaisťuje efektívnu, stabilnú a bezporuchovú prevádzku počas celého životného cyklu systému.
