Dizajnová životnosť káblov s izoláciou zo sieťovaného polyetylénu (XLPE) je zvyčajne 20 až 30 rokov. Avšak v skutočnej prevádzke je fyzická životnosť moderných XLPE káble môžu dosiahnuť 40 až 60 rokov za predpokladu, že nie sú vystavené dlhodobej prevádzke pri maximálnom zaťažení a sú chránené pred extrémnym poškodením životného prostredia. Pri menovitej prevádzkovej teplote 90°C si izolačný materiál zachováva vysokú dielektrickú pevnosť. Keď však prevádzková teplota stúpne na 95 °C až 105 °C, očakávaná životnosť kábla prudko klesne na 7 až 30 rokov. XLPE káble sa stali základnou chrbticou sietí stredného, ​​vysokého a extra vysokého napätia vďaka svojim vynikajúcim elektrickým izolačným vlastnostiam, extrémne nízkym dielektrickým stratám, vynikajúcej tepelnej odolnosti a vysokej mechanickej pevnosti. Životnosť kábla je funkcia dynamickej degradácie, ktorá je spoločne určená teplotou, elektrickým poľom, vlhkosťou (efekt vodného stromoradia) a mechanickým namáhaním. Základné údaje o životnosti a medzinárodné štandardy Základná línia dizajnu: Medzinárodné normy ako IEC 60502 striktne stanovujú maximálnu povolenú nepretržitú prevádzkovú teplotu vodiča 90 °C pre káble XLPE. Tento prah je stanovený na základe rýchlosti tepelnej oxidačnej degradácie vysokomolekulárnych polymérov. Teplotné limity: Prípustná teplota núdzového preťaženia pre káble XLPE sa pohybuje od 105 °C do 130 °C, pričom okamžitá teplota, ktorú dokážu odolať pri skrate, môže dosiahnuť až 250 °C (po dobu nepresahujúcu 5 sekúnd). Skutočná životnosť: Pri štandardnej prevádzkovej teplote 90°C je predpokladaná životnosť materiálu XLPE medzi 40 a 60 rokmi. Ak kábel trvalo funguje v podmienkach čiastočného zaťaženia v reálnych aplikáciách (napríklad s teplotou vodiča udržiavanou okolo 70 °C), jeho skutočná životnosť môže ľahko prekročiť hranicu 50 rokov. Mechanizmy starnutia jadier XLPE káblov Starnutie izolácie káblov je nevratný fyzikálny a chemický proces, ktorý vedie k poklesu dielektrickej pevnosti. Primárne mechanizmy sú poháňané nasledujúcimi štyrmi stresmi: Tepelné starnutie: Dlhodobé vystavenie vysokým teplotám spôsobuje tepelnú oxidačnú degradáciu. Makroskopicky sa to prejavuje ako krehnutie materiálu s výrazným poklesom predĺženia pri pretrhnutí (EAB) a pevnosti v ťahu. V inžinierskych hodnoteniach, keď EAB klesne na 50 % svojej pôvodnej hodnoty, považuje sa to za „koniec fyzickej životnosti“ materiálu. Elektrické starnutie: Mikroskopické defekty (ako sú dutiny alebo nečistoty) v izolačnej vrstve spôsobujú skreslenie elektrického poľa, čo vedie k čiastočnému výboju (PD). V priebehu času elektrická korózia vytvára "elektrický strom", ktorý nakoniec prenikne cez izolačnú vrstvu, čo má za následok katastrofické poškodenie. Akumulácia priestorového náboja vo vysokonapäťových aplikáciách jednosmerného prúdu (HVDC) tiež zhoršuje skreslenie elektrického poľa. Vodný strom: Toto je „neviditeľný zabijak“ vo vlhkom prostredí. Pôsobením striedavého elektrického poľa vlhkosť preniká do mikroskopických defektov v izolátore a vytvára stromovú sieť vodou naplnených mikrodutín. To výrazne znižuje celkovú napäťovú odolnosť izolátora. Mechanické a chemické namáhanie: Nedodržanie požiadaviek na minimálny polomer ohybu počas inštalácie (mechanická únava) rozšíri mikroskopické dutiny, čo výrazne podporí iniciáciu čiastočného výboja a tvorbu vodných stromov. Okrem toho anióny, ako sú chloridové ióny, môžu v morskom prostredí spustiť chemickú degradáciu pri vysokých teplotách, čo spôsobuje prudký pokles objemového odporu XLPE. Predikcia životnosti a pokročilé diagnostické metódy Na presný odhad zostávajúcej životnosti (RUL) používa priemysel nasledujúce matematické modely a technológie nedeštruktívneho testovania: Matematické modely Model predpovede tepelnej životnosti: Na základe Arrheniovej rovnice. Tento model odhaľuje exponenciálny vzťah medzi teplotou a životnosťou: pri každom poklese teploty o 10 °C sa životnosť tepelného starnutia zdvojnásobí. Model životnosti elektrického napätia: Založené na inverznom výkonovom modeli (IPM). Jeho kľúčový parameter, Voltage Endurance Coefficient (VEC), meria odolnosť materiálu voči elektrickému starnutiu. Vysokokvalitné materiály XLPE majú zvyčajne VEC medzi 15 a 30. Evolúcia diagnostických metód DC Hipot (testovanie vysokého potenciálu jednosmerného prúdu): Toto je už zastarané a vysoko deštruktívne. Vysoké jednosmerné napätie akumuluje „priestorový náboj“ vo vnútri izolácie XLPE. Keď sa AC prevádzka obnoví, superponované elektrické polia môžu okamžite rozbiť krehkú izolačnú vrstvu. Testovanie VLF (veľmi nízka frekvencia): Alternatíva preferovaná v tomto odvetví. Používa ultra-nízkofrekvenčné (0,1 Hz) striedavé napájanie, ktoré zabraňuje efektu vesmírneho nabíjania a zároveň spôsobuje vážne zhoršené defekty, ktoré sa bezpečne pokazia počas kontrolovaného testovania. Diagnostika Tan Delta (tangens dielektrického uhla straty): "Zlatý štandard" na hodnotenie starnutia vodného stromu a prenikania vlhkosti do XLPE káblov. Meraním nelineárneho nárastu hodnôt strát pri zvyšovaní testovacieho napätia (efekt „Tip-up“) presne kvantifikuje závažnosť starnutia. Monitorovanie čiastočného vybitia (PD): Používa sa na presné určenie mikroskopických defektov v izolačnej vrstve (napr. vzduchové medzery v spojoch alebo poškodené tieniace vrstvy). Inžinierske postupy a zabezpečenie kvality na predĺženie životnosti kábla XLPE Dosiahnutie životnosti viac ako 50 rokov pre káble XLPE vyžaduje komplexnú kontrolu kvality od výroby až po prevádzku: Dokonalá kontrola vo výrobe a výber prémiových materiálov Vysoko čisté materiály sa musia používať a vyrábať v ultračistom prostredí. Implementácia procesu trojitej extrúzie zabezpečuje spojenie na atómovej úrovni medzi štítom vodiča, izolačnou vrstvou XLPE a izolačným štítom, čím sa úplne eliminujú vzduchové medzery medzi vrstvami, ktoré by mohli spustiť čiastočný výboj. Využitie XLPE materiálov odolných voči stromom (TR-XLPE) a komplexných dizajnov blokujúcich vodu (pozdĺžne priadze/pásky blokujúce vodu, radiálne plášte blokujúce vodu) na absolútnu izoláciu vonkajšej vlhkosti. Vyhovujúca inštalácia a mechanická ochrana Polomer ohybu (nie menší ako 10- až 15-násobok vonkajšieho priemeru) a ťahové napätie musia byť prísne kontrolované, aby sa zabránilo vzniku mikrotrhlín v izolačnej vrstve. Spoje a koncovky sú najzraniteľnejšie časti káblového vedenia. Ich výroba sa musí vykonávať v relatívne suchom, bezprašnom prostredí, aby sa zabránilo vnášaniu nečistôt. Optimalizácia prevádzkového prostredia a tepelný manažment Udržujte primeranú vzdialenosť medzi káblami, aby ste uľahčili odvod tepla a zabránili hromadeniu tepla. Odporúča sa použiť zníženú prevádzku, pričom sa ponechá primeraná rezerva kapacity, aby sa zabránilo dlhodobej prevádzke pri plnom zaťažení. Inštalujte spoľahlivé prepäťové ochrany (bleskozvodiče), ktoré absorbujú vysokofrekvenčné napäťové špičky spôsobené spínacími prepätiami a údermi blesku. Často kladené otázky: Otázka 1: Prečo moderné energetické systémy vo veľkej miere používajú káble XLPE namiesto tradičných káblov z PVC? A: XLPE (Cross-Linked Polyethylene) sa vyznačuje trojrozmernou sieťovanou termosetovou štruktúrou, ktorá umožňuje nepretržité prevádzkové teploty až do 90 °C, čo ďaleko prevyšuje PVC (maximálne 70 °C). Okrem toho sa XLPE môže pochváliť vyššou dielektrickou pevnosťou, nižšími dielektrickými stratami a pri spaľovaní neuvoľňuje toxické halogénové plyny. Komplexne prekonáva PVC káble v životnosti aj v elektrickom výkone. Q2: Maximálna prevádzková teplota kábla XLPE je 90 °C. Nespôsobí občasné prekročenie tejto teploty okamžité vyhorenie kábla? A: Nevyhorí okamžite, ale urýchli tepelné starnutie. Medzinárodné normy umožňujú krátkodobé núdzové preťaženie až do 105°C alebo dokonca 130°C. Podľa Arrheniusovho modelu starnutia sa však na každých 10°C, keď teplota prekročí menovitú hodnotu, rýchlosť degradácie izolačnej vrstvy sa zdvojnásobí. Dlhodobá prevádzka pri nadmernej teplote drasticky zníži celkovú životnosť kábla. Otázka 3: Čo je to „vodný strom“ a ako mu možno zabrániť? A: Vodný strom je stromová sieť mikrodutín vytvorených, keď vlhkosť napadne mikroskopické defekty v izolátore a nepretržite sa rozširuje pri kombinovanom pôsobení striedavého elektrického poľa a vlhkého prostredia v kábloch XLPE. Metódy prevencie zahŕňajú: použitie dizajnov blokujúcich vodu (ako sú radiálne plášte blokujúce vodu a pozdĺžne vlákna blokujúce vodu), použitie materiálov spomaľujúcich stromy (TR-XLPE) a zabezpečenie, aby sa vonkajší plášť kábla počas inštalácie nepoškriabal. Q4: Chcem otestovať stav izolácie káblov, ktoré sú v prevádzke mnoho rokov. Môžem použiť štandardný DC Hipot tester? A: Rozhodne nie. Vykonávanie tradičných vysokonapäťových jednosmerných testov na kábloch XLPE je vysoko deštruktívne. Vysoké jednosmerné napätie akumuluje „priestorový náboj“ v izolácii. Po obnovení striedavého prúdu po teste je izolačná vrstva, ktorá by inak mohla normálne fungovať, veľmi náchylná na okamžité poškodenie. Otázka 5: Ak by sa nemalo použiť testovanie DC Hipot, ako by sa mal vedecky vyhodnotiť stupeň starnutia káblov XLPE? A: Priemyselné normy odporúčajú používať test odolnosti AC s veľmi nízkou frekvenciou (VLF, 0,1 Hz) v kombinácii s diagnostikou Tan Delta (Dielectric Loss Angle Tangent). Testovanie VLF negeneruje škodlivé priestorové náboje, zatiaľ čo testovanie Tan Delta môže presne kvantifikovať závažnosť vodného stromu vo vnútri kábla meraním charakteristík nelineárneho nárastu (Tip-up) zvodového prúdu pri rôznych napätiach, čím vám pomôže naplánovať preventívne výmeny. Hľadáte vysoko spoľahlivé XLPE káble pre váš ďalší projekt? > Náš technický tím v HUAPU CABLE je pripravený pomôcť vám vybrať, prispôsobiť a nasadiť káble. Kontaktujte nás ešte dnes pre technickú konzultáciu alebo vlastnú cenovú ponuku.

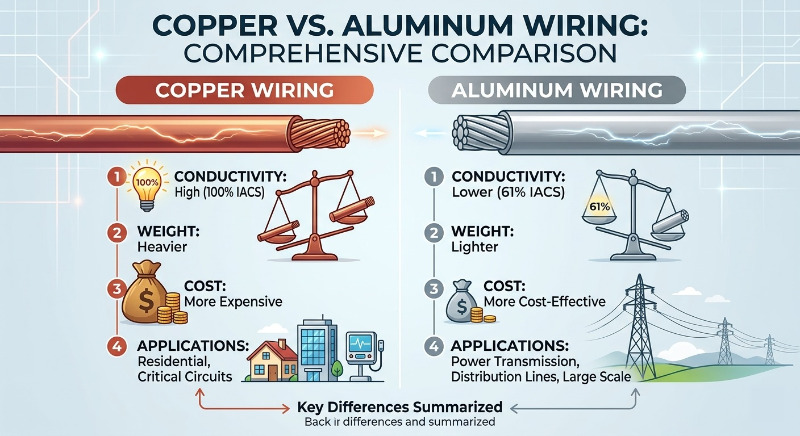

Úvod Medené a hliníkové vedenie je bežné porovnanie v elektrickom dizajne, pretože oba materiály sú široko používané, ale slúžia rôznym potrebám. Meď je známa vyššou vodivosťou a kompaktnými rozmermi, zatiaľ čo hliník je ľahší a cenovo výhodnejší pre mnohé aplikácie vo veľkom meradle. Táto príručka vysvetľuje výhody a nevýhody medeného vedenia a hliníkového vedenia, aby si čitatelia mohli vybrať správnu možnosť na základe výkonu, rozpočtu a požiadaviek na inštaláciu. 1. Elektrická vodivosť Vodivosť je najdôležitejším technickým rozdielom medzi medeným a hliníkovým vedením. Bežne sa meria podľa medzinárodného štandardu žíhanej medi (IACS), kde je meď stanovená na 100 %. meď: Meď má vynikajúcu vodivosť a môže prenášať väčší prúd v menšej veľkosti drôtu. To z neho robí silnú voľbu pre bytové rozvody, komerčné budovy, motory, transformátory a iné obvody citlivé na priestor. hliník: Hliník vedie elektrinu dobre, ale má asi 61 % vodivosti medi. Na prenášanie rovnakého zaťaženia musí hliníkové vedenie používať väčší prierez, čo môže ovplyvniť výplň potrubia a flexibilitu inštalácie. 2. Hmotnosť a inštalácia Hmotnosť je dôležitá pri preprave, návrhu nosnej konštrukcie a montážnej práci. V tejto kategórii má zásadnú výhodu hliník. meď: Meď je hustá a výrazne ťažšia ako hliník. Táto dodatočná hmotnosť je zvyčajne zvládnuteľná pri krátkych stavebných postupoch, ale stáva sa nevýhodou pri hornom prenose, kde môžu byť potrebné silnejšie podpery. hliník: Hliník má asi jednu tretinu hustoty medi, čo z neho robí preferovanú voľbu pre mnohé nadzemné prenosové vedenia a aplikácie s dlhým rozpätím. Jeho nižšia hmotnosť môže znížiť konštrukčné zaťaženie a náklady na inštaláciu. 3. Porovnanie nákladov Rozpočet je často rozhodujúcim faktorom pri projektoch medených a hliníkových rozvodov. meď: Meď je zvyčajne drahšia kvôli cene surovín a nákladom na spracovanie. Na oplátku ponúka vynikajúci výkon v menšom balení a často sa uprednostňuje tam, kde je prioritou dlhodobá spoľahlivosť. hliník: Hliník je zvyčajne lacnejšia možnosť a môže priniesť značné úspory vo veľkých inštaláciách. Celkové náklady na projekt by však mali zahŕňať aj výber konektora, kvalitu zakončenia a inštalačné postupy navrhnuté pre hliníkové vodiče. 4. Bezpečnosť a dlhodobý výkon Moderné hliníkové káble môže byť bezpečné, ak je správne navrhnuté, ukončené a udržiavané. Kľúčom je použitie správnych zariadení, hodnôt krútiaceho momentu a konektorov určených pre hliník. meď: Meď je mechanicky odolná a menej náchylná na problémy so spojením spôsobené tepelnou rozťažnosťou. Je široko používaný v kritických obvodoch, pretože funguje konzistentne v priebehu času. hliník: Hliník sa pri zmenách teploty rozťahuje a zmršťuje viac ako meď, takže uvoľnené alebo nekompatibilné koncovky môžu spôsobiť nahromadenie tepla. Správne špecifikované konektory a moderné spôsoby inštalácie pomáhajú znížiť toto riziko. Rýchla porovnávacia tabuľka Funkcia Medené vedenie Hliníkové vedenie Vodivosť Vyššie (100 % IACS) Nižšie (asi 61 % IACS) Veľkosť drôtu Menší pre rovnaký prúd Väčšie pre rovnaký prúd Hmotnosť Ťažšie Zapaľovač náklady Vyššie náklady na materiál Nižšie náklady na materiál Bežné použitia Bytové rozvody, komerčné rozvody, motory, transformátory, kritické obvody Nadzemné vedenia, distribúcia, dlhodobé a nákladovo citlivé projekty Ktorý by ste si mali vybrať? Meď zostáva štandardnou voľbou pre väčšinu bytových a komerčných elektroinštalácií, pretože ponúka silnú vodivosť, kompaktné rozmery a spoľahlivý dlhodobý výkon. Hliník je vynikajúcou voľbou, keď sú hlavnými problémami hmotnosť a cena, najmä v prenosových a distribučných projektoch, kde sú prijateľné väčšie veľkosti vodičov. Pre hliníkové vedenie sú nevyhnutné správne konektory, kompatibilné zariadenia a správne inštalačné postupy, aby sa zabránilo prehriatiu, iskreniu a predčasnému zlyhaniu. Často kladené otázky Je hliníkové vedenie bezpečné? Áno, moderné hliníkové vedenie môže byť bezpečné, ak je nainštalované so správnymi konektormi, zariadeniami a nastavením krútiaceho momentu. Staršie hliníkové vedenie rozvetvených okruhov vytváralo problémy hlavne kvôli zlým spojeniam a nekompatibilným komponentom. Prečo je v budovách preferovaná meď? Uprednostňuje sa meď, pretože prenáša viac prúdu pri menšej veľkosti a v mnohých stavebných aplikáciách sa ľahšie ukončuje. Je tiež menej citlivý na problémy s pripojením spôsobené tepelnou rozťažnosťou. Kde sa hliníkové rozvody používajú najčastejšie? Hliník sa bežne používa v nadzemných elektrických vedeniach, distribučných systémoch a niektorých veľkých priemyselných alebo komerčných aplikáciách, kde je dôležitá znížená hmotnosť a nižšie náklady. Kľúčové informácie Meď je najlepšia, keď sú hlavnými prioritami vodivosť, kompaktná veľkosť a dlhodobá spoľahlivosť. Hliník je najlepší, keď na nižšej cene a nižšej hmotnosti záleží viac ako na veľkosti vodiča. Pre hliníkové vedenie závisí bezpečný výkon od správnych konektorov, zakončení a inštalácie v súlade s kódom. Záver Rozhodnutie o medenej a hliníkovej kabeláži závisí od cieľov vášho projektu. Vyberte si meď, keď najviac záleží na výkone, kompaktnej veľkosti a dlhodobej spoľahlivosti. Vyberte si hliník, keď je prioritou nižšia hmotnosť a nižšie náklady na materiál, a uistite sa, že inštalácia používa správne konektory a hardvér v súlade s kódom.

Čo sú stavebné drôty a prečo na nich záleží? Stavebné drôty sú izolované elektrické vodiče inštalované v stenách, stropoch, potrubiach a káblových žľaboch na distribúciu energie v obytných, komerčných a priemyselných stavbách. Tvoria chrbticu akéhokoľvek elektrického systému – bez správne vybraných a nainštalovaných vodičov budovy, osvetlenia, HVAC, zásuviek a kritických zariadení jednoducho nemôžu bezpečne fungovať. Podľa americkej požiarnej správy elektrické požiare spôsobujú každý rok približne 51 000 požiarov v domácnostiach , čo spôsobilo škody na majetku za viac ako 1,3 miliardy dolárov. Významná časť týchto incidentov má pôvod v nesprávnom zapojení – poddimenzované vodiče, zlá izolácia alebo materiály, ktoré nie sú určené pre inštalačné prostredie. Výber správneho stavebného drôtu nie je len technickým detailom; je to kritické bezpečnostné rozhodnutie. Bežné typy stavebných drôtov Trh ponúka širokú škálu stavebných káblov, z ktorých každý je navrhnutý pre špecifické menovité napätie, podmienky prostredia a spôsoby inštalácie. Pochopenie kľúčových typov pomáha dodávateľom, inžinierom a správcom zariadení prijímať informované rozhodnutia o obstarávaní. THHN / THWN Drôt THHN (potiahnutý termoplastickým nylonom s vysokou tepelnou odolnosťou) a THWN (termoplastický teplu a vode odolný nylonový povlak) drôty sú najpoužívanejšie stavebné drôty v Severnej Amerike. THHN je určený pre suché miesta do 90 °C, zatiaľ čo THWN rozširuje pokrytie aj na vlhké prostredie. Väčšina moderných vodičov má duálne hodnotenie THHN/THWN-2, vďaka čomu sú vysoko univerzálne pre inštalácie potrubí v komerčných budovách. XHHW drôt Drôt XHHW využíva izoláciu zo zosieťovaného polyetylénu (XLPE), ktorá ponúka vynikajúci výkon v suchom (90 °C) aj mokrom (75 °C) prostredí. Jeho odolnosť proti vlhkosti a mechanická odolnosť z neho robí preferovanú voľbu pre priemyselné zariadenia, podzemné vedenia a miesta vystavené chemikáliám alebo olejom. Kábel NM-B (Romex) Nekovový plášťový kábel, bežne známy ako NM-B alebo pod značkou Romex, je štandardným riešením elektroinštalácie pre bytovú výstavbu. Zväzuje dva alebo tri izolované vodiče a uzemňovací vodič v plášti z PVC, čo zjednodušuje inštaláciu v suchých, chránených vnútorných priestoroch. NM-B je dimenzovaný na 60°C a je schválený len na použitie v interiéri. POUŽITIE-2 a RHH/RHW-2 drôt Drôt USE-2 (Underground Service Entrance) je určený pre priame zakopanie a fotovoltaické systémy, s izoláciou zo zosieťovaného polyetylénu dimenzovanou na 90 °C vo vlhkých podmienkach. Vodiče RHH/RHW-2 majú izoláciu z termosetovej gumy a sú bežne špecifikované pre rozvádzače, panelové dosky a priemyselné rozvody energie. Typ drôtu Izolácia Maximálna teplota (suché/mokré) Typická aplikácia THHN/THWN-2 PVC nylon 90 °C / 75 °C Obchodné elektroinštalácie XHHW-2 XLPE 90 °C / 90 °C Priemyselné a vlhké miesta NM-B PVC plášť 60 °C / neuvádza sa Obytný interiér USE-2 XLPE 90 °C / 90 °C Priame pochovávanie a solárne fotovoltaické zariadenia Porovnanie bežných typov stavebných drôtov, teplotných hodnôt a typických aplikácií. Ako vybrať správny stavebný drôt Výber správneho stavebného drôtu zahŕňa vyhodnotenie niekoľkých vzájomne závislých faktorov. Preskočenie ktoréhokoľvek kroku môže viesť k porušeniu kódu, predčasnému zlyhaniu izolácie alebo nebezpečenstvu požiaru. 1. Materiál vodiča: meď vs. hliník Meď zostáva dominantným vodičovým materiálom pre stavebné drôty vďaka svojej vynikajúcej vodivosti, flexibilite a kompatibilite s väčšinou ukončovacieho hardvéru. hliník kabeláž je ľahšia a lacnejšia, vďaka čomu je nákladovo efektívna pre veľkorozmerné napájacie káble a káble pre servisné vstupy (zvyčajne 1 AWG a väčšie). Hliník však vyžaduje antioxidačnú zlúčeninu na spojoch a koncovkách s hodnotením hliníka, aby sa zabránilo nárastu odporu v priebehu času. 2. Priechod a ampacity drôtu Priechod vodiča – vyjadrený v AWG (American Wire Gauge) v Severnej Amerike – priamo určuje prúdovú kapacitu alebo kapacitu. Tabuľka NEC (National Electrical Code) 310.15(B)(16) poskytuje hodnoty ampacity na základe veľkosti vodiča, typu izolácie a okolitej teploty. Ako všeobecný odkaz: 14 AWG meď — 15A obvody (štandardné osvetlenie) 12 AWG meď - 20A okruhy (kuchynské, kúpeľňové zásuvky) 10 AWG meď — 30A okruhy (sušičky, ohrievače vody) 6 AWG meď — 55A obvody (EV nabíjačky, malé podpanely) Vždy použite korekčné faktory pre plnenie vedenia, zvýšenú teplotu okolia a nepretržité zaťaženie (zaťaženia prevádzkované počas 3 hodín vyžadujú, aby bol okruh dimenzovaný na 125 % nepretržitého zaťaženia ). 3. Menovité napätie Väčšina štandardných stavebných káblov je dimenzovaná na 600 V , ktorý pokrýva veľkú väčšinu rezidenčných a ľahkých komerčných aplikácií. Vysokonapäťové stavebné vodiče (5 kV, 15 kV, 35 kV) sú potrebné na primárnu distribúciu vo veľkých komerčných areáloch, priemyselných závodoch a rozvodniach. Nezhoda menovitého napätia so systémovým napätím je kritická a nebezpečná chyba. 4. Inštalačné prostredie Inštalačné prostredie určuje požadovanú úroveň izolácie. Medzi kľúčové úvahy patrí: Mokré alebo vlhké miesta – vyžadujú izoláciu s hodnotením W (napr. THWN-2, XHHW-2) Priamy pohreb — vyžaduje kábel USE-2 alebo UF; štandardné THHN v potrubí nie je prijateľné pod zemou bez ochrany potrubia Oblasti s vysokou teplotou (v blízkosti kotlov, strešných zariadení) – špecifikujte vodič s menovitým prúdom 90 °C a potvrďte zhodu s menovitými hodnotami zakončenia Priestory pre plénum — vyžadovať káble s hodnotením CMP s izoláciou spomaľujúcou horenie s nízkym obsahom dymu podľa článku 800/820 NEC Kľúčové normy a certifikácie pre stavebné drôty Renomované stavebné drôty sú vyrábané a testované v súlade s národnými a medzinárodnými normami. Overenie súladu pred obstarávaním chráni pred falšovanými alebo neštandardnými výrobkami, ktoré môžu prejsť vizuálnou kontrolou, ale pri zaťažení zlyhajú. UL 83 — Štandard pre vodiče a káble s termoplastickou izoláciou (kryty THHN, THWN) UL 44 — Štandard pre vodiče a káble s termosetovou izoláciou (kryty XHHW, RHW) ASTM B3 / B8 — Špecifikácie pre mäkko žíhané medené vodiče NEC (NFPA 70) — National Electrical Code upravuje inštaláciu a dimenzovanie všetkých stavebných káblov v Spojených štátoch RoHS / REACH — Európske smernice o zhode obmedzujúce nebezpečné látky v izoláciách a zmesiach plášťov Vždy získavajte stavebné káble od výrobcov, ktorých produkty nesú uznávanú značku tretej strany – zvyčajne UL Listed, CSA Certified, alebo ETL Listed — zabezpečiť nezávislé overenie nárokov na výkon. Najlepšie postupy inštalácie na predĺženie životnosti drôtu Dokonca aj ten najkvalitnejší stavebný drôt bude mať nedostatočnú výkonnosť, ak bude nainštalovaný nesprávne. Dodržiavanie osvedčených osvedčených postupov znižuje počet spätných volaní, záručné nároky a dlhodobé zlyhania. Rešpektujte minimálny polomer ohybu — Tesné ohyby časom popraskajú izoláciu. Väčšina stavebných drôtov vyžaduje minimálny polomer ohybu 5-násobok celkového priemeru kábla. Neprekračujte limity naplnenia vedenia — NEC kapitola 9, tabuľka 1 obmedzuje výplň vedenia na 40 % plochy prierezu vedenia pre tri alebo viac vodičov, čím sa zabráni hromadeniu tepla a poškodeniu izolácie. Použite vhodné mazivo na ťahanie — Pri dlhých vedeniach použite mazivo na ťahanie drôtu schválené UL kompatibilné s typom izolácie drôtu; Mazivá na báze ropy môžu znehodnotiť PVC plášte. Momentové koncovky podľa špecifikácie — Nadmerné alebo nedostatočné utiahnutie svoriek vytvára vysokoodporové spojenia, ktoré generujú teplo. Vždy používajte kalibrovaný momentový skrutkovač a dodržiavajte hodnoty uťahovacieho momentu výrobcu. Jasne označte obvody — Dôsledné označovanie obvodov na paneloch a rozvodných skriniach zjednodušuje budúcu údržbu a znižuje riziko náhodného zapnutia počas servisných prác. Objavujúce sa trendy v technológii stavebných drôtov Odvetvie stavebných drôtov sa vyvíja spolu so širšími trendmi v stavebníctve, udržateľnosti a elektrifikácii. Niekoľko noviniek pretvára špecifikácie produktov a stratégie obstarávania. Dopyt po infraštruktúre nabíjania EV Rýchle prijatie elektrických vozidiel vyvoláva značný dopyt po stavebných kábloch s väčším prierezom, ktoré sú schopné podporovať inštalácie úrovne 2 (240 V, 40 – 80 A) a jednosmerného rýchleho nabíjania (úroveň 3). Priemyselní analytici predpokladajú, že trh s nabíjacou infraštruktúrou pre elektromobily v USA do roku 2030 prekročí 100 miliárd dolárov , čím sa vytvára trvalý dopyt po 6 AWG cez 250 kcmil medených vodičov v komerčných parkovacích štruktúrach a viacgeneračných budovách. Bezhalogénová a nízkodymová izolácia Rastúce povedomie o požiarnej bezpečnosti a prísnejšie stavebné predpisy v Európe a Ázii zrýchľujú ich prijatie bezhalogénový, bez dymu, bez halogénu (LSZH) stavebné drôty. Keď je izolácia LSZH vystavená plameňu, produkuje podstatne menej toxického dymu a korozívnych plynov v porovnaní so štandardným PVC, čím sa zlepšuje bezpečnosť evakuácie a znižuje sa poškodenie zariadení v dátových centrách, tranzitných tuneloch a výškových budovách. Nestálosť ceny medi a alternatívy hliníka Ceny medi zaznamenali značnú volatilitu a v roku 2024 dosiahli rekordné maximá nad 5,00 USD/lb. To obnovilo záujem o hliníkové vodiče s hybridmi z medeného hliníka (CCA) pre špecifické aplikácie podávačov, čo ponúka zníženie nákladov o 30–50 % na lineárnu stopu na veľkých komerčných projektoch, kde sa správne používajú zariadenia s hodnotením AL.

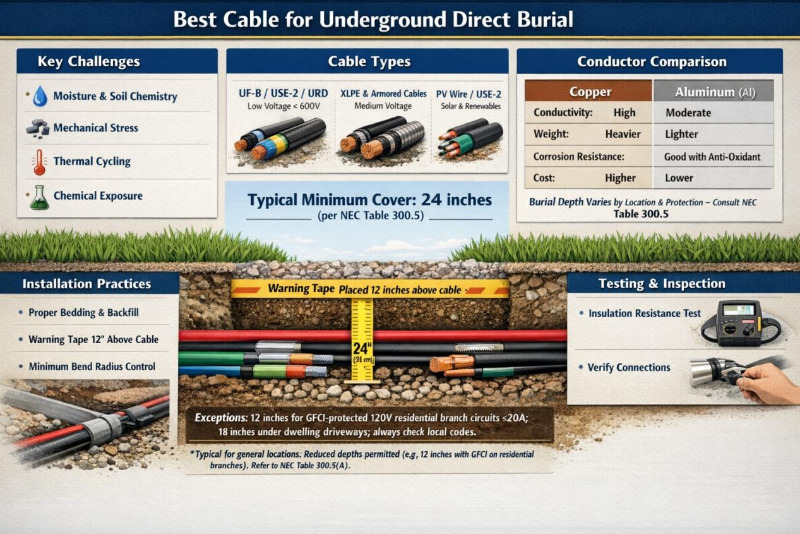

Verzia dokumentu: 1.0 Účel: Poskytnúť elektrotechnikom, dodávateľom a projektovým manažérom objektívne paleboadenstvo pri výbere káblov vhodné na priame pochovávanie, zaisťujúce dlhodobú spoľahlivosť a súlad s medzinárodnými normami. 1. Úvod Pokiaľ ide o životnosť infraštruktúry, výber správneho kábla Priamy pohreb (DB) je jedným z najdôležitejších rozhodnutí pri návrhu a inštalácii elektroinštalácie. Na rozdiel od káblov inštalovaných vo vedení sú priamo uložené káble nepretržite vystavené: Pôdna vlhkosť a podzemná voda Variabilné chemické zloženie pôdy a pH Mechanické namáhanie od skál, zásypu a pohybu pôdy Tepelné cykly počas prevádzky Táto príručka definuje kľúčové požiadavky, odporúča typy káblov podľa aplikácie, porovnáva materiály vodičov a načrtáva základné postupy inštalácie na dosiahnutie životnosti 30 rokov. 2. Požiadavky na priamy pohrebný kábel Kábel sa považuje za vhodný na priame zakopanie len vtedy, ak jeho izolácia a vonkajší plášť sú špeciálne navrhnuté tak, aby odolávali: Vniknutie vlhkosti a degradačné javy, ako je tvorba vodných stromov Mechanické poškodenie od ostrých predmetov, usadzovania pôdy alebo náhodného výkopu Chemický útok od pôdnych kontaminantov, hnojív alebo podzemných vôd Tepelný a environmentálny stres za normálnych podmienok a podmienok preťaženia Štandardné káble určené pre vnútorné použitie (napr. THHN, obyčajný stavebný vodič z PVC). nie vhodné na priame zakopanie bez dodatočnej mechanickej ochrany. 3. Odporúčané typy káblov podľa aplikácie Výber kábla závisí od triedy napätia, požiadaviek na zaťaženie, podmienok prostredia a prevládajúcich regionálnych/národných noriem (napr. NEC, IEC 60502 alebo miestnych ekvivalentov). 3.1 Obytné a ľahké komerčné účely (nízke napätie ≤ 600 V) UF-B (podzemný napájač) Pevný termoplastický plášť obklopujúci všetky vodiče; široko používané pre odbočovacie okruhy vo vlhkých lokalitách. POUŽITIE-2 / RHW-2 / XHHW-2 XLPE izolované samostatné vodiče, 90°C mokré/suché; spoločné pre obslužné vchody a privádzače. Mnohé majú viacero hodnotení pre všestrannosť. URD (podzemná obytná distribúcia) Predmontované hliníkové triplexové/kvadruplexové káble s izoláciou XLPE; dominantná voľba pre nákladovo efektívne rezidenčné podzemné služby. 3.2 Komerčné, priemyselné a verejné služby (stredné napätie a vysoké zaťaženie) XLPE izolované káble Izolácia zo zosieťovaného polyetylénu poskytuje vynikajúcu tepelnú stabilitu (kontinuálne 90–105 °C), odolnosť voči praskaniu vplyvom prostredia a dlhodobý výkon vo vlhkom prostredí. Bežné konštrukcie: jednožilové alebo viacžilové s plášťom z PVC, PE, alebo LSOH. Použiteľné normy: IEC 60502-1 (LV), IEC 60502-2 (MV), UL 44, UL 854 atď. Pancierové káble (pre zvýšenú mechanickú ochranu) STA (brnenie s oceľovou páskou) — Účinné proti rozdrveniu a poškodeniu hlodavcami. SWA (brnenie z oceľového drôtu) — Vynikajúca pevnosť v ťahu; ideálne pre nestabilné pôdy alebo dlhé ťahy. 3.3 Obnoviteľné zdroje a fotovoltaické zariadenia USE-2 or PV drôt (UL 4703) odolné voči UV žiareniu, hodnotené pri vysokej teplote (90–150 °C); vhodné pre exponované úseky a zakopané segmenty. Dvojité XLPE vodiče (napr. RHW-2/USE-2) sú čoraz viac špecifikované. 4. Porovnanie materiálu vodiča Funkcia meď (Cu) Hliník (Al / Zliatina / ACSR) Elektrická vodivosť Vysoká (≈100 % IACS) Stredná (≈61 % IACS pre triedu EC; zliatiny lepšie) Hmotnosť Ťažšie Výrazne ľahší (ľahšia manipulácia/ťahanie) Odolnosť proti korózii Výborne Dobré, keď sú správne ukončené inhibítormi Materiálové náklady Vyššie Nižšie, najmä pri väčších veľkostiach vodičov Typické aplikácie Vysoko zaťažené obvody, úzke priestory, kritické ukončenia Diaľkové napájače, rozvody inžinierskych sietí, projekty riadené nákladmi Dôležitá poznámka pre hliníkové vodiče: Vždy používajte konektory uvedené v zozname UL alebo ekvivalentné konektory, aplikujte schválenú antioxidačnú zmes a dodržiavajte špecifikácie krútiaceho momentu výrobcu, aby ste minimalizovali zlyhania spojenia súvisiace s oxidáciou. 5. Základné inštalačné postupy Ak chcete maximalizovať životnosť a bezpečnosť kábla: 1. Minimálna hĺbka pohrebu Dodržiavajte miestne/národné elektrické predpisy. Typické hodnoty (príklad z tabuľky NEC 300.5): Okruhy bytových odbočiek (120/240 V s ochranou GFCI): 12–18 palcov Všeobecné priame pochovanie (väčšina miest): 24 palcov Pod oblasťami premávky vozidiel (príjazdové cesty, cesty): 24 palcov alebo viac V potrubí: povolené menšie hĺbky (6–18 palcov v závislosti od typu potrubia) 2. Podstielka a zásyp Umiestnite 4–6 palcov čistého piesku alebo jemnej pôdy bez kameňov pod kábel a okolo neho, aby ste ho chránili pred ostrými predmetmi. 3. Varovanie a mechanická ochrana Nainštalujte detekovateľnú podzemnú výstražnú pásku 12 palcov nad káblom. Vo vysoko rizikových výkopových zónach používajte betónové dosky, ochranné dosky alebo opláštenie. 4. Ďalšie osvedčené postupy Dodržujte minimálny polomer ohybu podľa špecifikácie výrobcu. Ovládajte ťahové napätie, aby ste predišli poškodeniu plášťa alebo izolácie. Po inštalácii a zásype vykonajte testovanie izolačného odporu (megger). 6. Zhrnutie – Pokyny pre výber Typ projektu Odporúčané typy káblov Kľúčové výhody Štandardné obytné / ľahké komerčné UF-B, USE-2/RHW-2/XHHW-2, URD hliník Cenovo výhodné, široko dostupné Priemyselná / komunálna distribúcia elektriny Izolované XLPE (pancierové STA/SWA v prípade potreby) Vynikajúce tepelné a environmentálne vlastnosti Solárna FV / obnoviteľná energia USE-2, PV drôt (UL 4703), XLPE s dvojitým hodnotením Odolnosť proti UV žiareniu, odolnosť voči vysokým teplotám Vždy si overte zhodu s najnovším vydaním príslušných noriem (NEC, IEC 60502 séria alebo miestne predpisy), prezrite si dátové listy výrobcu a vykonajte hodnotenia rizík pre konkrétne miesto. Dovoľte nám podporiť váš projekt: Obráťte sa na našich technických expertov, ktorí vám poskytnú prispôsobené špecifikácie, štandardnú pomoc s dodržiavaním predpisov alebo podrobné dátové listy o pancierových kábloch XLPE, ekvivalentoch USE-2, variantoch SWA a ďalších.

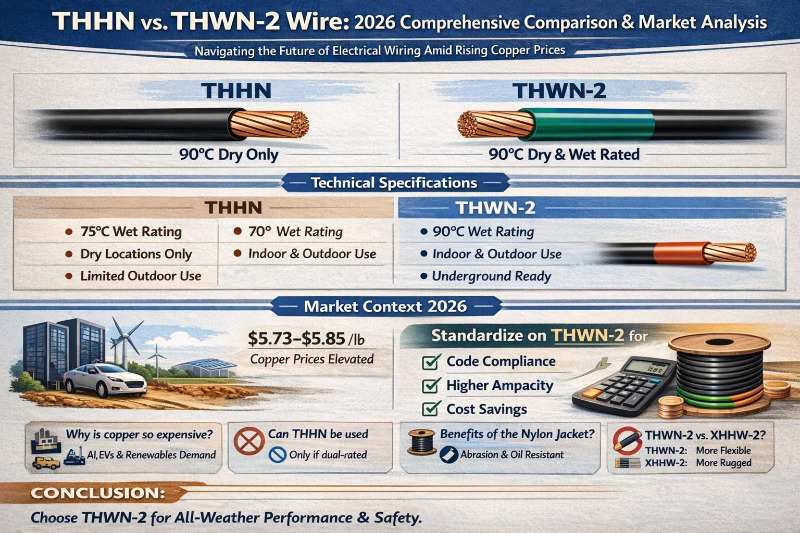

Úvod V roku 2026, uprostred zrýchľujúcej sa globálnej elektrifikácie, rozširovania dátových centier poháňaných umelou inteligenciou a rastu infraštruktúry obnoviteľných zdrojov energie, výber stavebný drôt presahuje súlad so základným kódom – priamo ovplyvňuje spoľahlivosť projektu, tepelný výkon a celkové náklady na inštaláciu. THHN a THWN-2 zostávajú prevládajúcimi typmi pre inštalácie potrubí v Severnej Amerike. Hoci sú štrukturálne podobné a často majú v modernej výrobe dvojité hodnotenie, ich environmentálne hodnotenie sa výrazne líši, najmä na vlhkých miestach. Vzhľadom na to, že ceny medi zostávajú zvýšené (comexové futures na meď sa v polovici marca 2026 pohybujú okolo 5,73 – 5,85 USD za libru; 3-mesačná meď LME približne 12 700 – 12 900 USD za metrickú tonu), výber vhodného typu drôtu je nevyhnutný na optimalizáciu materiálovej efektívnosti a vyhýbanie sa nákladným prerábkam alebo pokutám za zníženie. Rozdelenie technických špecifikácií Označenia sa riadia konvenciami National Electrical Code (NEC), ktoré popisujú zloženie izolácie, tepelné limity a vhodnosť pre životné prostredie: - T – Termoplast (primárna izolácia na báze PVC) - HH — Vysoká tepelná odolnosť (90 °C nepretržitá prevádzková teplota v suchom prostredí) - W – Určené pre mokré umiestnenie (vhodné na vystavenie vlhkosti alebo kondenzácii) - N — Nylonový vonkajší plášť (poskytuje odolnosť proti oderu, ochranu proti olejom/chemikáliám a povrch s nízkym trením pre ľahšie ťahanie za vedenie) - 2 — Vylepšenie pri dvoch teplotách: zachováva plných 90 °C v suchých aj mokrých podmienkach Primárny rozdiel: Environmentálny a tepelný výkon Funkcia THHN (non-2 / staršie) THWN-2 (alebo moderný THHN/THWN-2 s dvojitým hodnotením) Hodnotenie teploty v suchom mieste 90 °C 90 °C Teplotné hodnotenie miesta za mokra 75 °C (alebo zakázané bez dvojitého hodnotenia) 90 °C (full rating maintained) Mokré miesta povolené (NEC) Nie (alebo vyžaduje zníženie o 75 °C) áno Podzemné / vonkajšie vedenie Nie je povolené, pokiaľ nemá dvojité hodnotenie Preferované a plne vyhovujúce Výhoda kapacity vo vlhkom prostredí Nižšie (použite kolónu 75 °C) Vyššie (použite stĺpec 90 °C; často umožňuje menšiu veľkosť vodiča) Nylonová bunda áno áno Trhová dostupnosť (2026) Zriedkavé (iba čistý THHN) Dominantné (štandardný produkt s dvojitým hodnotením) Kľúčový prehľad THHN je vhodný pre suché a vlhké interiérové aplikácie. THWN-2 je preferované riešenie pre mokré, podzemné alebo vonkajšie vedenia. Trhový kontext 2026: Strategický výber v prostredí s vysokými nákladmi Meď zostáva na napätom trhu kvôli infraštruktúre AI, trendom elektrifikácie, obmedzeniam dodávok a geopolitickým faktorom. Odporúčanie pre obstarávanie Štandardizujte na THHN/THWN-2 s dvojitým hodnotením, aby ste znížili riziko a optimalizovali efektivitu nákladov. Často kladené otázky (FAQ) Prečo zostávajú ceny medeného drôtu v roku 2026 zvýšené? Dopyt po AI, EV a obnoviteľných zdrojoch prevyšuje rast ponuky. Môže byť THHN použitý vo vonkajšom alebo podzemnom potrubí? Nie, pokiaľ nie je označené THWN-2. Aká je výhoda nylonovej bundy? Zlepšuje ťahateľnosť a odolnosť. Ako je na tom THWN-2 v porovnaní s XHHW-2? THWN-2 je ľahší a ľahšie sa inštaluje; XHHW-2 ponúka lepšiu extrémnu odolnosť. Záver Určenie THWN-2 alebo THHN/THWN-2 s dvojitým hodnotením zaisťuje súlad, výkon a efektívnosť nákladov.
