Medené vs. hliníkové vedenie: klady, zápory a najlepšie využitie

Úvod

Medené a hliníkové vedenie je bežné porovnanie v elektrickom dizajne, pretože oba materiály sú široko používané, ale slúžia rôznym potrebám. Meď je známa vyššou vodivosťou a kompaktnými rozmermi, zatiaľ čo hliník je ľahší a cenovo výhodnejší pre mnohé aplikácie vo veľkom meradle. Táto príručka vysvetľuje výhody a nevýhody medeného vedenia a hliníkového vedenia, aby si čitatelia mohli vybrať správnu možnosť na základe výkonu, rozpočtu a požiadaviek na inštaláciu.

1. Elektrická vodivosť

Vodivosť je najdôležitejším technickým rozdielom medzi medeným a hliníkovým vedením. Bežne sa meria podľa medzinárodného štandardu žíhanej medi (IACS), kde je meď stanovená na 100 %.

meď: Meď má vynikajúcu vodivosť a môže prenášať väčší prúd v menšej veľkosti drôtu. To z neho robí silnú voľbu pre bytové rozvody, komerčné budovy, motory, transformátory a iné obvody citlivé na priestor.

hliník: Hliník vedie elektrinu dobre, ale má asi 61 % vodivosti medi. Na prenášanie rovnakého zaťaženia musí hliníkové vedenie používať väčší prierez, čo môže ovplyvniť výplň potrubia a flexibilitu inštalácie.

2. Hmotnosť a inštalácia

Hmotnosť je dôležitá pri preprave, návrhu nosnej konštrukcie a montážnej práci. V tejto kategórii má zásadnú výhodu hliník.

meď: Meď je hustá a výrazne ťažšia ako hliník. Táto dodatočná hmotnosť je zvyčajne zvládnuteľná pri krátkych stavebných postupoch, ale stáva sa nevýhodou pri hornom prenose, kde môžu byť potrebné silnejšie podpery.

hliník: Hliník má asi jednu tretinu hustoty medi, čo z neho robí preferovanú voľbu pre mnohé nadzemné prenosové vedenia a aplikácie s dlhým rozpätím. Jeho nižšia hmotnosť môže znížiť konštrukčné zaťaženie a náklady na inštaláciu.

3. Porovnanie nákladov

Rozpočet je často rozhodujúcim faktorom pri projektoch medených a hliníkových rozvodov.

meď: Meď je zvyčajne drahšia kvôli cene surovín a nákladom na spracovanie. Na oplátku ponúka vynikajúci výkon v menšom balení a často sa uprednostňuje tam, kde je prioritou dlhodobá spoľahlivosť.

hliník: Hliník je zvyčajne lacnejšia možnosť a môže priniesť značné úspory vo veľkých inštaláciách. Celkové náklady na projekt by však mali zahŕňať aj výber konektora, kvalitu zakončenia a inštalačné postupy navrhnuté pre hliníkové vodiče.

4. Bezpečnosť a dlhodobý výkon

Moderné hliníkové káble môže byť bezpečné, ak je správne navrhnuté, ukončené a udržiavané. Kľúčom je použitie správnych zariadení, hodnôt krútiaceho momentu a konektorov určených pre hliník.

meď: Meď je mechanicky odolná a menej náchylná na problémy so spojením spôsobené tepelnou rozťažnosťou. Je široko používaný v kritických obvodoch, pretože funguje konzistentne v priebehu času.

hliník: Hliník sa pri zmenách teploty rozťahuje a zmršťuje viac ako meď, takže uvoľnené alebo nekompatibilné koncovky môžu spôsobiť nahromadenie tepla. Správne špecifikované konektory a moderné spôsoby inštalácie pomáhajú znížiť toto riziko.

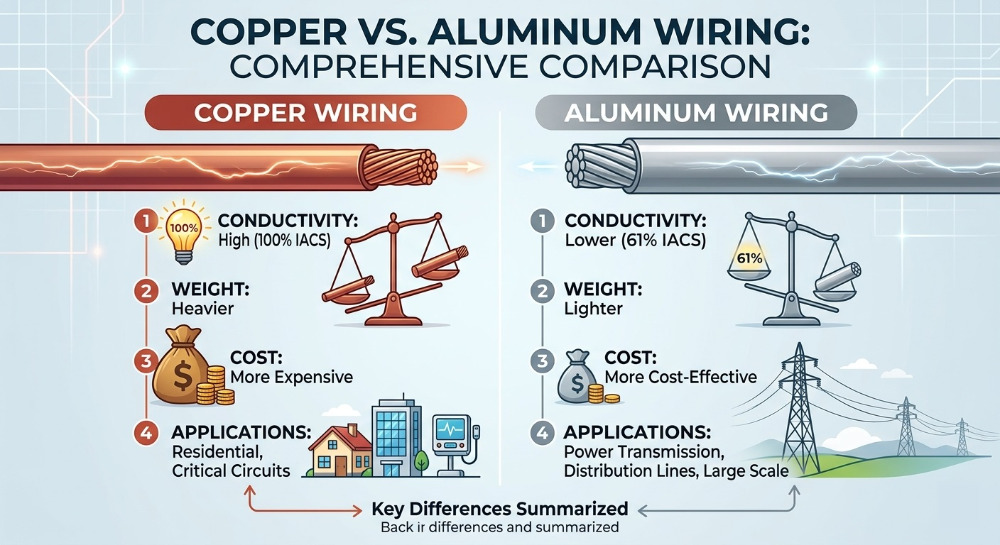

Rýchla porovnávacia tabuľka

Ktorý by ste si mali vybrať?

Meď zostáva štandardnou voľbou pre väčšinu bytových a komerčných elektroinštalácií, pretože ponúka silnú vodivosť, kompaktné rozmery a spoľahlivý dlhodobý výkon.

Hliník je vynikajúcou voľbou, keď sú hlavnými problémami hmotnosť a cena, najmä v prenosových a distribučných projektoch, kde sú prijateľné väčšie veľkosti vodičov.

Pre hliníkové vedenie sú nevyhnutné správne konektory, kompatibilné zariadenia a správne inštalačné postupy, aby sa zabránilo prehriatiu, iskreniu a predčasnému zlyhaniu.

Často kladené otázky

Je hliníkové vedenie bezpečné?

Áno, moderné hliníkové vedenie môže byť bezpečné, ak je nainštalované so správnymi konektormi, zariadeniami a nastavením krútiaceho momentu. Staršie hliníkové vedenie rozvetvených okruhov vytváralo problémy hlavne kvôli zlým spojeniam a nekompatibilným komponentom.

Prečo je v budovách preferovaná meď?

Uprednostňuje sa meď, pretože prenáša viac prúdu pri menšej veľkosti a v mnohých stavebných aplikáciách sa ľahšie ukončuje. Je tiež menej citlivý na problémy s pripojením spôsobené tepelnou rozťažnosťou.

Kde sa hliníkové rozvody používajú najčastejšie?

Hliník sa bežne používa v nadzemných elektrických vedeniach, distribučných systémoch a niektorých veľkých priemyselných alebo komerčných aplikáciách, kde je dôležitá znížená hmotnosť a nižšie náklady.

Kľúčové informácie

• Meď je najlepšia, keď sú hlavnými prioritami vodivosť, kompaktná veľkosť a dlhodobá spoľahlivosť.
• Hliník je najlepší, keď na nižšej cene a nižšej hmotnosti záleží viac ako na veľkosti vodiča.
• Pre hliníkové vedenie závisí bezpečný výkon od správnych konektorov, zakončení a inštalácie v súlade s kódom.

Záver

Rozhodnutie o medenej a hliníkovej kabeláži závisí od cieľov vášho projektu. Vyberte si meď, keď najviac záleží na výkone, kompaktnej veľkosti a dlhodobej spoľahlivosti. Vyberte si hliník, keď je prioritou nižšia hmotnosť a nižšie náklady na materiál, a uistite sa, že inštalácia používa správne konektory a hardvér v súlade s kódom.
