Aká je životnosť kábla s izoláciou XLPE?

Dizajnová životnosť káblov s izoláciou zo sieťovaného polyetylénu (XLPE) je zvyčajne 20 až 30 rokov. Avšak v skutočnej prevádzke je fyzická životnosť moderných XLPE káble môžu dosiahnuť 40 až 60 rokov za predpokladu, že nie sú vystavené dlhodobej prevádzke pri maximálnom zaťažení a sú chránené pred extrémnym poškodením životného prostredia. Pri menovitej prevádzkovej teplote 90°C si izolačný materiál zachováva vysokú dielektrickú pevnosť. Keď však prevádzková teplota stúpne na 95 °C až 105 °C, očakávaná životnosť kábla prudko klesne na 7 až 30 rokov.

XLPE káble sa stali základnou chrbticou sietí stredného, ​​vysokého a extra vysokého napätia vďaka svojim vynikajúcim elektrickým izolačným vlastnostiam, extrémne nízkym dielektrickým stratám, vynikajúcej tepelnej odolnosti a vysokej mechanickej pevnosti. Životnosť kábla je funkcia dynamickej degradácie, ktorá je spoločne určená teplotou, elektrickým poľom, vlhkosťou (efekt vodného stromoradia) a mechanickým namáhaním.

Základné údaje o životnosti a medzinárodné štandardy

• Základná línia dizajnu: Medzinárodné normy ako IEC 60502 striktne stanovujú maximálnu povolenú nepretržitú prevádzkovú teplotu vodiča 90 °C pre káble XLPE. Tento prah je stanovený na základe rýchlosti tepelnej oxidačnej degradácie vysokomolekulárnych polymérov.
• Teplotné limity: Prípustná teplota núdzového preťaženia pre káble XLPE sa pohybuje od 105 °C do 130 °C, pričom okamžitá teplota, ktorú dokážu odolať pri skrate, môže dosiahnuť až 250 °C (po dobu nepresahujúcu 5 sekúnd).
• Skutočná životnosť: Pri štandardnej prevádzkovej teplote 90°C je predpokladaná životnosť materiálu XLPE medzi 40 a 60 rokmi. Ak kábel trvalo funguje v podmienkach čiastočného zaťaženia v reálnych aplikáciách (napríklad s teplotou vodiča udržiavanou okolo 70 °C), jeho skutočná životnosť môže ľahko prekročiť hranicu 50 rokov.

Mechanizmy starnutia jadier XLPE káblov

Starnutie izolácie káblov je nevratný fyzikálny a chemický proces, ktorý vedie k poklesu dielektrickej pevnosti. Primárne mechanizmy sú poháňané nasledujúcimi štyrmi stresmi:

• Tepelné starnutie: Dlhodobé vystavenie vysokým teplotám spôsobuje tepelnú oxidačnú degradáciu. Makroskopicky sa to prejavuje ako krehnutie materiálu s výrazným poklesom predĺženia pri pretrhnutí (EAB) a pevnosti v ťahu. V inžinierskych hodnoteniach, keď EAB klesne na 50 % svojej pôvodnej hodnoty, považuje sa to za „koniec fyzickej životnosti“ materiálu.
• Elektrické starnutie: Mikroskopické defekty (ako sú dutiny alebo nečistoty) v izolačnej vrstve spôsobujú skreslenie elektrického poľa, čo vedie k čiastočnému výboju (PD). V priebehu času elektrická korózia vytvára "elektrický strom", ktorý nakoniec prenikne cez izolačnú vrstvu, čo má za následok katastrofické poškodenie. Akumulácia priestorového náboja vo vysokonapäťových aplikáciách jednosmerného prúdu (HVDC) tiež zhoršuje skreslenie elektrického poľa.
• Vodný strom: Toto je „neviditeľný zabijak“ vo vlhkom prostredí. Pôsobením striedavého elektrického poľa vlhkosť preniká do mikroskopických defektov v izolátore a vytvára stromovú sieť vodou naplnených mikrodutín. To výrazne znižuje celkovú napäťovú odolnosť izolátora.
• Mechanické a chemické namáhanie: Nedodržanie požiadaviek na minimálny polomer ohybu počas inštalácie (mechanická únava) rozšíri mikroskopické dutiny, čo výrazne podporí iniciáciu čiastočného výboja a tvorbu vodných stromov. Okrem toho anióny, ako sú chloridové ióny, môžu v morskom prostredí spustiť chemickú degradáciu pri vysokých teplotách, čo spôsobuje prudký pokles objemového odporu XLPE.

Predikcia životnosti a pokročilé diagnostické metódy

Na presný odhad zostávajúcej životnosti (RUL) používa priemysel nasledujúce matematické modely a technológie nedeštruktívneho testovania:

Matematické modely

• Model predpovede tepelnej životnosti: Na základe Arrheniovej rovnice. Tento model odhaľuje exponenciálny vzťah medzi teplotou a životnosťou: pri každom poklese teploty o 10 °C sa životnosť tepelného starnutia zdvojnásobí.
• Model životnosti elektrického napätia: Založené na inverznom výkonovom modeli (IPM). Jeho kľúčový parameter, Voltage Endurance Coefficient (VEC), meria odolnosť materiálu voči elektrickému starnutiu. Vysokokvalitné materiály XLPE majú zvyčajne VEC medzi 15 a 30.

Evolúcia diagnostických metód

• DC Hipot (testovanie vysokého potenciálu jednosmerného prúdu): Toto je už zastarané a vysoko deštruktívne. Vysoké jednosmerné napätie akumuluje „priestorový náboj“ vo vnútri izolácie XLPE. Keď sa AC prevádzka obnoví, superponované elektrické polia môžu okamžite rozbiť krehkú izolačnú vrstvu.

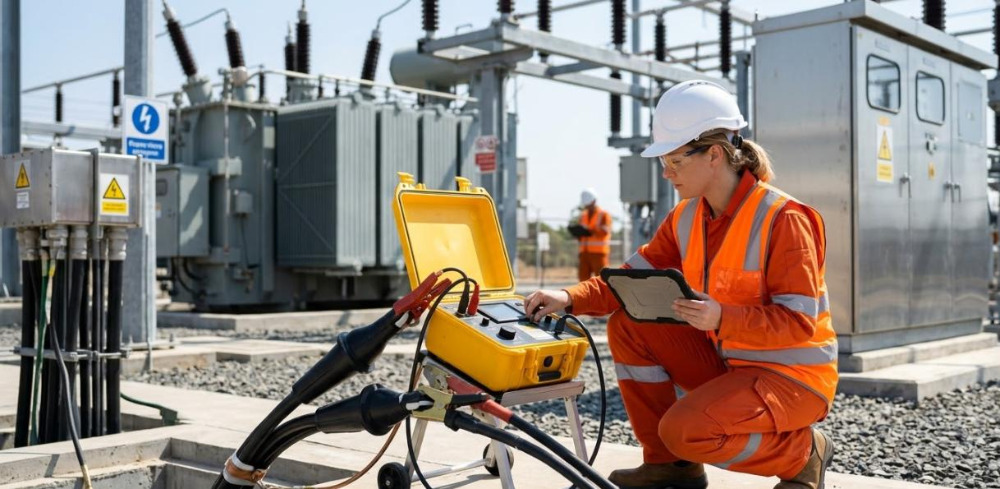

• Testovanie VLF (veľmi nízka frekvencia): Alternatíva preferovaná v tomto odvetví. Používa ultra-nízkofrekvenčné (0,1 Hz) striedavé napájanie, ktoré zabraňuje efektu vesmírneho nabíjania a zároveň spôsobuje vážne zhoršené defekty, ktoré sa bezpečne pokazia počas kontrolovaného testovania.
• Diagnostika Tan Delta (tangens dielektrického uhla straty): "Zlatý štandard" na hodnotenie starnutia vodného stromu a prenikania vlhkosti do XLPE káblov. Meraním nelineárneho nárastu hodnôt strát pri zvyšovaní testovacieho napätia (efekt „Tip-up“) presne kvantifikuje závažnosť starnutia.
• Monitorovanie čiastočného vybitia (PD): Používa sa na presné určenie mikroskopických defektov v izolačnej vrstve (napr. vzduchové medzery v spojoch alebo poškodené tieniace vrstvy).

Inžinierske postupy a zabezpečenie kvality na predĺženie životnosti kábla XLPE

Dosiahnutie životnosti viac ako 50 rokov pre káble XLPE vyžaduje komplexnú kontrolu kvality od výroby až po prevádzku:

• Dokonalá kontrola vo výrobe a výber prémiových materiálov

Vysoko čisté materiály sa musia používať a vyrábať v ultračistom prostredí.

Implementácia procesu trojitej extrúzie zabezpečuje spojenie na atómovej úrovni medzi štítom vodiča, izolačnou vrstvou XLPE a izolačným štítom, čím sa úplne eliminujú vzduchové medzery medzi vrstvami, ktoré by mohli spustiť čiastočný výboj.

Využitie XLPE materiálov odolných voči stromom (TR-XLPE) a komplexných dizajnov blokujúcich vodu (pozdĺžne priadze/pásky blokujúce vodu, radiálne plášte blokujúce vodu) na absolútnu izoláciu vonkajšej vlhkosti.

• Vyhovujúca inštalácia a mechanická ochrana

Polomer ohybu (nie menší ako 10- až 15-násobok vonkajšieho priemeru) a ťahové napätie musia byť prísne kontrolované, aby sa zabránilo vzniku mikrotrhlín v izolačnej vrstve.

Spoje a koncovky sú najzraniteľnejšie časti káblového vedenia. Ich výroba sa musí vykonávať v relatívne suchom, bezprašnom prostredí, aby sa zabránilo vnášaniu nečistôt.

• Optimalizácia prevádzkového prostredia a tepelný manažment

Udržujte primeranú vzdialenosť medzi káblami, aby ste uľahčili odvod tepla a zabránili hromadeniu tepla.

Odporúča sa použiť zníženú prevádzku, pričom sa ponechá primeraná rezerva kapacity, aby sa zabránilo dlhodobej prevádzke pri plnom zaťažení.

Inštalujte spoľahlivé prepäťové ochrany (bleskozvodiče), ktoré absorbujú vysokofrekvenčné napäťové špičky spôsobené spínacími prepätiami a údermi blesku.

Často kladené otázky:

Otázka 1: Prečo moderné energetické systémy vo veľkej miere používajú káble XLPE namiesto tradičných káblov z PVC?

A: XLPE (Cross-Linked Polyethylene) sa vyznačuje trojrozmernou sieťovanou termosetovou štruktúrou, ktorá umožňuje nepretržité prevádzkové teploty až do 90 °C, čo ďaleko prevyšuje PVC (maximálne 70 °C). Okrem toho sa XLPE môže pochváliť vyššou dielektrickou pevnosťou, nižšími dielektrickými stratami a pri spaľovaní neuvoľňuje toxické halogénové plyny. Komplexne prekonáva PVC káble v životnosti aj v elektrickom výkone.

Q2: Maximálna prevádzková teplota kábla XLPE je 90 °C. Nespôsobí občasné prekročenie tejto teploty okamžité vyhorenie kábla?

A: Nevyhorí okamžite, ale urýchli tepelné starnutie. Medzinárodné normy umožňujú krátkodobé núdzové preťaženie až do 105°C alebo dokonca 130°C. Podľa Arrheniusovho modelu starnutia sa však na každých 10°C, keď teplota prekročí menovitú hodnotu, rýchlosť degradácie izolačnej vrstvy sa zdvojnásobí. Dlhodobá prevádzka pri nadmernej teplote drasticky zníži celkovú životnosť kábla.

Otázka 3: Čo je to „vodný strom“ a ako mu možno zabrániť?

A: Vodný strom je stromová sieť mikrodutín vytvorených, keď vlhkosť napadne mikroskopické defekty v izolátore a nepretržite sa rozširuje pri kombinovanom pôsobení striedavého elektrického poľa a vlhkého prostredia v kábloch XLPE. Metódy prevencie zahŕňajú: použitie dizajnov blokujúcich vodu (ako sú radiálne plášte blokujúce vodu a pozdĺžne vlákna blokujúce vodu), použitie materiálov spomaľujúcich stromy (TR-XLPE) a zabezpečenie, aby sa vonkajší plášť kábla počas inštalácie nepoškriabal.

Q4: Chcem otestovať stav izolácie káblov, ktoré sú v prevádzke mnoho rokov. Môžem použiť štandardný DC Hipot tester?

A: Rozhodne nie. Vykonávanie tradičných vysokonapäťových jednosmerných testov na kábloch XLPE je vysoko deštruktívne. Vysoké jednosmerné napätie akumuluje „priestorový náboj“ v izolácii. Po obnovení striedavého prúdu po teste je izolačná vrstva, ktorá by inak mohla normálne fungovať, veľmi náchylná na okamžité poškodenie.

Otázka 5: Ak by sa nemalo použiť testovanie DC Hipot, ako by sa mal vedecky vyhodnotiť stupeň starnutia káblov XLPE?

A: Priemyselné normy odporúčajú používať test odolnosti AC s veľmi nízkou frekvenciou (VLF, 0,1 Hz) v kombinácii s diagnostikou Tan Delta (Dielectric Loss Angle Tangent). Testovanie VLF negeneruje škodlivé priestorové náboje, zatiaľ čo testovanie Tan Delta môže presne kvantifikovať závažnosť vodného stromu vo vnútri kábla meraním charakteristík nelineárneho nárastu (Tip-up) zvodového prúdu pri rôznych napätiach, čím vám pomôže naplánovať preventívne výmeny.
