Logika názvov káblov: Analýza globálnych regionálnych rozdielov a dekódovanie bežných identifikačných systémov

Cítili ste sa niekedy pri výbere alebo navrhovaní káblov zmätení kombináciami písmen ako „YJV“, „NA2XY“ a „THHN“? Tieto kódy nie sú náhodné; sú to základné „technické identifikačné karty“, ktoré zapuzdrujú materiál vodiča, izolačnú štruktúru, výkon plášťa a dokonca aj aplikačný scenár. Globálne sa v dôsledku rozdielov v technologických tradíciách, štandardných systémoch a inžinierskych potrebách objavili rôzne jedinečné pravidlá pomenovania. Pochopenie týchto „technických dialektov“ je kľúčové pre zabezpečenie presného výberu káblov a dosiahnutie medzinárodného technického zosúladenia v inžinierskych projektoch.

1. Medzinárodný hlavný systém názvov: „Technický jazyk“ založený na scenári a profesionálny

1.1 Čínsky systém (štandard GB): prísna hierarchická „metóda inžinierskej logiky“

Čínske káblové modely striktne dodržiavajú pravidlo hierarchického kódovania „vodič – izolácia – vnútorný plášť – pancier – vonkajší plášť“, ktoré je logicky jasné, pre inžinierstvo ľahko rýchlo interpretovateľné a dokonale prispôsobené rozsiahlym energetickým sieťam a stavebným projektom.

Typický príklad dekódovania: YJV22-0,6/1kV

• YJ: Izolácia zo zosieťovaného polyetylénu (XLPE) (Y predstavuje XLPE, J sa často spája s izolačnými materiálmi)
• V: Polyvinylchloridový (PVC) plášť
• 22: Prvá „2“ označuje pancier s dvojitou oceľovou páskou, druhá „2“ označuje vonkajší plášť z PVC
• Medené vodiče sa zvyčajne vynechávajú, zatiaľ čo hliníkové vodiče sú označené písmenom „L“ (napr. YJLV22)

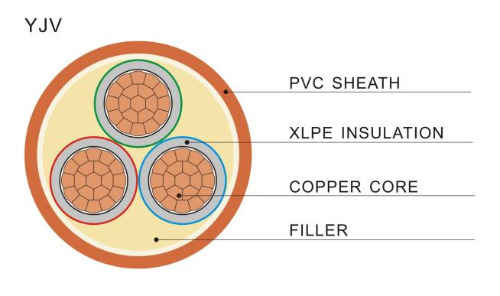

Vyššie uvedený obrázok jasne ukazuje typickú štruktúru prierezu kábla série YJV: medený vodič, izolácia XLPE, výplň, plášť z PVC a vrstva panciera.

1.2 Európsky systém (IEC/VDE): Stručná a efektívna "metóda skratky materiálu"

Európske krajiny uprednostňujú používanie priamych skratiek základných materiálov so stručnými kódmi a zdôrazňujú bezproblémovú integráciu s nariadeniami EÚ CPR.

Typický príklad dekódovania: NA2XY

• N: Kábel v súlade so štandardom (Norm)
• A: Hliníkový vodič
• 2X: Izolácia zo zosieťovaného polyetylénu (XLPE) (2X je špecifický identifikátor pre XLPE)
• Y: Plášť z polyvinylchloridu (PVC) Ďalším bežným príkladom je „H07V-K“: H predstavuje harmonizovanú normu, 07 je menovité napätie 450/750 V, V je izolácia z PVC a K je pre upevnenie flexibilného vodiča.

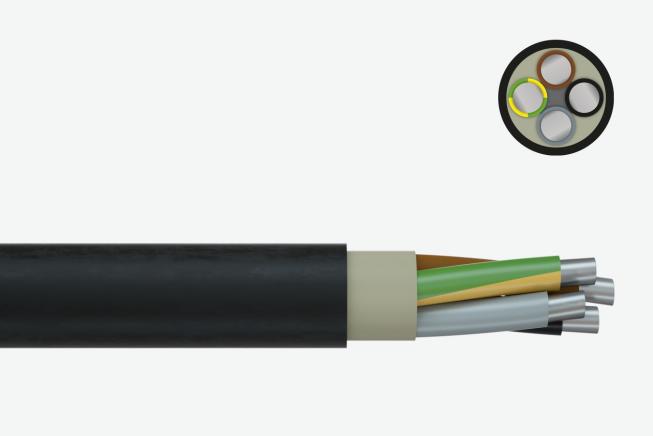

Vyššie uvedený obrázok ukazuje prierez a konštrukčnú schému kábla NA2XY, klasickej kombinácie hliníkového jadra XLPE izolácie PVC plášťa.

1.3 Systém USA (UL/NEC): "Metóda funkčnej certifikácie" zameraná na výkon

Pomenovanie v USA je skôr ako "bezpečnostný štítok", ktorý priamo odráža kľúčové ukazovatele, ako je tepelná odolnosť a odolnosť proti ohňu, slúžiace prísnym predpisom NEC a systému poistnej zodpovednosti.

Typický príklad dekódovania: THHN

• T: Termoplastická izolácia (zvyčajne na báze PVC)
• HH: Vysoká tepelná odolnosť (90 ℃)
• N: Nylonové puzdro

Okrem toho sú uvedené aj hodnoty požiarnej odolnosti (ako CM, CMR, CMP), ktoré zdôrazňujú prístup na trh a požiarnu bezpečnosť.

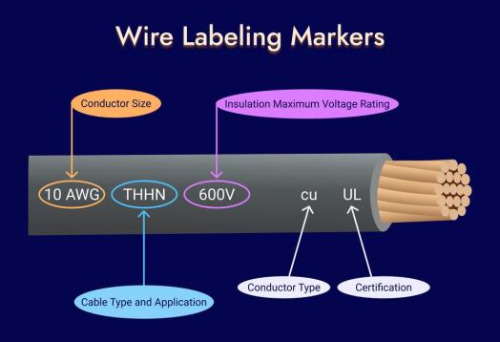

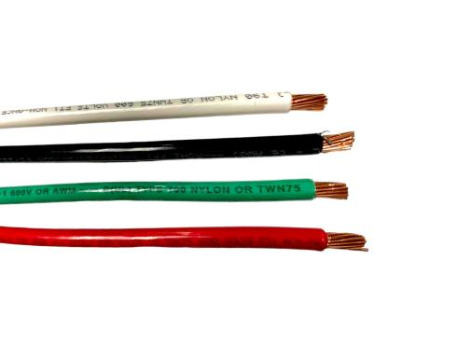

Vyššie uvedený obrázok zobrazuje typickú metódu označovania a farebné označenie vodičov THHN, čo uľahčuje rýchlu identifikáciu na mieste.

1.4 Blízky východ a juhovýchodná Ázia: Praktické oblasti „hybridnej aplikácie“ medzinárodných noriem

Projekty na Blízkom východe (ako Saudská Arábia a Irak) často vyžadujú dvojitý súlad s IEC a BS/VDE a majú ďalšie prísne požiadavky na spomaľovanie horenia a odolnosť voči vysokým teplotám; Juhovýchodná Ázia (ako Singapur a Vietnam) používa IEC ako plán (CP5, TCVN atď.) a špičkové projekty často priamo špecifikujú IEC/BS, najmä s dôrazom na nízku dymivosť a bezhalogénové charakteristiky LSZH.

2. Základné rozdiely: Presné prispôsobenie sa regionálnym scenárom a štandardom

Čínsky systém: Slúži na inžiniersky rytmus „rýchleho návrhu štandardizovaného obstarávania“ s jasnými hierarchickými úrovňami a jednoduchou správou dávok.

• Európsky systém: Zakorenený v jednotnom trhu a regulačnom zosúladení, sledujúc minimalistické kódovanie.
• Americký systém: Pochádza z komerčného poistenia a právnej kultúry s dôrazom na „certifikovateľný výkon“.
• Stredný východ/juhovýchodná Ázia: Štandardné konvergenčné pole podľa medzinárodného modelu EPC (Engineering, Procurement, and Construction), vyžadujúce, aby boli produkty „multi-štandardizované“.

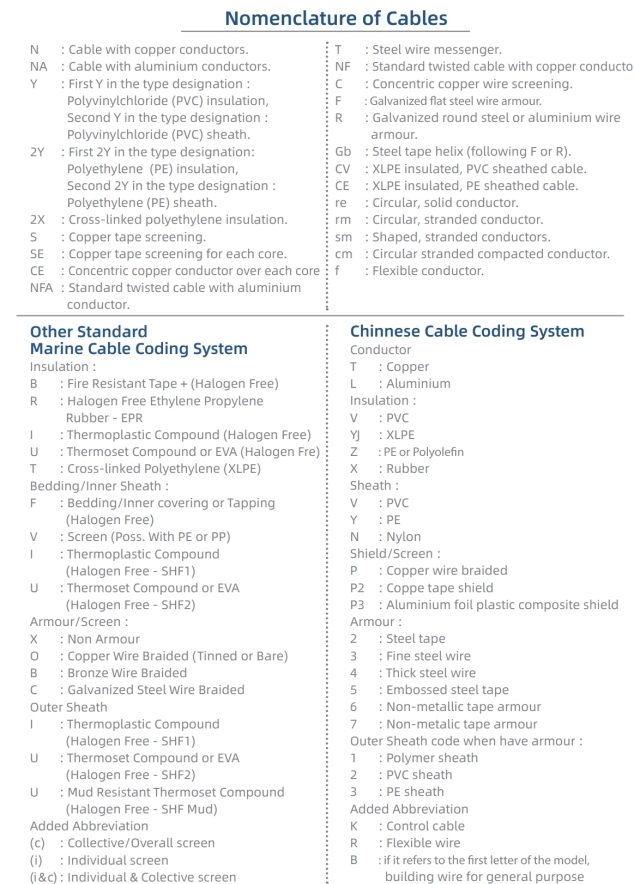

Všeobecná referenčná tabuľka kódovania káblov:

3. Vyhnite sa chybám pri výbere káblov: Káble Huapu poskytujú presné prispôsobenie

Pochopenie konvencie pomenovania je len prvým krokom. Ešte dôležitejšie je, že ide o prispôsobenie kábla napätiu vášho projektu, inštalačnému prostrediu, požiadavkám na požiarnu bezpečnosť, rozpočtu a iným faktorom. Odporúčame uprednostniť produkty, ktoré prešli kompletným typovým testovaním a certifikáciou treťou stranou.

Pokrývame celú škálu káblov, vrátane holých drôtov, napájacie káble , ovládacie káble a špeciálne káble. Či už ide o napájacie káble série YJV, ovládacie káble KVV, bezhalogénové káble WDZ-YJY s nízkou dymivosťou, káble spomaľujúce horenie ZR-YJV alebo prispôsobené produkty prispôsobené rôznym tvarom vodičov (okrúhle, vejárovité, vlnité), dokážeme presne zodpovedať potrebám rôznych scenárov, ako je stavebníctvo, priemysel a komunikácia.
