Technická špecifikácia: Formy vodičov napájacích káblov - Komplexný sprievodca okrúhlymi, zhutnenými (sektorovými) a profilovanými (lichobežníkovými) vodičmi

V energetike a výbere káblov je tvar vodiča kritickým faktorom ovplyvňujúcim výkon kábla, konštrukčné rozmery a náklady na projekt. Rôzne štruktúry vodičov vykazujú významné rozdiely v faktore plnenia, vonkajšom priemere, využití materiálu a spôsoboch inštalácie.

Bežné formy vodičov v súčasnom inžinierstve zahŕňajú Okrúhle vodiče , Zhutnené (sektor / Dlaždice -tvarovaný ) Dirigenti , a Profilované (lichobežníkové) vodiče . Tento dokument systematicky analyzuje tieto štruktúry, aby poskytol jasnú referenciu pre projektantov a pracovníkov obstarávania.

ja Prečo rozlišovať formy vodičov?

Zatiaľ čo vodiče musia predovšetkým spĺňať požiadavky na prierez a odpor, praktické inžinierstvo vyžaduje viac:

• Štrukturálne medzery : Vo viacžilových kábloch ovplyvňujú medzery medzi vodičmi celkovú štruktúru.
• Vonkajší priemer : Štruktúra vodiča priamo ovplyvňuje celkový priemer kábla.
• Efektívnosť inštalácie : Vonkajší priemer určuje požadovaný priestor na pokládku, veľkosť potrubia a náročnosť konštrukcie.
• Optimalizácia dizajnu : Výber správnej formy je kľúčovou metódou pre optimalizáciu konštrukcie kábla.
• Materiálová efektívnosť : Pre stredné až veľké prierezy je tvar vodiča často dôležitejší ako jednoduché pridávanie materiálu.

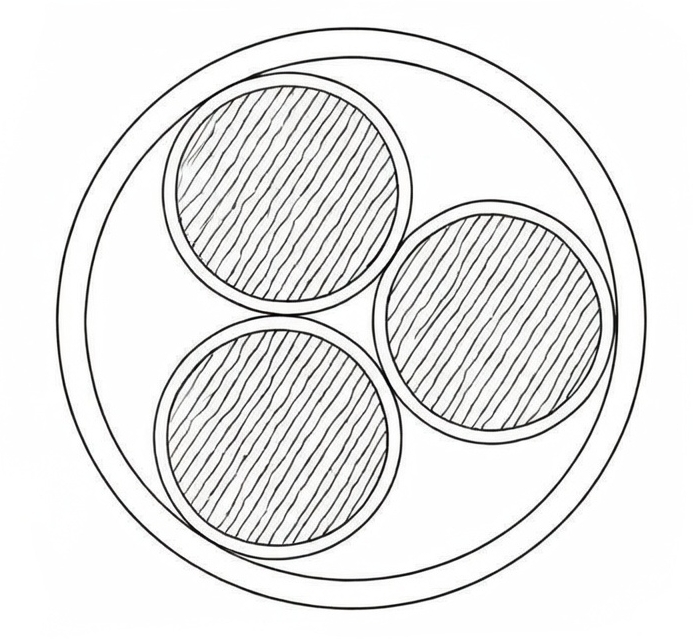

II. Okrúhle vodiče

1. Konštrukcia:

Najbežnejšia forma, pozostávajúca z lankových okrúhlych medených alebo hliníkových drôtov, dostupná v štandardných lankových alebo zhutnených okrúhlych konštrukciách.

2. Výhody :

• Vyspelý výrobný proces s najdlhšou históriou aplikácie.
• Vynikajúca flexibilita, ktorá uľahčuje ohýbanie a inštaláciu.
• Vysoká kompatibilita so štandardnými káblovými koncovkami.
• Všestranné pre rôzne typy káblov.

3. Obmedzenia:

Prirodzené medzery medzi okrúhlymi drôtmi majú za následok nižší faktor plnenia, čo vedie k menšej priestorovej efektívnosti a väčším vonkajším priemerom pri viacžilových dizajnoch.

4. Aplikácie:

Malý až veľký prierez napájacie káble , stavebné drôty, ovládacie/prístrojové káble a aplikácie s vysokou flexibilitou.

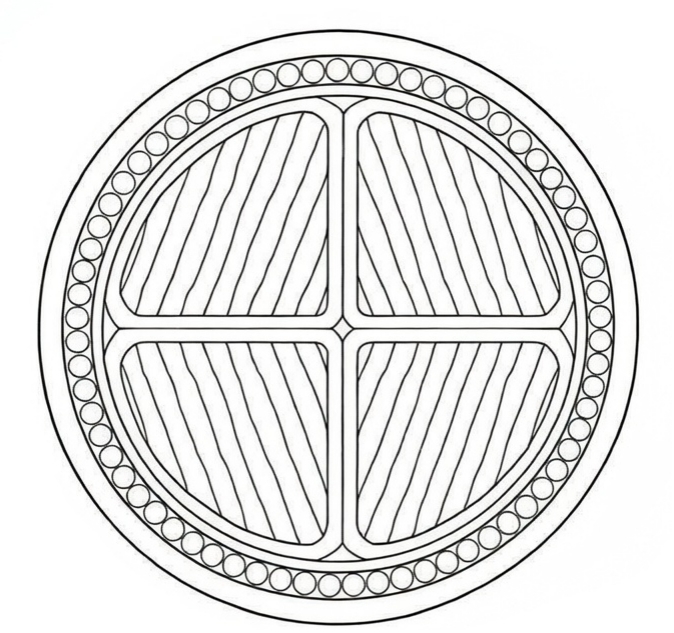

III. Zhutnené (sektor / Tile-shaped) Conductors

1. Definícia:

Vodiče vytvorené lisovaním drôtov do nekruhových prierezov na zvýšenie faktora plnenia; bežne vnímané ako sektorové alebo dlaždicové tvary.

2. Výhody:

• Výrazne vyšší faktor plnenia vodiča.
• Efektívne znižuje celkový vonkajší priemer kábla.
• Znižuje potrebný objem izolačných a plášťových materiálov.
• Zvyšuje kompaktnosť viacžilových káblových štruktúr.

Výsledok: Pri rovnakom priereze sú kompaktnejšie ako kruhové vodiče.

3. Poznámky k aplikácii:

Kvôli nekruhovému prierezu sú pri ukončení potrebné špecifické koncovky alebo tvarovanie koncoviek.

4. Aplikácie:

Nízkonapäťové viacžilové káble, diaľkové rozvody, káble s prierezom 35 mm² a viac a projekty mestskej energie.

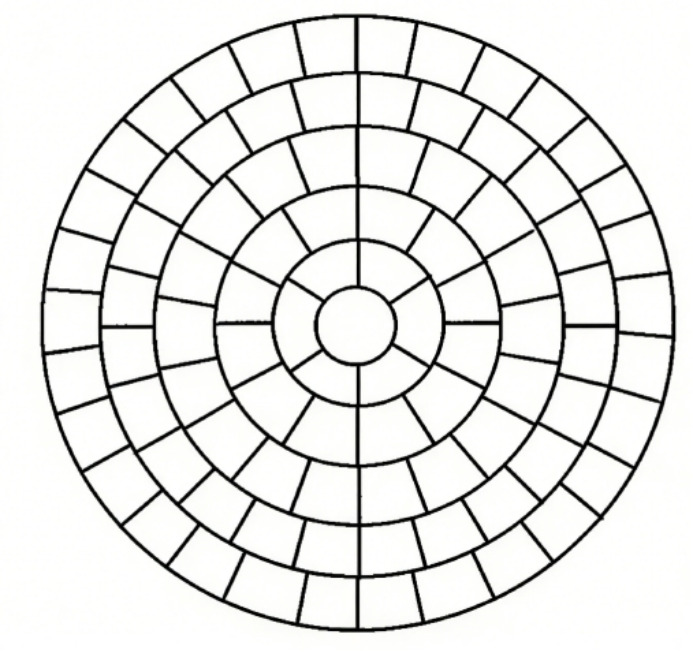

IV. Profilované (lichobežníkové / tvarované) vodiče

1. Konštrukcia:

Tiež známe ako lichobežníkové vodiče využívajú drôtené pramene lichobežníkového tvaru na vytvorenie vysoko hustej štruktúry pomocou presného lisovania.

2. Výhody:

• Najvyšší koeficient plnenia vodiča.
• Najkompaktnejšia káblová konštrukcia.
• Ďalšie zmenšenie vonkajšieho priemeru pri zachovaní elektrického výkonu.
• Optimalizované využitie kovového materiálu.

3. Aplikácie:

Napájacie káble so stredným až veľkým prierezom, modernizácia mestskej siete, priemyselné energetické systémy a projekty s prísnymi limitmi na priemer a hmotnosť kábla.

V. Sprievodca porovnávaním a výberom

1. Porovnávacia tabuľka

2. Elektrický výkon a poradenstvo pri výbere

• Elektrický štandard : Bez ohľadu na tvar, všetky vodiče spĺňajú požiadavky na jednosmerný odpor (napr. IEC 60228) pre daný prierez. Výber formy je voľbou optimalizácie inžinierstva, nie voľby elektrickej bezpečnosti.
• Malé prierezy : Pre hospodárnosť a všestrannosť použite kruhové vodiče.
• Viacjadrové stredné/veľké sekcie : Pre zrelý dizajn uprednostňujte zhutnené (sektorové) vodiče.
• Prísne priestorové požiadavky : Pre maximálnu kompaktnosť použite profilované (lichobežníkové) vodiče.
