Solárny kábel H1Z2Z2-K vs PV1-F: Technické porovnanie a príručka použitia

Vo fotovoltaických (PV) systémoch, DC káblov zohrávajú kľúčovú úlohu v bezpečnosti systému, účinnosti a dlhodobej spoľahlivosti. Výber správneho solárneho kábla preto nie je len voľbou dizajnu, ale aj rozhodnutím o zhode a riadení rizík. Tento článok poskytuje technické porovnanie medzi moderným solárnym káblom H1Z2Z2‑K a starším typom PV1‑F, ktorý sa široko používa vo fotovoltaických inštaláciách.

Zhrnutie

Solárny kábel H1Z2Z2‑K je navrhnutý podľa európskej normy EN 50618 a je tiež technicky v súlade s IEC 62930. Bol vyvinutý na podporu moderných fotovoltaických systémov, najmä 1500 V DC inštalácií. Káble PV1‑F sa zvyčajne vyrábajú podľa certifikačných požiadaviek TÜV 2 PfG 1169/08.2007 a boli pôvodne navrhnuté pre staršie 1000 V jednosmerné fotovoltaické systémy.

Keďže solárne elektrárne prešli na architektúru s vyšším napätím, aby sa znížili náklady na rovnováhu systému (BOS), H1Z2Z2‑K sa stal preferovaným riešením pre nové inštalácie.

Kľúčové technické rozdiely

1. Menovité napätie

Fotovoltaické elektrárne v úžitkovom meradle sa čoraz viac stavajú pomocou 1500 V jednosmerných systémov, pretože reťazce s vyšším napätím znižujú úrovne prúdu, a tým znižujú spotrebu medi, náklady na inštaláciu a straty energie.

Káble H1Z2Z2‑K sú zvyčajne dimenzované pre 1,5 kV jednosmerné fotovoltaické systémy (s konštrukčným napätím systému často umožňujúcim až približne 1,8 kV za určitých testovacích podmienok v závislosti od špecifikácií výrobcu). Vďaka tomu sú vhodné pre moderné vysokonapäťové solárne inštalácie.

Káble PV1‑F sú vo všeobecnosti navrhnuté pre fotovoltaické systémy do 1000 V DC, a preto nemusia spĺňať konštrukčné požiadavky novších 1500 V systémov.

2. Materiály izolácie a plášťa

Oba typy káblov zvyčajne používajú zosieťované polyolefínové izolačné materiály (často označované ako XLPO alebo XLPE). Vo väčšine moderných dizajnov sú tieto materiály bezhalogénové a s nízkou dymivosťou (LSZH), ktoré poskytujú vyššiu požiarnu bezpečnosť a ochranu životného prostredia.

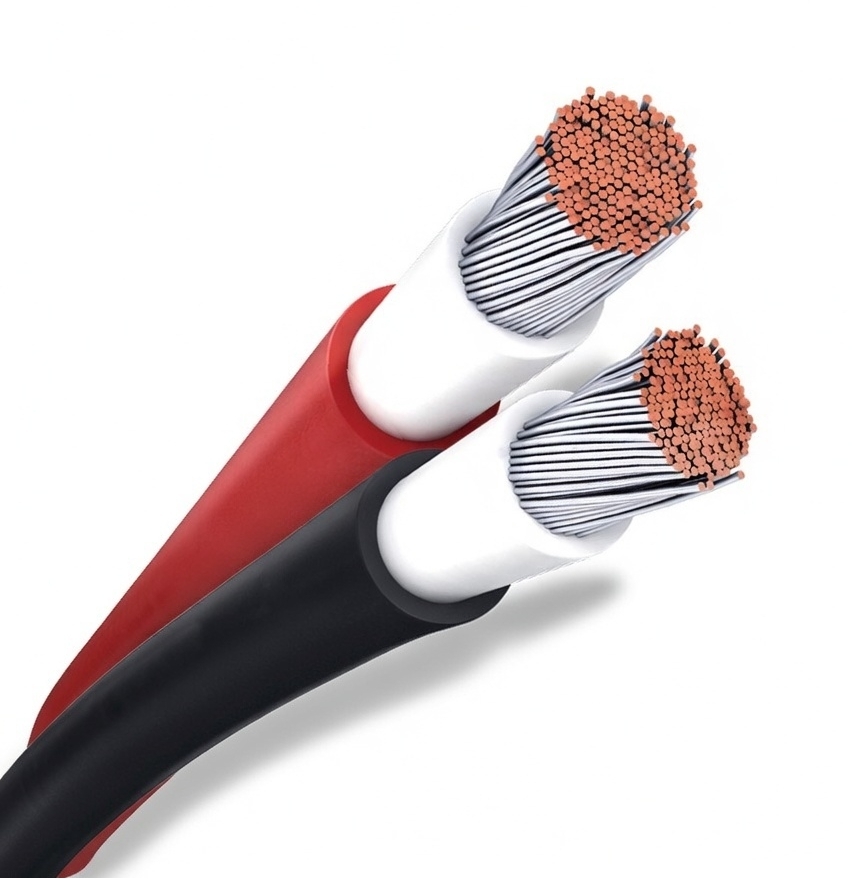

Káble H1Z2Z2‑K sa bežne vyznačujú dvojvrstvovou zosieťovanou izoláciou a plášťom špeciálne optimalizovaným pre dlhodobé vystavenie UV žiareniu, odolnosť voči ozónu a drsné vonkajšie prostredie.

3. Odolnosť voči vode a ochrana životného prostredia

Káble H1Z2Z2‑K sú navrhnuté s vysokou úrovňou odolnosti voči životnému prostrediu vrátane silnej ochrany proti vlhkosti, UV žiareniu, ozónu a poveternostným vplyvom. Niektorí výrobcovia klasifikujú tieto káble podľa vysokých úrovní vodotesnosti definovaných v inštalačných normách (ako AD7 alebo AD8 v závislosti od testovacích podmienok a dokumentácie výrobcu).

V praxi to znamená, že kábel znesie veľmi vlhké prostredie, ako sú plávajúce solárne elektrárne alebo inštalácie vystavené častému dažďu. Výkon trvalého ponorenia by sa však mal vždy overiť prostredníctvom certifikácie a inštalačných pokynov konkrétneho výrobcu.

Káble PV1‑F tiež poskytujú dobrú vonkajšiu odolnosť, ale zvyčajne majú nižšie výkonové rezervy v extrémne mokrom alebo mechanicky náročnom prostredí.

4. Mechanická pevnosť a inštalácia

Káble H1Z2Z2‑K sú navrhnuté s vylepšenou robustnosťou plášťa a mechanickou odolnosťou v porovnaní s PV1‑F. Vďaka tomu sú vhodnejšie do náročných inštalačných prostredí.

Hoci sa ako najlepšia prax stále odporúča ochranné vedenie alebo káblové žľaby, káble H1Z2Z2‑K možno inštalovať v určitých podmienkach priameho zakopania alebo v drsných vonkajších podmienkach, ak sa dodržiava vhodná mechanická ochrana a miestne elektrické predpisy.

Káble PV1‑F vo všeobecnosti vyžadujú viac kontrolovaných inštalačných podmienok a menej bežne sa používajú v mechanicky náročných usporiadaniach.

5. Teplotný výkon a životnosť

Typické rozsahy prevádzkových teplôt pre moderné solárne káble sú približne -40 °C až 90 °C za normálnych prevádzkových podmienok, s vyššou krátkodobou teplotnou toleranciou v závislosti od konštrukcie vodiča a izolácie.

Solárne káble navrhnuté podľa noriem EN 50618 sú zvyčajne skonštruované na životnosť približne 25 rokov pri správnej inštalácii a prevádzkových podmienkach, čo je v súlade s očakávanou životnosťou fotovoltaických modulov.

Záver

Káble PV1‑F hrali dôležitú úlohu v ranom nasadení fotovoltaiky a zostávajú prítomné v mnohých starších systémoch. Káble H1Z2Z2‑K sa však stali preferovaným riešením pre moderné fotovoltické inštalácie vďaka ich vyššej napäťovej schopnosti, zlepšenej odolnosti voči prostrediu a silnejšiemu mechanickému výkonu.

Distribútorom, dodávateľom EPC a solárnym vývojárom pomáha špecifikácia káblov H1Z2Z2‑K zabezpečiť kompatibilitu so súčasnými návrhmi fotovoltaických systémov a dlhodobú spoľahlivosť projektu.
