Tvrdý sprievodca inteligentnou elektroinštaláciou domáceho osvetlenia: protokoly, normy a predchádzanie nástrahám

Moderné inteligentné domy sa vyvinuli z jednotlivých zariadení na hlbokú koordináciu ekosystémov celého domu. Základná architektúra zapojenia systému osvetlenia určuje stabilitu, škálovateľnosť a bezpečnosť siete. Chyby v zapojení môžu neskôr ľahko viesť k obrovským nákladom na údržbu. Tento článok poskytuje podrobný prehľad pokynov na zapojenie inteligentného osvetlenia na základe skutočnej inžinierskej logiky a medzinárodných elektrických noriem.

1. Komunikačné protokoly a topologická architektúra

• KNX a fyzická izolácia

V inteligentnom osvetlení na úrovni infraštruktúry používa KNX vyhradený zelený krútený párový kábel, ktorý úplne fyzicky izoluje prenos dát od 220V siete. Jeho decentralizovaná architektúra znamená, že neexistuje jediný centrálny hostiteľ; žiadne zlyhanie jedného uzla neochromí celú sieť a ponúka extrémne vysokú spoľahlivosť.

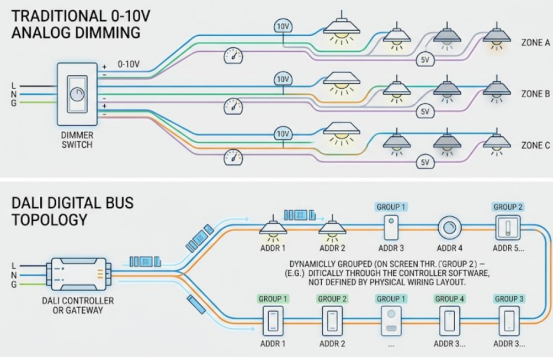

• Digitálny protokol DALI

V porovnaní s úbytkom napätia a problémami s blikaním, ktoré sú bežné pri 0-10V analógovom stmievaní, je protokol DALI skutočnou obojsmernou digitálnou komunikáciou. Podľa normy IEC 62386-101 nesmie pokles jednosmerného napätia medzi akýmikoľvek dvoma zariadeniami na zbernici DALI presiahnuť 2 V jednosmerný prúd a maximálna vzdialenosť k napájaciemu zdroju nesmie presiahnuť 300 metrov.

2. Základné špecifikácie pre vysokonapäťové vedenie

• Úplne opustite „bez neutrálneho“ zapojenia

Tradičné spínače ovládajú iba živý vodič. Ak inteligentnému prepínaču chýba neutrálny vodič, musí sa spoliehať na narušený mechanizmus pohotovostného režimu „bez neutrálneho“ napájania, ktorý spôsobuje fatálne, periodické „blikanie“ LED alebo „duchové svetlo“. Okrem toho, „bez neutrálneho“ maximálneho zaťaženia sú zvyčajne obmedzené na približne 800 wattov, čo je hlboko pod 2 500 wattov štandardných neutrálnych prepínačov. V nových alebo renovačných projektoch musí byť vo všetkých spojovacích skrinkách nainštalovaný nezávislý neutrálny vodič .

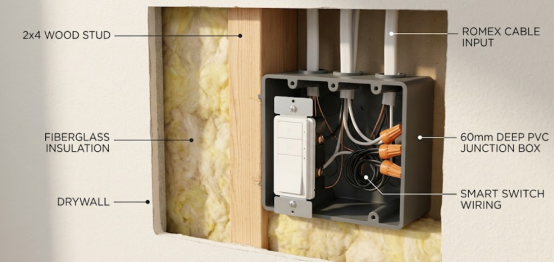

• 60 mm hlboké spojovacie krabice

Inteligentné panely generujú značné teplo počas prevádzky pri plnom zaťažení a potrebujú umiestniť viac svoriek vodičov. Tradičné 50 mm boxy ľahko spôsobujú poškodenie izolácie pod tlakom, čo môže viesť k tepelným odstávkam alebo požiarom. Dôrazne sa odporúča striktne používať 60 mm hlboké, veľkokapacitné boxy z PVC, ktoré spĺňajú najvyššiu certifikáciu spomaľujúce horenie UL 94 V-0.

• Prísne zakázať zdieľané neutrálne

Zmiešanie neutrálnych vodičov z rôznych obvodov môže spôsobiť, že údajne bezpečný neutrál prenesie smrteľné spätné napätie, ak sa počas údržby omylom prehodí istič, čo vedie k vážnemu úrazu elektrickým prúdom. Okrem toho spôsobuje vážnu nerovnováhu prúdu, čo spôsobuje časté vypínanie ochranného spínača rozvodnej skrine a paralyzuje inteligentný systém.

3. Technológia nízkonapäťového jednosmerného ovládača

• Konštantné napätie (CV):

Vhodné pre flexibilné LED pásy, využívajúce architektúru paralelného zapojenia. Výhoda: podporuje náhodné rezanie a spájanie na mieste; Nevýhoda: výrazne obmedzená poklesom sieťového napätia, vďaka čomu je vzdialený koniec dlhých pásikov matný a žltý.

• Konštantný prúd (CC):

Vhodné pre vysokovýkonné reflektory proti oslneniu vyžadujúce sériové fyzické pripojenie. Úplne zabraňuje tepelnému vyhoreniu LED a eliminuje vplyv diaľkových poklesov napätia z fyzickej úrovne, čím zaisťuje absolútnu konzistenciu jasu od konca po koniec.

4.Ovládanie zablokovania a oddeleného režimu

Keď používateľ stlačí fyzický vypínač na inteligentnej stene, aby prerušil napájanie, komunikačný čip integrovaný v stropnej RGBW inteligentnej žiarovke okamžite stratí energiu a je nútený vypnúť sa. To spôsobí, že mobilná aplikácia alebo hlasový asistent úplne stratia kontrolu a môže dokonca spôsobiť neustále kolaps topológie celej bezdrôtovej siete typu mesh.

Konečné riešenie: Oddelenie softvéru

Vynútiť aktiváciu „Odpojeného režimu“ v backende zariadenia. Fyzické relé ovládajúce vysoké napätie vo vnútri spínača je trvalo zablokované v stave "zatvorené" vedenia, čím je zaistené, že sa nikdy nepreruší napájanie. Fyzické akcie tlačidiel sú prevedené na čisto digitálne príkazy odosielané do mozgu systému. Toto „vždy zapnuté“ riešenie vyžaduje dobre viditeľné výstražné štítky na rozvodnej skrini, aby sa zabránilo náhodnému zásahu elektrickým prúdom počas výmeny žiarovky.

FAQ

Q1: Môžu nízkonapäťové signálne vodiče a vysokonapäťové elektrické vedenia zdieľať rovnaké vedenie?

A: Rozhodne nie. Striedavé magnetické pole a prechodné rázy vysokého napätia spôsobujú vážne elektromagnetické rušenie (EMI), čo vedie priamo k strate dátových paketov alebo zlyhaniu riadenia v nízkonapäťovej sieti. Medzinárodné normy nariaďujú minimálnu paralelnú vzdialenosť 30 cm (12 palcov); ak je kríženie nevyhnutné, musia prejsť kolmo pod 90-stupňovým uhlom.

Otázka 2: Prečo inteligentné stropné svietidlá LED slabo blikajú aj po vypnutí?

A: Zvyčajne je to spôsobené kompromitovanými inteligentnými prepínačmi „bez neutrálu“. Vo vypnutom stave používajú obtokový obvod na napájanie malého prúdu cez žiarovku. Náboje sa nahromadia v LED kondenzátore až po prah vodivosti, vyžarujú svetlo a potom zhasnú, pričom sa opakujúc vytvárajú blikajúce alebo „duchové svetlo“.

Otázka 3: Aké je najväčšie bezpečnostné riziko pri nákupe cezhraničných alebo lacných reléových modulov?

A: Neschopnosť získať miestne zákonné bezpečnostné certifikácie (ako IEC/CE, UL, CCC) alebo nezhoda medzi prierezom vodiča a menovitým prúdom. Ak je modul s malým prúdom pripojený k vysokovýkonnej záťaži, kontakty sa rýchlo zahrievajú a oxidujú, čím sa urýchľuje tepelné starnutie a rozpad izolačných materiálov, čo v konečnom dôsledku spôsobí vyhorenie zariadenia alebo dokonca požiar.
