Sprievodca výberom vlákna dátového centra s vysokou hustotou: Základné technické rozdiely a porovnanie TCO medzi OM4 a OM5

Vo vývoji globálnych dátových centier smerom k sieťovým architektúram 100G, 400G a 800G výber média kabeláže fyzickej vrstvy priamo určuje výkon a celkové náklady na vlastníctvo (TCO) výpočtových klastrov. V rámci sekvencie multimódových vlákien (MMF) pre prepojenia na krátke vzdialenosti sú OM4 a OM5 v súčasnosti najrozšírenejšie a najmodernejšie riešenia. Na základe prísnych teórií optickej fyziky a medzinárodných štaardov tento článok poskytuje štruktúrovaný technický odkaz na výber médií.

1. Základné fyzikálne mechanizmy a širokopásmové charakteristiky

• OM4 (Laserovo optimalizované multimódové vlákno):

Jeho extrémne vysoká efektívna modálna šírka pásma je exkluzívne optimalizovaná a určená pre jednu vlnovú dĺžku 850nm (dosahujúcu 4700 MHz·km). Pretože modálna disperzia prudko narastá, keď sa odchyľuje od vlnovej dĺžky 850 nm, OM4 sa musí silne spoliehať na Paralelná optika mechanizmus – lineárne zvyšovanie počtu optických kanálov – na dosiahnutie vyšších dátových rýchlostí.

• OM5（širokopásmové multimódové vlákno, WBMMF））:

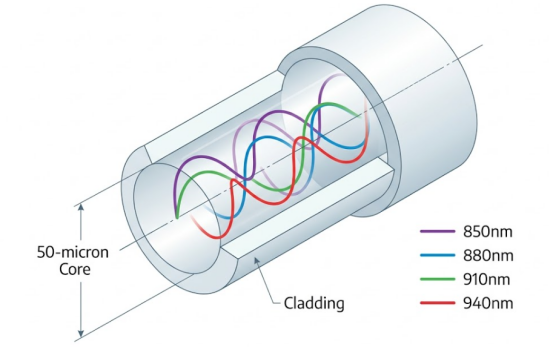

Bez zníženia výkonu pri 850 nm navyše vyžaduje minimálnu šírku pásma 2470 MHz·km pri vlnovej dĺžke 953 nm. Tento disperzne sploštený dizajn je špeciálne navrhnutý pre Multiplexovanie s krátkovlnnou vlnovou dĺžkou (SWDM) and Obojsmerné (BiDi) prenos, ktorý umožňuje bezstratový prenos 4 vlnových dĺžok súčasne v rámci jedného vlákna, čím sa dosiahne až 75% fyzické zníženie počtu vlákien.

2. Kľúčové technické špecifikácie a označenia

3. Limity prenosovej vzdialenosti (na základe sieťových protokolov)

Pri rôznych rýchlostiach Ethernetu a modulačných technológiách vykazuje prenosový výkon oboch vlákien výrazné rozdiely špecifické pre daný scenár.

• 10G až 100G paralelná s jednou vlnovou dĺžkou (napr. 100GBASE-SR4): Maximálne prenosové vzdialenosti pre OM4 aj OM5 sú identické, obmedzené na 100 metrov. Nasadenie OM5 v tomto hlavnom štandardnom scenári neposkytuje žiadny podstatný technický zisk.
• 100G Multi-Wavelength Multiplexing (napr. 100G SWDM4 / 100G SRBD):

Vzhľadom na signály s dlhou vlnovou dĺžkou je OM4 obmedzený na 100 metrov z dôvodu kolapsu šírky pásma, zatiaľ čo OM5 úspešne rozširuje limit na 150 metrov v závislosti od svojich širokopásmových kompenzačných schopností.

• Éra 400G a 800G (modulácia PAM4):

Pod paralelou jednej vlnovej dĺžky SR8 protokolu sú fyzikálne limity výrazne stlačené, pričom vzdialenosti OM4 aj OM5 klesnú na rozsah 50-100 metrov. Avšak v rámci multiplexovania s dvoma vlnovými dĺžkami 400GBASE-SR4.2 protokol, OM4 je obmedzený na 100 metrov, zatiaľ čo OM5 nielen posúva použiteľnú vzdialenosť späť na 150 metrov, ale tiež znižuje požiadavku na jadro kábla na polovicu na 8 žíl.

3. Celkové náklady na vlastníctvo a odporúčania pre inžinierske nasadenie

l Držte sa zóny nákladovej efektívnosti OM4 (štandardný krátky dosah)

Pre väčšinu konvenčných podnikových dátových centier a sieťových topológií chrbticových sietí striktne do 100 metrov, použitie „nízkonákladového SR4/SR8 transceivera OM4 plochého kábla“ prináša výrazne nižšie počiatočné CAPEX ako riešenie OM5 WDM, čo z neho robí optimálnu voľbu TCO. Paralelná architektúra OM4 navyše dokonale podporuje požiadavky na rozdeľovanie portov prepínačov.

l Využite OM5 na strategické objavy (vysokohustotné a staršie inovácie)

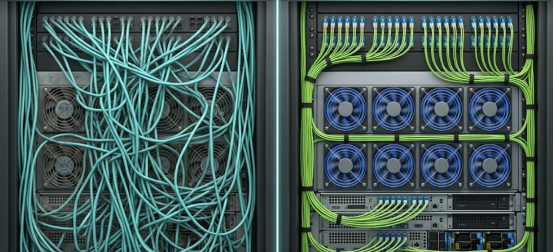

OM5 ponúka výnimočne vysokú návratnosť investícií v dvoch pevných scenároch: Po prvé, bezkáblové medzigeneračné upgrady pre staršie siete s použitím duplexných vlákien a modulov SWDM4 na dosiahnutie kapacitných skokov na mieste, čím sa vyhnete astronomickým nákladom na prepájanie káblov. Po druhé, výpočtové klastre AI s vysokou hustotou, ktoré 4 až 8-násobne znižujú objem chrbticových káblov, uvoľňujú vzácny priestor v racku, odblokujú prúdenie vzduchu na serveri a výrazne znižujú prevádzkové náklady.

FAQ

Otázka:V sieti s vysokou hustotou ToR, môže OM5 spárovaný s vysielačmi a prijímačmi SWDM dosiahnuť Port Breakout na pripojenie viacerých nezávislých serverov?

A: Nie. Technológia WDM multiplexuje viacero vlnových dĺžok do rovnakého fyzického vlákna, ktoré nemožno pasívne demultiplexovať na servery na rôznych fyzických miestach. Ak sa vyžaduje prelomenie portov s vysokou hustotou, tradičné paralelné vlákno OM4 zostáva jediným životaschopným riešením.

Otázka: Prečo normy nariaďujú zmenu farby vonkajšieho plášťa OM5 na Lime Green?

Odpoveď: V serverových miestnostiach s vysokou hustotou, v ktorých sa nachádzajú desiatky tisíc prepojovacích káblov, jasne rozoznateľná limetková zelená zaisťuje, že prevádzkový personál ju dokáže presne odlíšiť od vodnej farby OM3/OM4, čím sa výrazne skracuje čas sledovania káblov a riziko náhodného odpojenia prerušenia prevádzky.

Otázka: Je OM5 povinný pri nasadení 400G alebo 800G ultra-vysokorýchlostného Ethernetu?

A: Nie je povinné. Závisí to od technologickej trasy transceivera. Pri jednokanálových stohovaných protokoloch SR8 sa vzdialenosti OM4 aj OM5 zmenšujú na 50-100 metrov. Len pri použití obojsmerných protokolov s viacerými vlnovými dĺžkami, ako je SR4.2, sa aktivuje výhoda širokopásmového pripojenia OM5, čím sa dosiahne o 50 % väčší dosah v porovnaní s OM4.
