Prečo je SPE budúcnosťou inteligentnej výroby

Vo vývoji priemyselného internetu vecí (IIoT) a inteligentnej výroby podniky neustále čelia veľkému problému: siete najvyššej úrovne (ako riadiace miestnosti a servery) používajú vysokorýchlostný Ethernet, zatiaľ čo snímače a ovládače nižšej úrovne sú často obmedzené na zastarané, nízkorýchlostné a nekompatibilné priemyselné zbernice z dôvodu priestorových a nákladových obmedzení.

Vznik Jeden pár Ethernet (SPE) úplne prelomil túto patovú situáciu. Zjednodušuje tradičný 4-párový (8-jadrový) ethernetový kábel len na 1 pár (2 jadrá), no stále dosahuje vysokorýchlostný prenos dát a synchronizované napájanie. Nejde len o fyzické „zoštíhlenie“, ale o zásadnú revolúciu, ktorá umožňuje bezproblémovú, all-IP komunikáciu zo senzora priamo do cloudu.

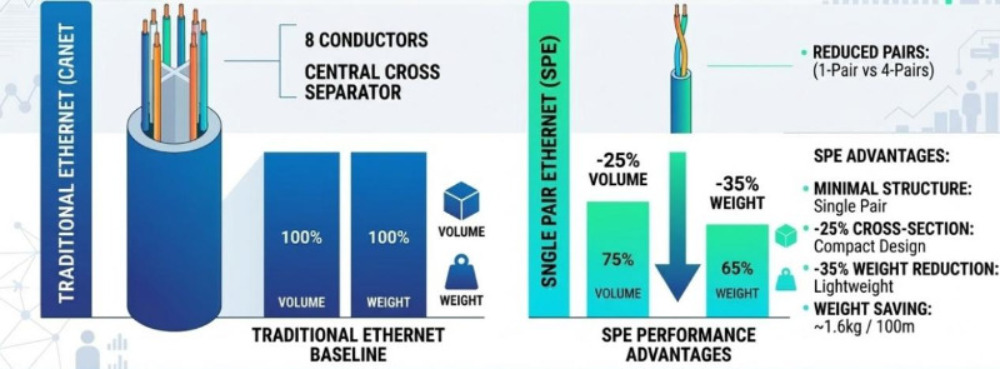

Porovnanie jadra : SPE vs. tradičný Ethernet

Cat5e alebo Cat6 káblov Najznámejšie obsahuje 8 medených vodičov a tradičné ethernetové vedenie je zvyčajne prísne obmedzené na maximálnu vzdialenosť 100 metrov. Tento dizajn je ideálny pre kancelárske prostredie, ale zdá sa byť objemný a obmedzený v extrémne kompaktných a drsných priemyselných prostrediach (napríklad vo vnútri viacosových robotických ramien alebo pozdĺž tisícok metrov potrubí).

Medzi rušivé výhody SPE patrí :

• Minimalistická štruktúra : Úplne upúšťa od krížovej výplne a ďalších 6 drôtov, čo vyžaduje iba jeden vyvážený krútený pár.
• Drastické zníženie objemu a hmotnosti : V porovnaní s tradičnou priemyselnou ethernetovou elektroinštaláciou SPE redukuje plochu prierezu inštalácie približne o 25 % a celková hmotnosť o 35 % . Vo veľkých dátových regáloch alebo železničných tranzitných systémoch to eliminuje približne 1,6 kg vlastnej hmotnosti na 100 metrov.
• Vynikajúca flexibilita a odolnosť proti krúteniu : Jednopárová symetrická štruktúra sa fyzicky vyhýba problému vnútorného "drôtového trenia." V kombinácii so špeciálnymi výplňovými materiálmi dokáže SPE odolať desiatkam miliónov cyklov vysokofrekvenčného ohýbania a silnému 3D krúteniu, vďaka čomu sa perfektne hodí pre priemyselné roboty.

Tri kľúčové body priemyselnej bolesti, ktoré rieši SPE

1. Prekonanie 100-metrového limitu fyzickej vzdialenosti

V scenároch automatizácie procesov, ako je ropný a chemický priemysel, sú zariadenia široko distribuované, čo robí z tradičného 100-metrového limitu fatálnu chybu. The 10BASE-T1L štandard v rámci rodiny protokolov SPE umožňuje 10Mbps vysokorýchlostný plne duplexný prenos na vzdialenosti až 1000 metrov , ktorý úplne lieči "úzkosť na diaľku" priemyselného vedenia.

2. PoDL: Zabitie dvoch vtákov jedným kameňom (údaje a sila)

Tradičné zariadenia často vyžadujú samostatné káble pre dáta a napájanie. SPE uvádza Napájanie cez dátové linky (PoDL) technológiu, umožňujúcu súčasný prenos dát a až približne 50W jednosmerného prúdu do koncových zariadení. Pre vysokovýkonné zariadenia priemysel zaviedol hybridné topológie rozhrania, ktoré izolujú vysokorýchlostné dáta a až niekoľko kilowattov napájacieho zdroja v rámci toho istého spojenia, čo výrazne zjednodušuje smerovanie zariadení.

3. Odstránenie brán pre „sploštenie siete“

V minulosti museli továrne nasadiť množstvo drahých „brán na konverziu protokolov“, aby umožnili analógovým signálom nižšej úrovne komunikovať s najvyššou úrovňou. SPE umožňuje aj tým najmenším snímačom nižšej úrovne mať nezávislé IP adresy a pripojiť sa priamo k sieti TCP/IP. Odhaduje sa, že odstránením jedného uzla brány možno ušetriť 10 000 dolárov v komplexných nákladoch počas životného cyklu systému.

Základné protokoly a ekosystém rozhrania

Aplikácia SPE si nevyžaduje ponorenie sa do zložitých základných kódov; jednoducho musíte rozpoznať nasledujúce základné štandardy, ktoré určujú jeho výkon:

1. Matica prenosovej rýchlosti a vzdialenosti (séria IEEE 802.3)

• 10BASE-T1L : Rýchlosť 10 Mbps, až 1000 metrov. Navrhnuté pre riadenie procesov na veľké vzdialenosti, podporujúce vnútornú bezpečnosť vo výbušnom prostredí (Ethernet-APL).
• 10BASE-T1S : Rýchlosť 10 Mbps s podporou topológie Multidrop. Umožňuje paralelné pripojenie viac ako tuctu zariadení na jednu hlavnú linku s dĺžkou až 25 metrov, čím sa eliminuje masívne zapojenie hviezdicovej topológie.
• 100/1000BASE-T1 : 100 Mbps alebo 1 Gbps gigabitová rýchlosť, až 15-40 metrov. Používa sa predovšetkým na vysokorýchlostné prepojenie vo vnútri vozidiel alebo priemyselné strojové videnie s vysokým rozlíšením.

2. Štandardy rozhrania priemyselného pripojenia (séria IEC 63171)

Pretože tradičné konektory RJ45 sú príliš objemné a nemajú odolnosť voči vibráciám, priemysel zaviedol nové štandardy:

• IEC 63171-6 a ďalšie mikrorozhrania : Vďaka krytiu IP20 až IP67 sú odolné voči nárazom a pádom. Ich objem je len zlomkom tradičných rozhraní, čo z nich robí hlavné konektory pre zariadenia novej generácie.
• Hybridné rozhranie M12 (IEC 63171-7) : Dokonalé riešenie pre zariadenia s vysokým výkonom. Norma definuje kombinácie dátových kolíkov a viacerých vysokonapäťových napájacích kolíkov, ktoré podporujú súčasný prenos „údajovej energie“ pre ťažké zariadenia, ako sú motory a servopohony.

Často kladené otázky (FAQ)

Otázka 1: Je SPE pomalší ako tradičné siete?

Nie. Rýchlosť siete závisí od štandardu protokolu, nie od fyzickej hrúbky prepojenia. SPE môže tiež podporovať gigabitové rýchlosti až do 1 Gbps na krátke vzdialenosti (napr. 40 metrov).

Otázka 2: Je Power over Data Lines (PoDL) SPE rovnaký ako PoE?

Účel je rovnaký, ale základná technológia je iná. Tradičné PoE sa spolieha na náhradné páry alebo fantómové napájanie v rámci 4-párových káblov, zatiaľ čo PoDL môže miešať a prenášať vysokofrekvenčné dáta a jednosmerné napájanie súčasne na jedinom párovom (2-jadrovom) fyzickom obvode.

Otázka 3: Môžu sa bežné 2-žilové vodiče alebo odizolované staré ethernetové káble použiť priamo ako káble SPE?

Dôrazne sa neodporúča. Skutočný prenosový systém SPE prechádza prísnou optimalizáciou pre impedanciu, stratu spätného toku a presluchy špeciálne pre jednopárový vysokofrekvenčný prenos. Súčasťou priemyselných káblov SPE sú aj špeciálne flexibilné konštrukčné prvky, ktorým sa bežné medené drôty jednoducho nevyrovnajú.

Záver

Single Pair Ethernet (SPE) nie je v žiadnom prípade technický downgrade „mať menej medených drôtov“; je základným stavebným kameňom priemyselnej automatizácie smerujúcej k skutočnej digitalizácii a inteligencii. Pre podniky, ktoré včas začlenia technológiu SPE do plánovania infraštruktúry, to nielenže drasticky zníži náklady na súčasné nasadenie a údržbu, ale tiež sa chopí popredného miesta v architektúre internetu všetkého novej generácie.
