Môže byť hliníkový drôt priamo pripojený k medeným nádobám?

Pri riešení otázky či hliníkový drôt možno priamo pripojiť k štandardnej medenej zásuvke, veda o materiáloch a súčasné normy NEC (National Electrical Code) poskytujú definitívnu odpoveď: absolútne nie .

Údaje od Americkej komisie pre bezpečnosť spotrebiteľských produktov (CPSC) a Franklin Research Institute odhaľujú, že v domácnostiach prepojených hliníkovým drôtom „starej technológie“ spred roku 1972 je 55-krát vyššia pravdepodobnosť, že dosiahnu „stavy nebezpečenstva požiaru“ pri pripojení zásuviek a spínačov v porovnaní s domami zapojenými čistou meďou. Toto extrémne riziko požiaru nepochádza z hliníkového drôtu vo vnútri stien, ale sústreďuje sa skôr na mechanické spojovacie body medzi hliníkovým drôtom a neprispôsobenými elektrickými svorkami.

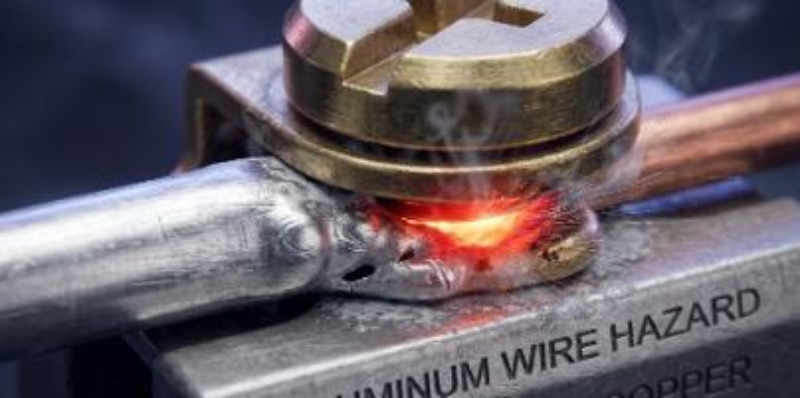

Prečo je priame spojenie hliníka a medi extrémne nebezpečné?

Lisovanie hliníka a medi bez špeciálnych médií alebo špeciálnych mechanických konštrukcií nevyhnutne spúšťa sériu pomalých, ale nezvratných, deštruktívnych fyzikálnych a chemických reakcií.

• Nesúlad tepelnej expanzie a "studený tok": Koeficient tepelnej rozťažnosti hliníka (~23,1 µm/m·°C) je výrazne vyšší ako u medi a ocele. Keď prúd ohrieva drôt pod pevnými obmedzeniami štandardnej zásuvnej skrutky, hliník podlieha silnej expanzii a nevratnej priečnej plastickej deformácii, známej ako "studený tok" alebo mechanické tečenie. Po ochladzovaní sa hliník zmršťuje, ale stráca svoj pôvodný objem a zanecháva mikroskopické medzery, ktoré spôsobujú vážne uvoľnenie, oblúky a prípadné vyhorenie počas tisícok tepelných cyklov.
• Fatálna oxidová izolačná vrstva: Zatiaľ čo oxidovaná meď si zachováva určitú vodivosť, hliník okamžite reaguje na kyslík a vytvára hustú, extrémne tvrdú vrstvu oxidu hlinitého (Al₂O3). Táto vrstva je vynikajúcim elektrickým izolantom, ktorý výrazne bráni prenosu prúdu. Ako sa mechanické spojenie uvoľňuje, oxidácia sa zrýchľuje, čo spôsobuje, že kontaktný odpor exponenciálne stúpa a vytvára obrovské deštruktívne teplo.
• Galvanická korózia: Medzi hliníkom a meďou je významný potenciálny rozdiel. Keď sa tieto rozdielne kovy dotýkajú vnútri štandardnej nádoby a sú vystavené okolitej vlhkosti, vytvárajú mikroskopický galvanický článok. Ako vysoko aktívna anóda podlieha hliníkový drôt rýchlej galvanickej korózii, čím sa zhoršuje jeho fyzická štruktúra a elektrický prierez.

Jediné vyhovujúce riešenie priameho pripojenia: Zariadenia s hodnotením CO/ALR

Štandardné zásuvky označené „LEN CU“ majú za akýchkoľvek okolností prísne zakázané ukončovať hliníkový drôt. Kvôli dlhodobému tečeniu hliníka ranné zariadenia „AL/CU“ tiež zlyhali vo vysokých rýchlostiach.

Moderné elektrické kódy (ako NEC 406.10) zo zákona nariaďujú, že zariadenia nie sú označené CO/ALR (Copper-Aluminium Revised) je absolútne zakázané priamo ukončovať hliníkové vodiče. Nádrže CO/ALR musia spĺňať prísne požiadavky UL 1567 štandardné. Využívajú hlboké pocínovanie na minimalizáciu galvanických reakcií a sú vybavené špecializovanými úzkymi vodiacimi štrbinami na fyzické uzamknutie hliníkového drôtu na mieste, čím sa zabráni prúdeniu chladu.

Najlepšie riešenie na trvalú opravu: Medený "pigtailing"

Pretože zásuvky CO/ALR sú drahé a nedokážu vyriešiť riziká spojené s viacerými hliníkovými drôtmi spojenými vo vnútri spojovacej skrinky, najviac odporúčaná trvalá oprava CPSC je "pigtailing" . To zahŕňa bezpečné spojenie krátkeho kusu čistého medeného drôtu s existujúcim hliníkovým drôtom, ktorý sa potom pripojí k akejkoľvek štandardnej modernej zásuvke.

CPSC oficiálne schvaľuje iba dve metódy trvalého pigtailingu:

1. COPALUM Cold Weld Crimp System (Optimálne trvalé riešenie)

Vyvinutý spoločnosťou TE Connectivity, je to jediná metóda opravy, ktorú CPSC považuje za takú bezpečnú ako úplné prepojenie domu pomocou medi.

• Mechanizmus: Používa špeciálne pocínované medené puzdro. Patentované elektrické náradie aplikuje 10 000 libier absolútneho tlaku na vytvorenie „suchého zvlnenia“.
• Výsledok: Tento extrémny tlak núti kovy k plastickému toku, pričom dochádza k okamžitému roztrhnutiu vrstvy oxidu a roztaveniu kovových mriežok pri izbovej teplote za vzniku „studeného zvaru“, čím sa natrvalo eliminuje budúca oxidácia a galvanická korózia.

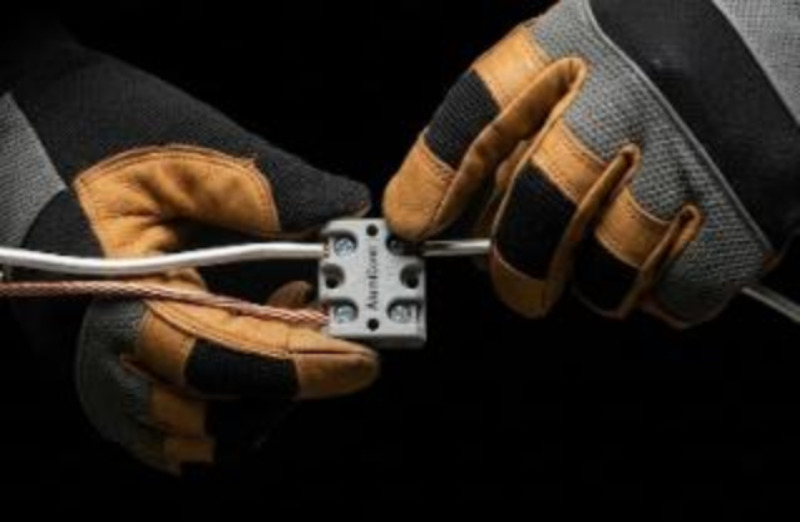

2. AlumiConn vyhradený terminál z hliníka na meď (schválená alternatíva)

Pre oblasti, kde nástroje COPALUM nie sú dostupné, CPSC schvaľuje konektor AlumiConn od King Innovation.

• Mechanizmus: Jedná sa o kompaktnú miniatúrnu svorkovnicu s viacerými portami, kde sú hliníkové a medené vodiče vložené do úplne izolovaných portov, čím sa preruší cesta galvanickej korózie pri zdroji.
• Antioxidácia: Vnútro je vopred naplnené antioxidačnou pastou, ktorá po vložení okamžite pokryje holé hliníkové kryštály a blokuje kyslík.

Výstraha kritickej zhody: Povinná kontrola krútiaceho momentu (NEC 110.14(D))

Pri používaní konektorov AlumiConn NEC 110.14(D) výslovne vyžaduje, aby inštalatéri používali kalibrovaný momentový nástroj (ako momentový skrutkovač), aby ste dosiahli presný krútiaci moment špecifikovaný výrobcom (zvyčajne 10 až 15 palcov-libier). Nedostatočné utiahnutie spôsobuje vyhorenie s vysokým odporom, zatiaľ čo nadmerné utiahnutie rozdrví mäkký hliníkový drôt. Nepoužitie momentového nástroja porušuje kódy NEC a môže viesť k zamietnutiu poistných nárokov po požiari.

Prísne zakázané: Sú štandardné alebo „fialové“ drôtené matice bezpečné?

Nie. Nikdy nesmiete použiť štandardné skrutkové matice na spojenie hliníka a medi. Dokonca aj "fialové" drôtené matice predávané pre spoje hliník-meď (ako napríklad Ideal 65, ktorý obsahuje antioxidačnú pastu) nie sú schválené CPSC na trvalé opravy. Laboratórne testovanie ukazuje, že špirálové pružiny vo vnútri týchto drôtených matíc nemôžu obmedziť silnú tepelnú rozťažnosť hliníka a studený tok. Spoje drôtených matíc na hliníkovom drôte často zlyhávajú a predstavujú nebezpečenstvo požiaru ešte rýchlejšie ako neošetrené pôvodné staré nádoby.

FAQ | Často kladené otázky

Q1: Môžem pripojiť hliníkový drôt priamo k štandardnej medenej zásuvke?

Rozhodne nie. Podľa National Electrical Code (NEC) majú necertifikované zariadenia bez značky CO/ALR prísne zakázané ukončovať hliníkové vodiče. Priama kompresia týchto dvoch kovov bez špeciálnej mechanickej konštrukcie spúšťa nezvratné deštruktívne reakcie.

Q2: Prečo spojenie hliníkového a medeného drôtu spôsobuje požiare? Existujú tri hlavné dôvody: Po prvé, vyššia tepelná rozťažnosť hliníka spôsobuje mechanické tečenie (tečenie za studena) v mieste pripojenia, čo vedie k uvoľneniu a iskreniu. Po druhé, odkrytý hliník okamžite vytvorí vysoko izolačnú vrstvu oxidu (oxid hlinitý), ktorý generuje extrémne teplo. Po tretie, kontakt medzi týmito dvoma kovmi spôsobuje galvanickú koróziu, čím sa rýchlo zhoršuje mechanická pevnosť drôtu.

Otázka 3: Môžem použiť „AL/CU“ nádoby alebo „fialové“ drôtené matice s antioxidačnou pastou?

Nie. Prvé „AL/CU“ zariadenia zlyhali, pretože nedokázali odolať dlhodobému tečeniu hliníka. Podobne „fialové“ drôtené matice s antioxidačnou pastou CPSC neuznáva na trvalé opravy; ich poruchovosť a riziko požiaru sú ešte rýchlejšie ako pri neošetrených starých nádobách.

Q4: Aký je najviac vyhovujúci a najbezpečnejší spôsob opravy starého hliníkového vedenia?

Existujú iba dve úplne vyhovujúce cesty na trvalé odstránenie rizika prehriatia: buď úplne nahraďte zariadenia špeciálnymi zásuvkami CO/ALR, ktoré spĺňajú normu UL 1567; alebo použite medený pigtailing so systémom studeného zvárania COPALUM alebo koncovkami AlumiConn, čím sa zabezpečí, že počas inštalácie použijete presný momentový nástroj, ktorý spĺňa špecifikácie momentu NEC 110.14(D).
